Solar II de arbusto (3 / 6 paso)

Paso 3: Paso 2: construir el circuito de potencia

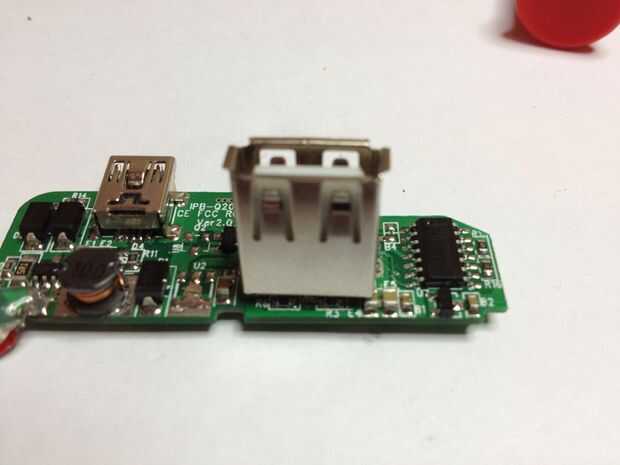

En lugar de edificio mi propia carga circuito esta vez, como yo lo hice con el arbusto Solar original, en contacto con Joshua Zimmerman en BrownDogGadgets.com y pedí consejos. Joshua recomienda el Combo USB Boost + controlador de carga de litio. Esta placa solo entradas de la matriz solar, alza a 5V para carga por USB y en los mismos cargos de tiempo una batería de litio!

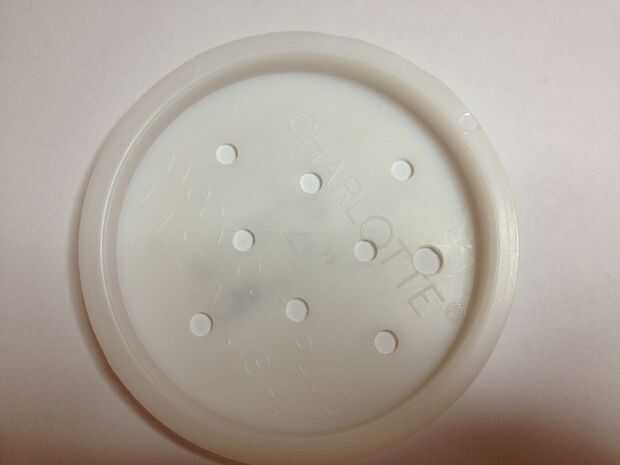

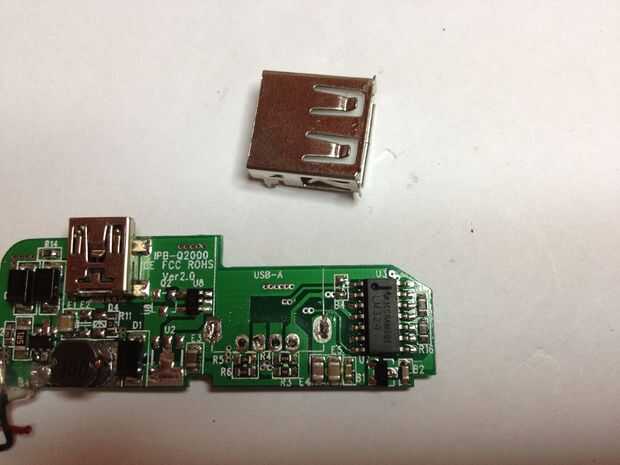

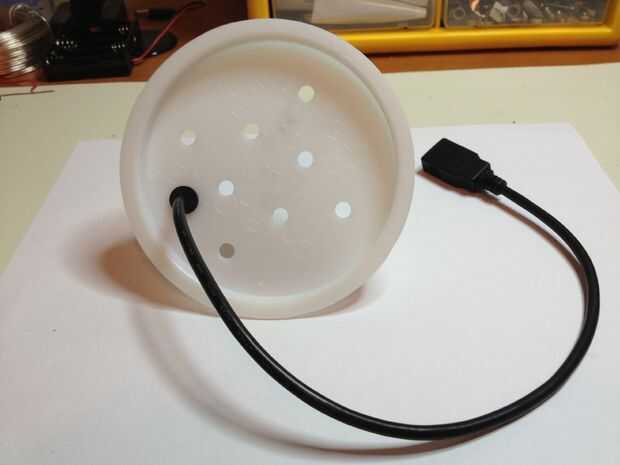

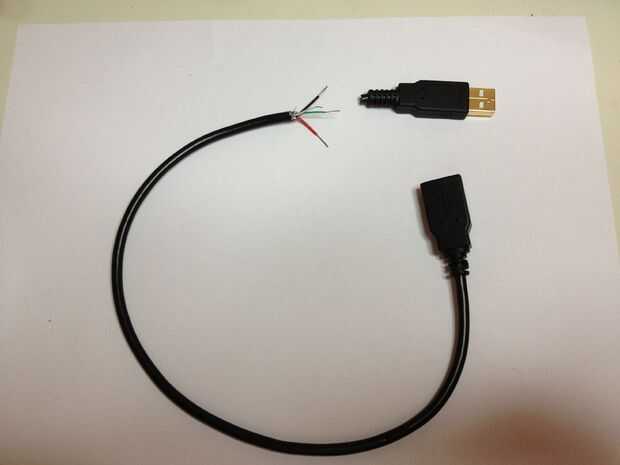

Que desoldar y quitar el conector de salida USB completo por lo que pude soldar mi cable de extensión USB directamente a la Junta. Pero primero, tenía que perforar la tapa de PVC, inserte el ojal, cortar el extremo macho del cable USB y tire el cable por el orificio de la tapa. Yo realmente perforado 9 hoyos en la tapa; 8 para dar cabida a los jacks phono y 1 para el cable USB.

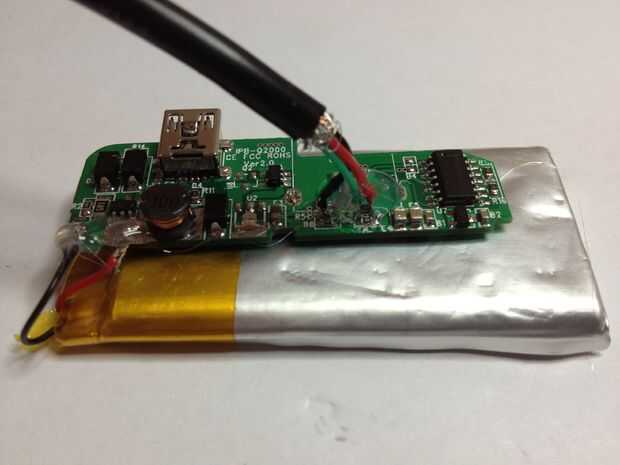

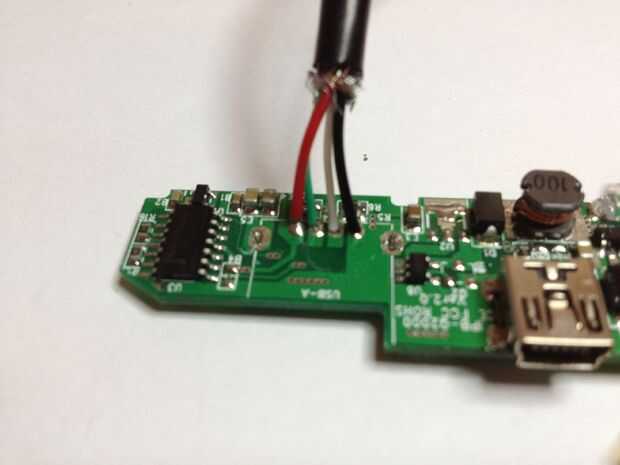

Entonces, había soldado el cable USB y batería lleva a la placa de circuito y añadido un poco de pegamento caliente para las conexiones. También caliente pegué la batería sí mismo a la parte inferior de la placa de circuito para mantener los dos asegurados juntos.
