Solar luz de la habitación de recarga LED (6 / 8 paso)

Paso 6: Vista de la parte superior

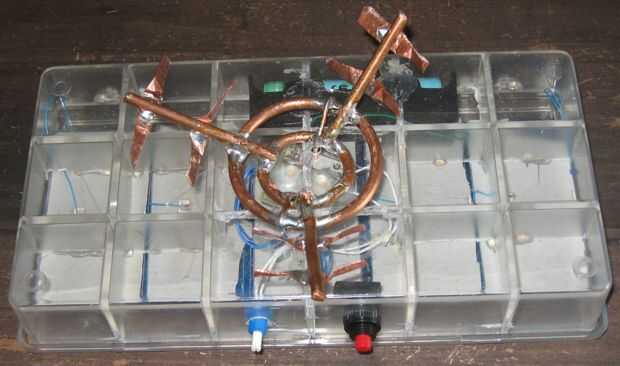

Esta es la parte superior de la unidad, con el caso cerrado. Como se señaló, el bote de brillo, encendido/apagado interruptor y pequeña PCB con los dos LED en él son visibles, junto con la batería en el fondo y el disipador cobre casero en primer plano.

Puesto que necesitaba para disipar el calor exterior de la caja cuando el PCB está dentro de la caja, y es una forma algo inusual, no hay disipadores de calor adecuados disponibles comercialmente. Así que usé un cable de cobre muy pesado y algunos blindaje cinta de cobre tenía por ahí para hacer mi propia. Parece gracioso pero funciona muy bien. A máxima potencia, el disipador térmico obtiene sólo ligeramente caliente. Si las cosas se sobrecalientan, el IC se apaga en lugar de daño de sí mismo, pero con la caja adecuada que nunca va a pasar.
