Solar Mosquito susto (4 / 6 paso)

Paso 4: Ensuciarse las manos

Esta es la mejor parte del proyecto... construir el circuito! Toma no hay tiempo para construir este circuito que potencialmente podría salvar esas desagradables picaduras de mosquitos. Así que haz retoques!

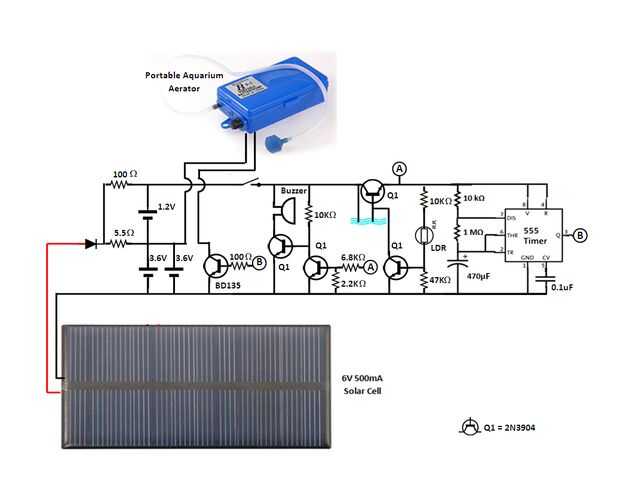

Componentes:

  1. Célula Solar de 6V 450mA
  2. Aireador de acuario portátil
  3. 2 x litio Ion recargables (baterías de portátil - 18650A)
  4. Zumbador piezoeléctrico
  5. Perfboard
  6. IC Temporizador 555
  7. 3 x 2N3904 NPN transistores
  8. BD135 NPN Transistor
  9. Disipador de calor
  10. Condensadores - 470 uF, uF 0,1
  11. Resistencias - 220 ohmios, 470 ohms, 2 x 10 k, 100k, 1M.
  12. LED indicador de
  13. Interruptor de palanca
  14. Puentes

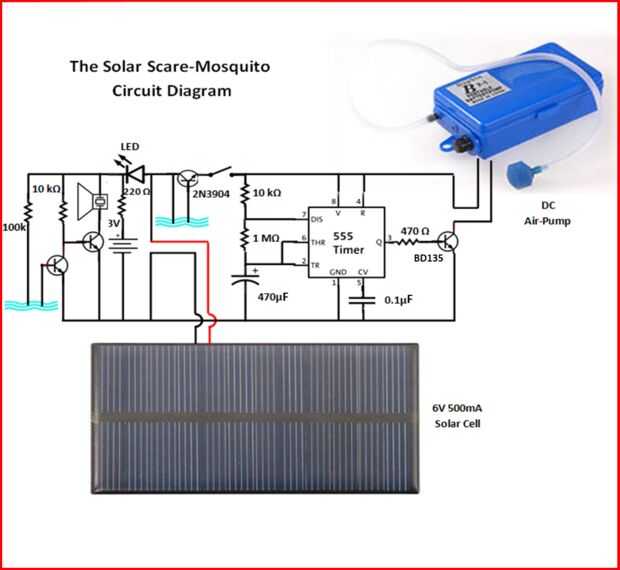

Componentes electrónicos:

  1. Célula Solar de 6V 450mA
  2. Aireador de acuario portátil
  3. 2 x AA baterías recargables (yo usé 2 acumuladores alcalinos del AA como no tengo unas recargables)
  4. Zumbador piezoeléctrico
  5. Perfboard
  6. Temporizador 555
  7. 3 x 2N3904 NPN transistores
  8. BD135 NPN Transistor
  9. Disipador de calor
  10. Condensadores - 470 uF, uF 0,1
  11. Resistencias - 220 ohmios, 470 ohms, 2 x 10 k, 100k, 1M.
  12. LED indicador de
  13. Interruptor de palanca
  14. Puentes

Otros materiales:

  1. Carcasa
  2. 3 x 2" tornillos de acero inoxidable (que servirán como puntas de prueba de agua)
  3. Accesorios y tubería de PVC
  4. Herramientas misceláneas
