Paso 2: circuito

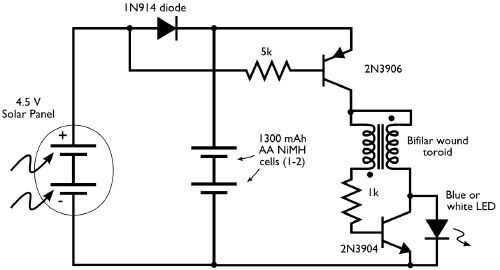

Es el circuito que estamos haciendo, excepto que estoy añadiendo un interruptor entre el LED y la batería. De esta manera puede cargar la batería incluso si el interruptor está apagado.
Algunos de ustedes pueden reconocer este circuito desde otro lugar. Sí, es cierto. Robé este circuito de evilmadscientist.com quien escribió algunos circuitos solar impresionante. (Mira, doy crédito!)
El primer transistor, PNP 2N3906, actúa como una detección de oscuro. Cuando la energía (también conocido como luz del sol) es golpear el panel solar cierra el transistor. Cuando hay energía (también conocido como oscuridad) desde el panel solar del camino se abre y conseguimos poder. Si lo desea, puede este paso de la zanja y los LEDs mediante el interruptor de control.
Después del primer transistor obtenemos el famoso circuito de ladrón de Joule. Google esta si usted nunca ha visto antes. Le ayudaremos con este instructable.
