Paso 14: (1,2) montaje de las facetas de espejo en los marcos de apoyo
1-espejo de campo (tiempo: 2 días) > 1.2 espejo (tiempo necesario: 1 día)
Material:
-Tubo de aluminio cuadrado
-Barra acero inoxidable
-Madera
-Hoja espejo

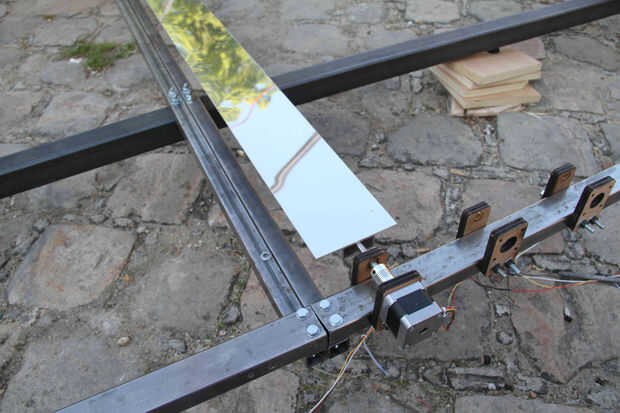

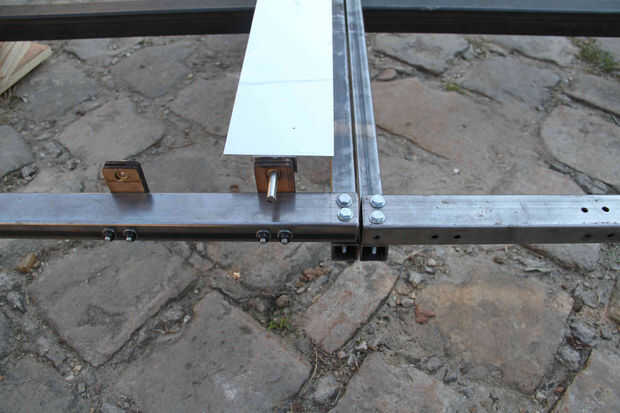

Monte las facetas en los marcos pasando los ejes en los agujeros de los soportes de madera con cojinetes autolubrifying.
Posibles mejoras (1,2)

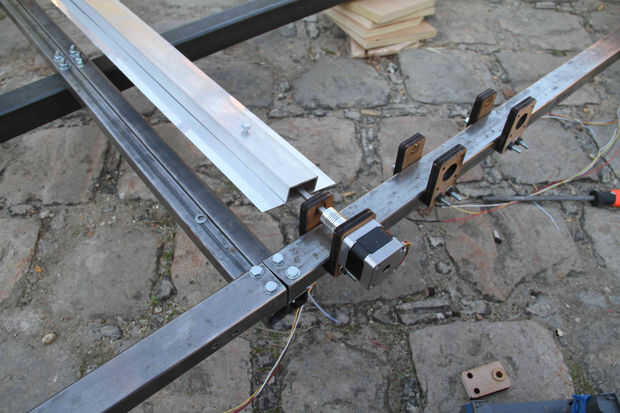

Añadir un tubo diagonal a la estructura cuadrada, con el fin de evitar los movimientos deformables. Las facetas de espejo en los tubos de aluminio cuadrado de 40 x 20 mm es una solución mejor. La primera solución, un medio tubo de PVC (edificio les tomaron 10 horas). Corte en mitad 10 tubos de PVC en su longitud (una plantilla debe ayudar a cortar correctamente el tubo), el resultado es 20 soportes de espejo. Cortar 6 trozos de madera en forma de disco de la mitad de cada cara de espejo, con un agujero para eje de motor. El hacha es mantenido por dos piezas de madera en cada extremo. Otro dos piezas de madera refuerzan la estructura y mantienen los espejos. Las tiras de espejo con una anchura de 100 mm se recogen en la superficie de los tubos de PVC de media y están apoyado en los trozos de madera 6. El problema es la resistencia de torsión bajo de la cara del espejo; la luz reflejada no se recogerán en la misma línea, bajando los rendimientos ópticos.
