Paso 16: (2.1) preparación de los tubos cuadrados inferior, el refuerzo y el plano transversal y el cable transversal
2-receptor (tiempo: 3 días) > 2.1 estructura de apoyo (1 día)

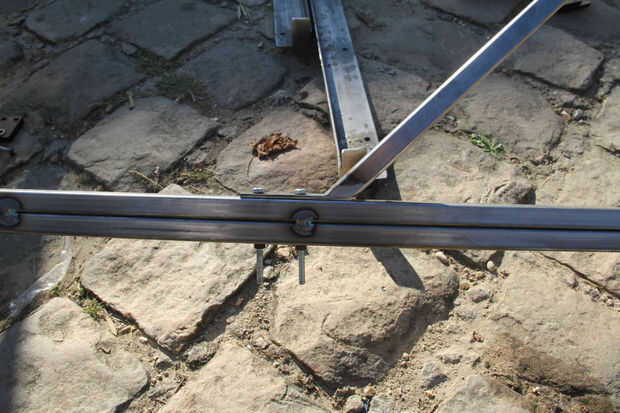

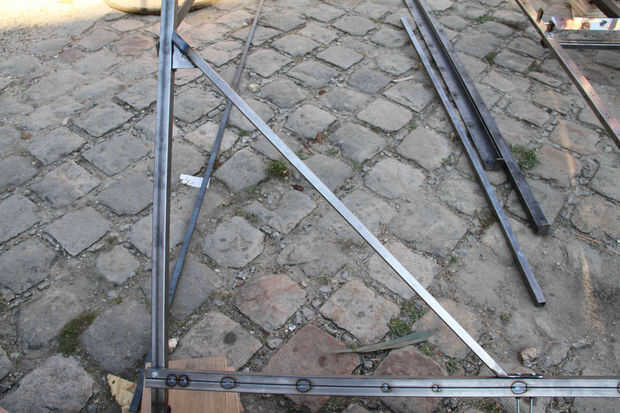

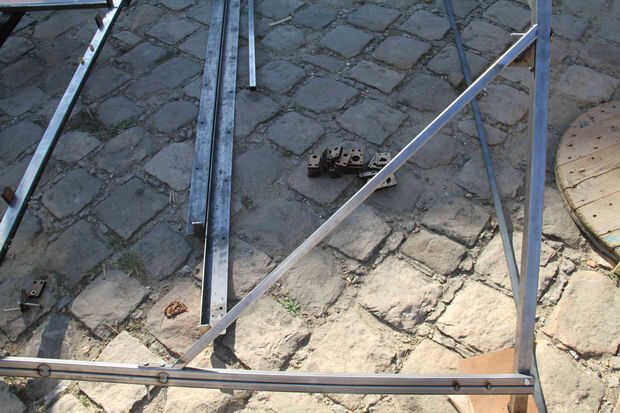

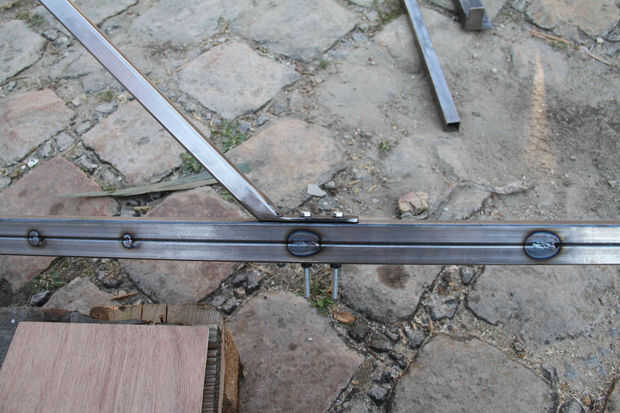

Cortar los tubos cuadrados inferior: posibles mejoras 4 tubos cuadrados 20 x 20 x 2200 mm. con tubos rectangulares 20 x 30 o 20 x 40 mm. soldar dos tubos cuadrados uno al lado del otro para formar un tubo rectangular. Perfore en los bordes como se describe en el modelo 3D.

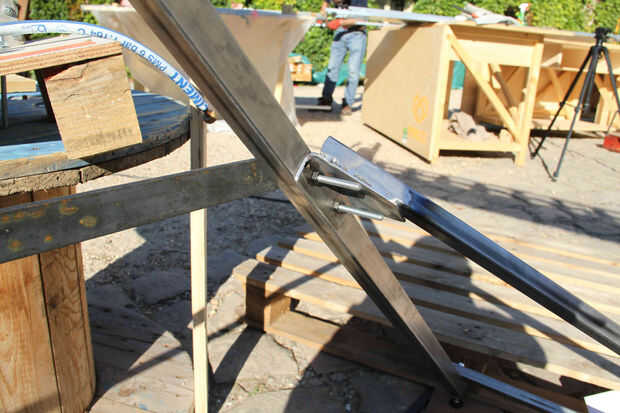

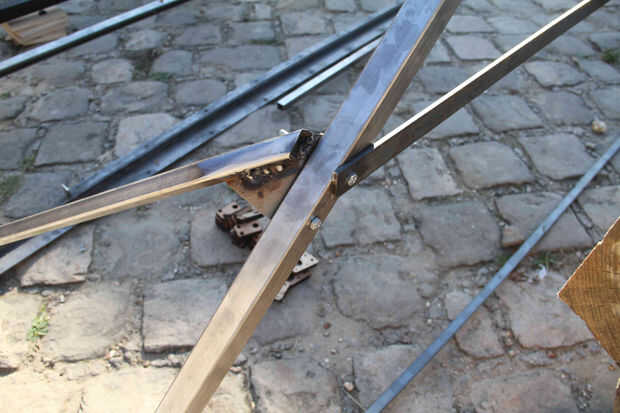

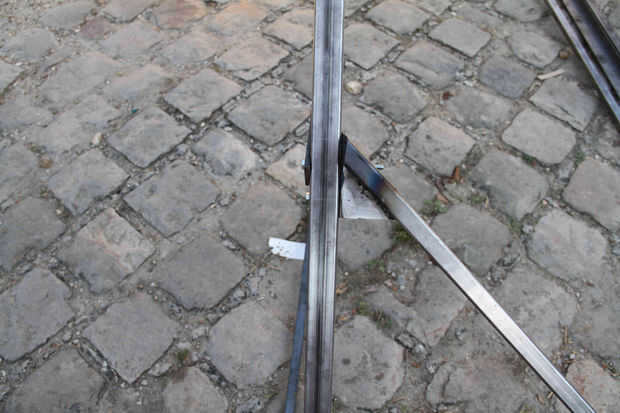

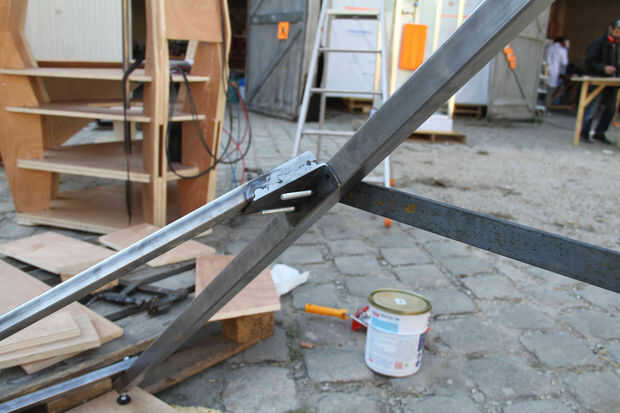

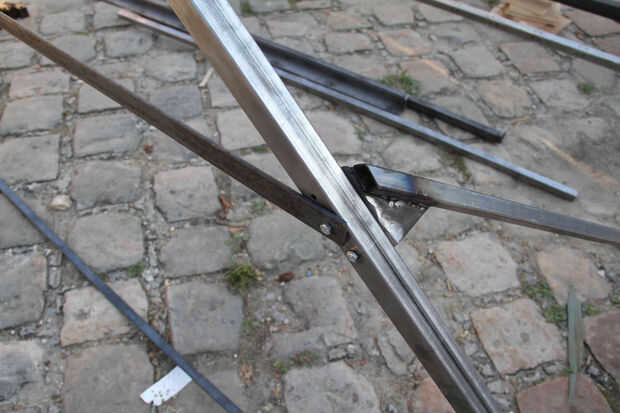

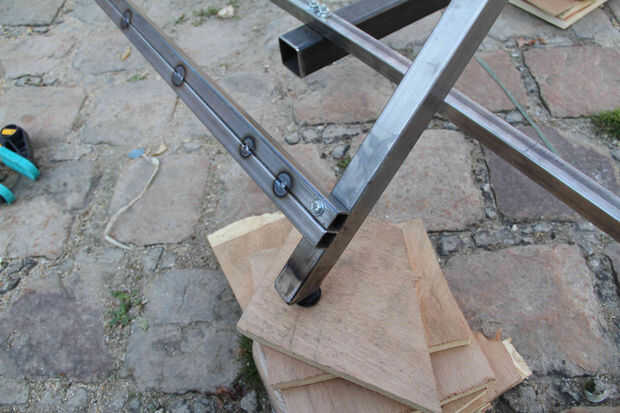

Cortar el refuerzo tubos cuadrados: 2 tubos cuadrados 20 x 20 x 1000 mm con 45 º de ángulo en las extremidades. Corte dos pisos 20 x 3 mm, longitud de 100 mm y 2 ángulos de acero (en forma de L) 30 x 60 mm, con una longitud de 100 mm. taladro las cuatro piezas según el modelo de fotos/3D. Soldadura de ángulo de acero y los planos en ambos extremos del tubo cuadrado 1000 mm para terminar los tubos de refuerzo. Compruebe que hay un ángulo de 45° entre la superficie exterior de la vivienda y el tubo cuadrado, así como entre la superficie exterior del ángulo del acero y el tubo cuadrado. De esta manera, el ángulo recto está garantizado entre el tubo cuadrado del "tipi" y el tubo cuadrado inferior.
Corte transversal plano: un plano de 30 x 5 mm con una longitud de 2150 mm. la perforación en las extremidades según el modelo en 3D: la distancia entre los orificios es de 2120 mm (1500 mm del agujero de la ensambladura "tepee").

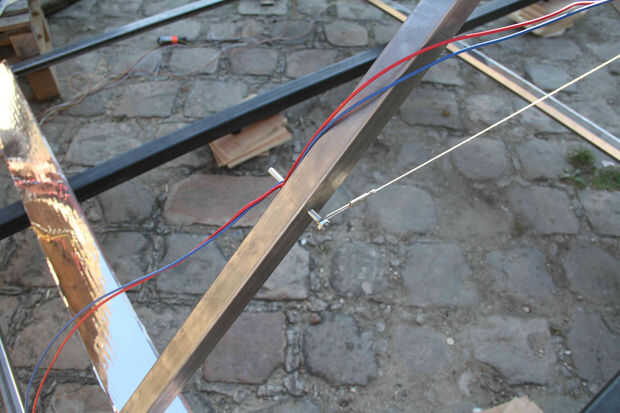

Cortar aproximadamente una longitud de 2000 mm del cable de 2 mm de diámetro. Ajustar su longitud con el fin de obtener una longitud total de 2120 mm entre los agujeros de fijación de los tubos "tepee" cuadrado: hacer un lazo en un extremo y apriete la abrazadera del cable. Mida la longitud del elemento ajustable en posición abierta (Lmax) y cortar el cable en una longitud de (2120 - Lmax + 40 mm) para formar un bucle con una longitud final de (2120 - Lmax).
