Paso 25: (2.3) plegable (1 hora)
2-receptor (tiempo: 3 días) > 2.3 Reflector CPC (3 horas)
Meta:
Para construir el segundo reflector concentrador parabólico compuesto (CPC)
Materiales y herramientas:
-Esqueleto del CPC
-Hoja del espejo del aluminio acaba
-Cutter
-m 1 regla, transportador de ángulos cuadrado y metálico
-3 pinzas grandes
-Perforación máquina y taladro con un diámetro de 4 mm
-30 tornillos M4 y espaciadores
Proponemos un método que utiliza herramientas sencillas. Una prensa de plegado puede hacer el trabajo Si pliega uniformemente el espejo. Al hacer el plegable manualmente, es más fácil trabajar en un equipo de dos personas para doblar correctamente el espejo.

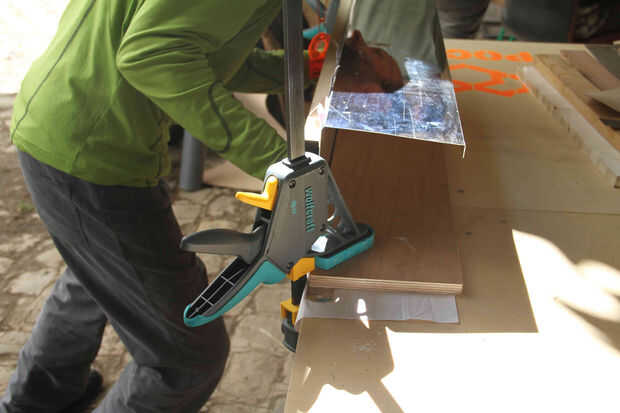

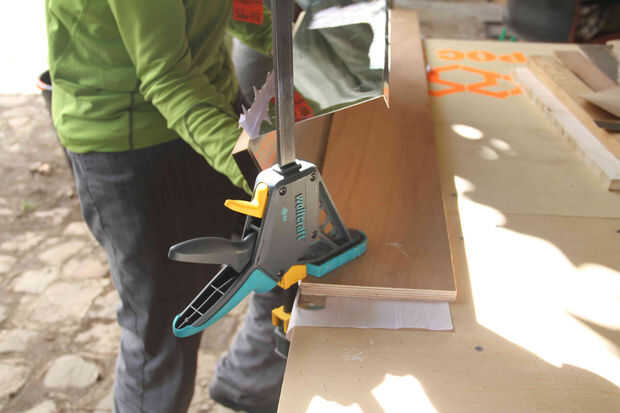

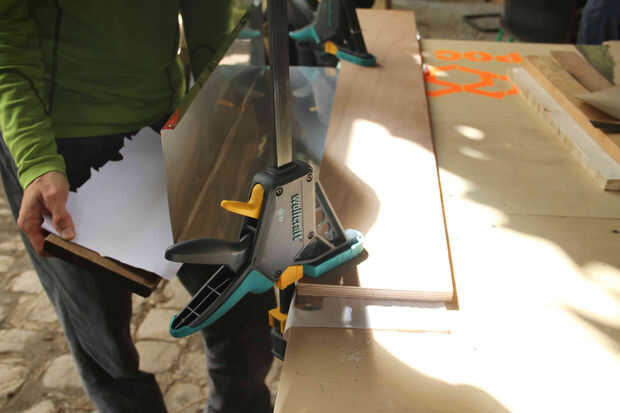

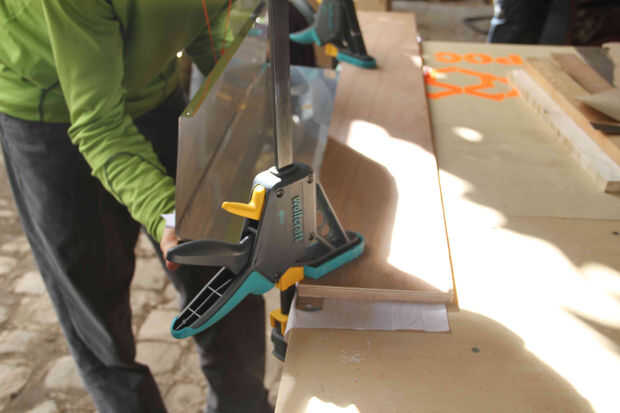

Elija una tabla rígida que no dobla y tiene un ángulo recto. Comience con un pliegue en la línea central. Poner la hoja del espejo con la parte reflectante en la parte trasera, para poder ver fácilmente los guiones marcados en la hoja. Doble tras el primer doblez aparente (el pliegue central en segundo lugar está marcado en el tablero de soporte). Proteger el espejo con la hoja de papel. Mantenga firmemente la hoja espejo debajo de la tabla con una abrazadera en cada extremo. Elija un tablero rígido, con un borde en ángulo recto y una longitud mayor que la hoja del espejo; Compruebe que la Junta está contra el borde de la mesa. Pulse debajo para obtener un doblez de la hoja de espejo entre 20 y 30 ° (aproximadamente la mitad de 45°). La presión debe ser uniforme en toda la superficie, con el fin de asegurar un doble regular.

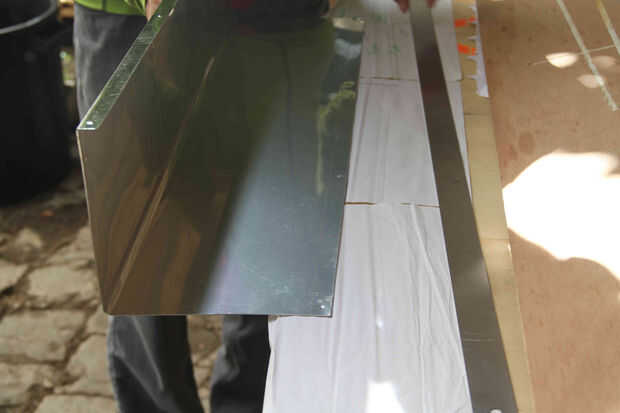

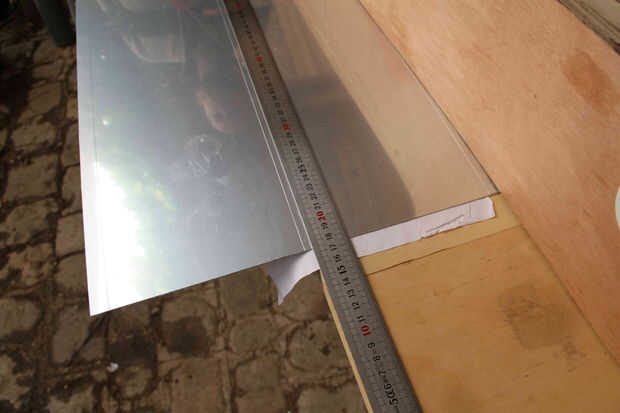

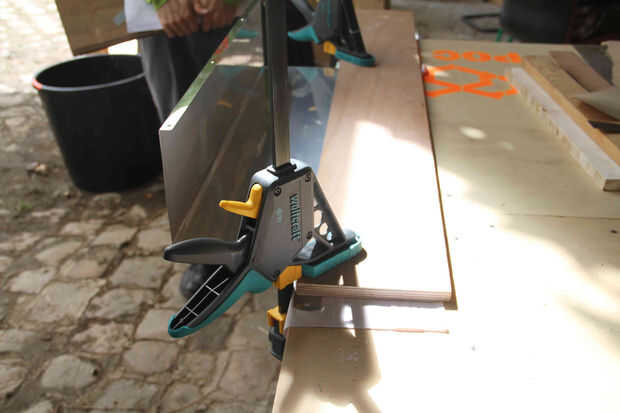

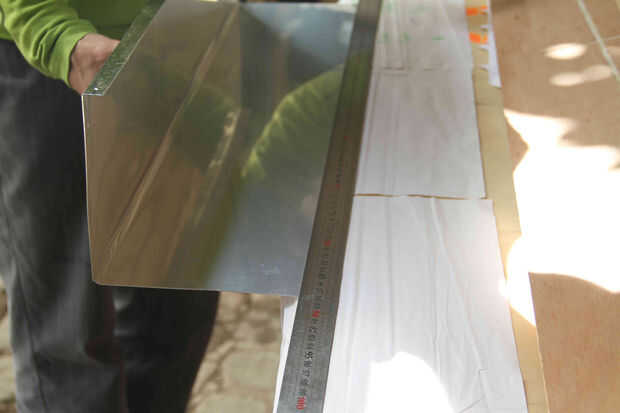

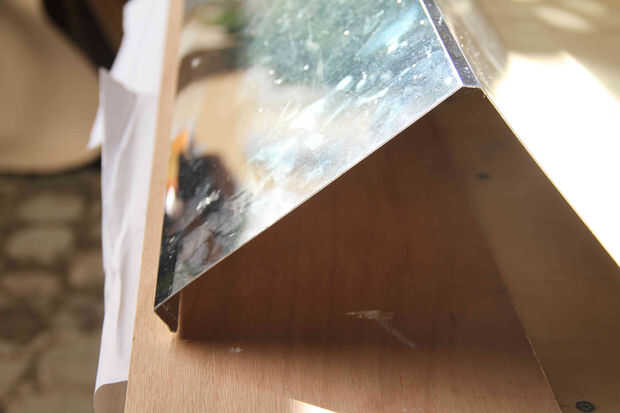

Continuar con el mismo método para el segundo doblez: es suficiente para liberar la hoja de espejo y sacar unos milímetros para que aparezcan las líneas de guión. Vuelva a colocar la hoja del espejo. Urgente cerca de la tapa es muy importante durante esta etapa. El primer doblez puede ser reforzado, pero es necesario imponer un segundo ángulo entre 20 a 30°, para que el ángulo total es de 45°.

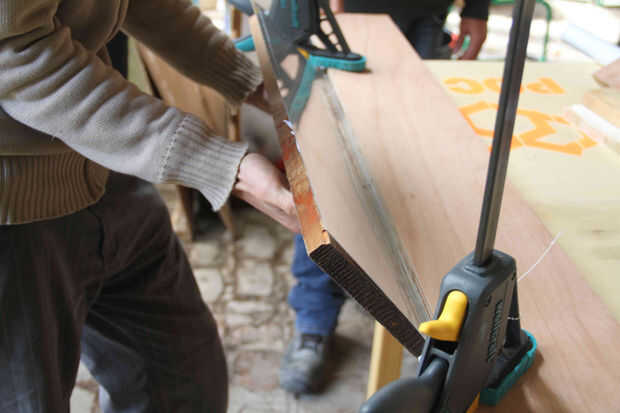

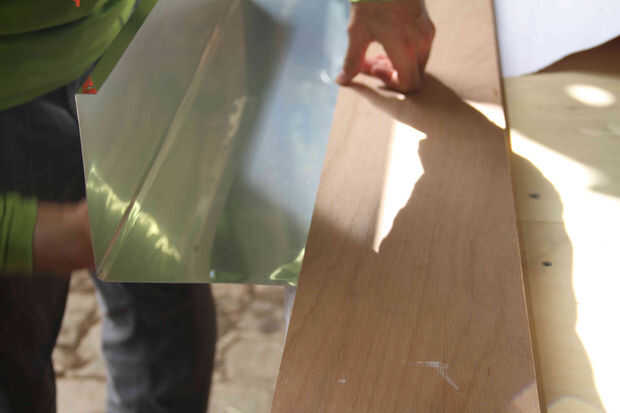

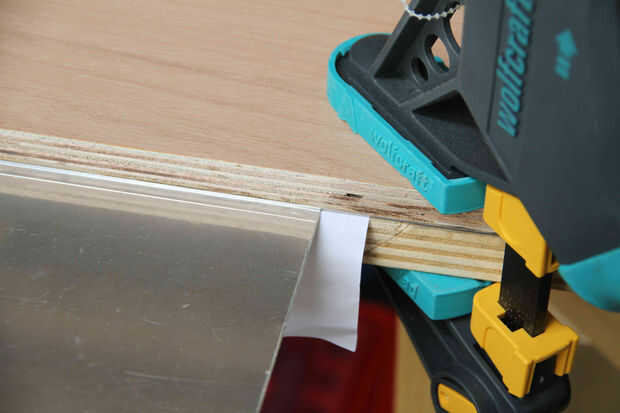

Aplicar dos veces el mismo método para cada uno de los pliegues laterales: fijar firmemente la hoja de espejo en una banda lateral de 15 mm. Esto permite un mejor agarre al doblar la hoja del espejo. Impone un ángulo de 90°. Presionar contra la línea discontinua.
