Paso 26: (2.3) flexión (1 hora)
2-receptor (tiempo: 3 días) > 2.3 Reflector CPC (3 horas)
Meta:
Para construir el segundo reflector concentrador parabólico compuesto (CPC)
Materiales y herramientas:
-Esqueleto del CPC
-Hoja del espejo del aluminio acaba
-Cutter
-m 1 regla, transportador de ángulos cuadrado y metálico
-3 pinzas grandes
-Perforación máquina y taladro con un diámetro de 4 mm
-30 tornillos M4 y espaciadores
La hoja de 0,5 mm es rígida. Una preforma es necesario mantener el reflector en la posición impuesta por las suspensiones. El método utiliza herramientas simples que dan un buen resultado (cualquier sugerencia para mejorar es bienvenida). Es más fácil trabajar en un equipo de dos personas para doblar el espejo en toda su longitud.
Instalar un tablero rígido grande de 150 mm máximo, elevado por 100 mm sobre la mesa. Esto permite instalar una parte del reflector, sin ser estorbados por el otro rollo.

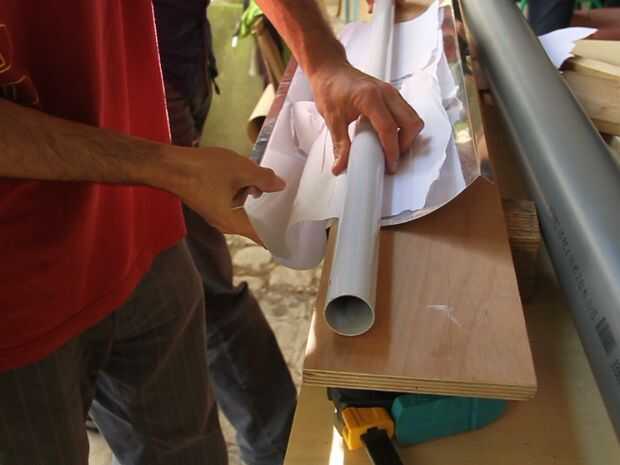

Un primer doblez es impuesta por el tubo de 100 mm de diámetro: por ejemplo, utilizar un tubo de evacuación de PVC. Poner la hoja del espejo con la parte reflectante en la parte superior. Alinee el primer doblez central en el borde de la Junta para salir adelante el libre desplazamiento. Proteger con papel el reflector. Fijar el tubo en el borde del tablero, como cerca posible al centro de la CPC.

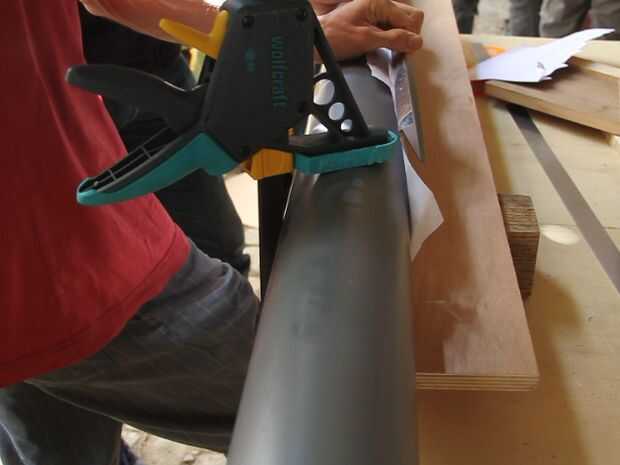

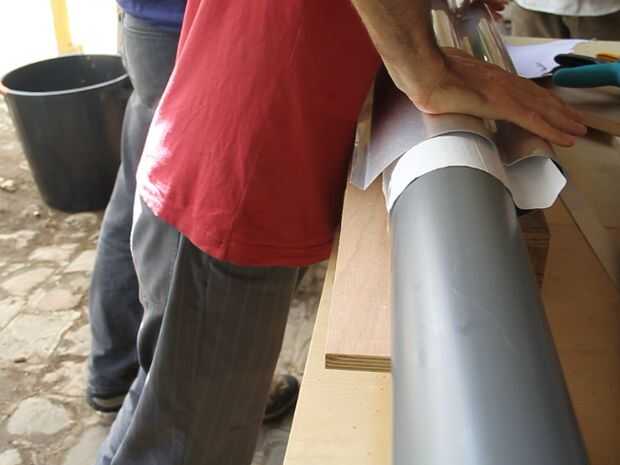

Verifique que el tubo esté paralelo a la hoja espejo. Apriete correctamente las pinzas (con una altura de 250 mm). Con una tabla grande o un tubo cuadrado metálico, levantar el rollo bloqueado debajo del tubo. Hacer frente a la hoja espejo contra el tubo en toda su longitud con el fin de imponer una flexión regular. Insistir en la parte final la flexión va hasta la parte lateral de la CPC.
Repetir la acción en el otro rollo.

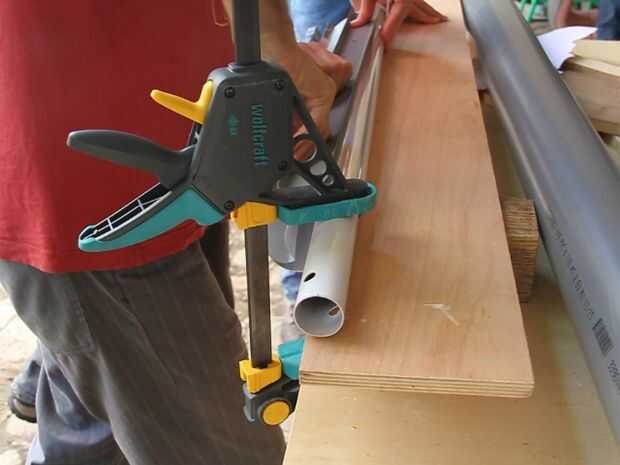

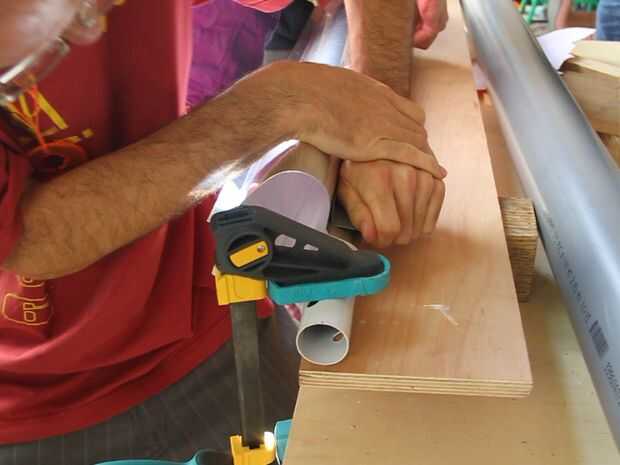

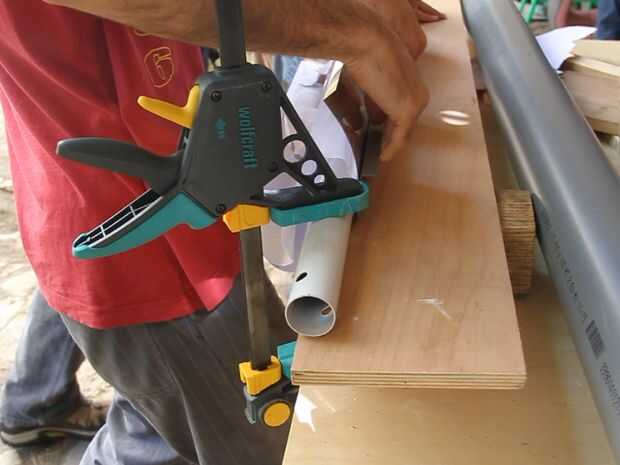

Una segunda flexión alrededor de un tubo de 40 es necesaria en la parte central. Poner el tubo de 40 mm en la misma posición que el tubo anterior. Atención para poner el tubo lo más cerca posible del borde del tablero. De esta manera, la deformación del espejo estará más cerca del centro. Para mejorar esta flexión, es posible, luego, poner el espejo al revés: pinzar dejando aproximadamente 70 mm del espejo exterior; medir desde el doblez central. Así, al levantar el espejo, hacer frente a la hoja del espejo en el tubo hasta el centro. En la práctica, el resultado es más difícil obtener, ya que en esta configuración, no tiene un brazo de palanca. Así, debe prestarse atención no a modificar el plegamiento, porque puede romper el espejo.
Repetir la operación en el otro rollo.
El segundo reflector CPC está listo para ser montado.
