Paso 2: (1.1) Marque y taladre los orificios en la Plaza de tubos para el soporte (30 x 40 mm)
1-espejo de campo (tiempo: 2 días) > 1.1 apoyo (tiempo necesario: 1 día)

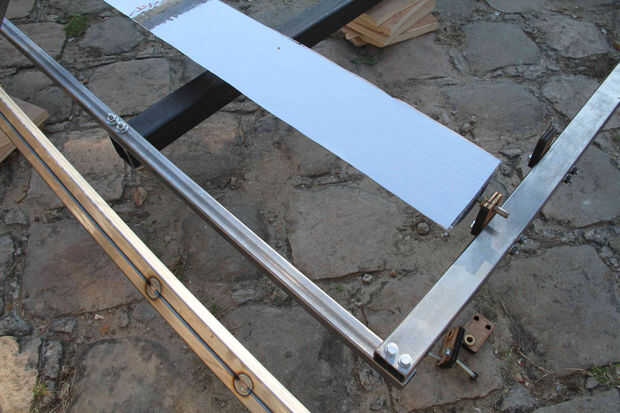

Nota: El apoyo se hace de dos marcos: repetir o duplicar los pasos 1 a 6, luego terminar el montaje con el paso 7.
Material
- tubos cuadrados para el apoyo de 30 x 40 mm, longitud de 1430 m m
Herramientas
- Máquina de perforación
- Papel Bristol
- Impresora/láser
- Cinta adhesiva
Objetivo
Los dos tubos cuadrados de apoyo tienen que ser perforado con dos agujeros cada 143 mm. La posición de los orificios asegura que los espejos son paralelos. Es importante trabajar precisamente para que los espejos reflejan la luz en la misma línea.
¿Cómo?
Imprimir la plantilla. Utilizar el archivo de dibujo disponible que se compone de dos partes; basta con poner las dos piezas una al lado de uno. Poner la plantilla sobre el tubo cuadrado y asegúrese de que el papel se fija a los bordes y los extremos del tubo. Fijar la plantilla con la cinta adhesiva. Atención: si se suelda con autógena el tubo cuadrado del interior en una cara, esta cara tiene que perforar primero. De lo contrario, si se perfora la cara opuesta, el taladro se desvió cerca del punto de soldadura.
Golpe precisamente los agujeros marcados en la plantilla con una aguja y un martillo.
Use un taladro de columna de 6 mm de diámetro. El taladro debe ser lo suficientemente largos para perforar el tubo cuadrado en ambos lados. Atención, si el tubo tiene un punto de soldadura en el lado interior, asegúrese de no perforar allí haciendo el segundo agujero.
