Paso 32: (2,5) configurar el tubo del amortiguador en la cavidad (ajuste de la posición lateral y su altura)
2-receptor (tiempo: 3 días) > 2.5 montaje del receptor (3h), paso 4

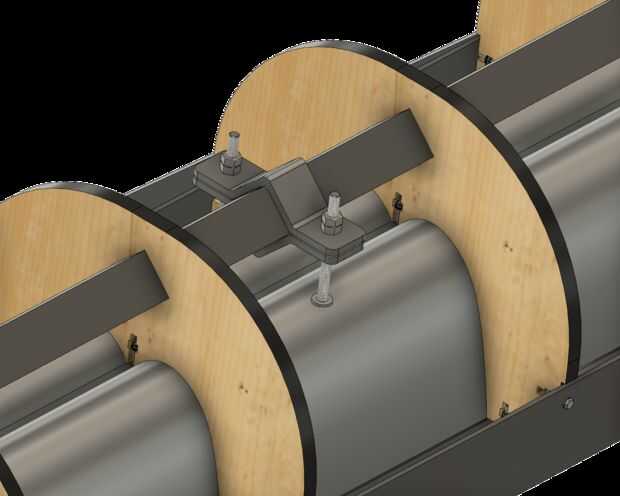

Preparar los soportes como se describe a continuación:
Entre los dos tubos con un diámetro de 55 mm con abrazadera en una tuerca, curva en el centro a U roscado barra tiene una longitud de 320 mm y un diámetro de 6 mm archivo el interior de la barra de la U para alisar la superficie de contacto con el tubo del amortiguador. Preparar un piso metálico con las dimensiones de 20 x 90 mm, taladre dos agujeros centrados con un diámetro de 8 mm a una distancia de 68 mm uno de otro. Preparar los dos planos con las dimensiones 120 x 20, ponerlos en la tuerca para fijar en la viga principal: 1 central plegable a 90 ° y a una distancia de 30 mm, dos dobleces a 45 °. Las dos plantas a una distancia de 68 mm, con un diámetro de 8 mm taladro el reflector secundario a 520 mm de cada extremidad, simétrica con el eje central del taladro. Inserte la varilla U roscado en los agujeros.

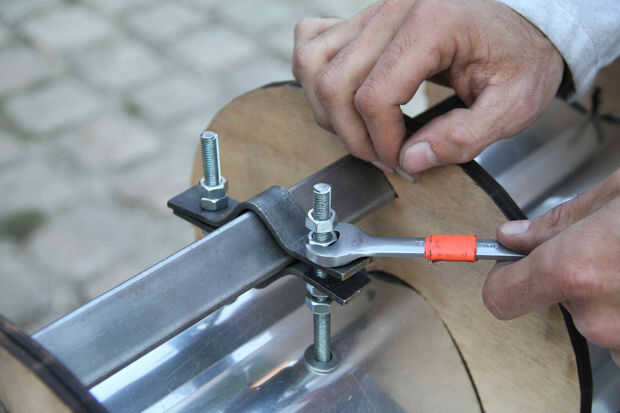

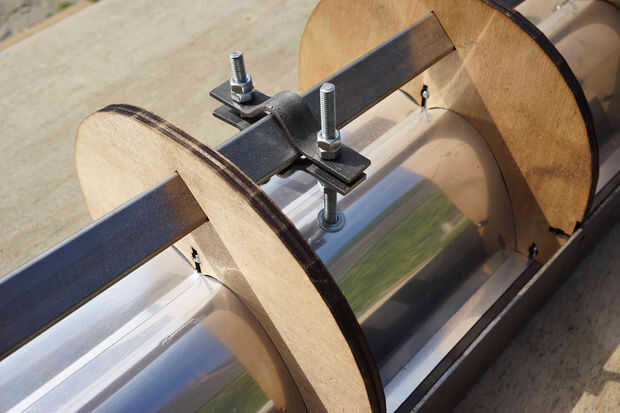

Poner el piso en la varilla roscada, luego la tuerca en cada ramas de la varilla roscada. Poner la varilla U roscado en los agujeros del reflector secundario; Inserte dos tuercas, poner los dos pisos para pellizcar la viga principal del receptor. Completa con dos tuercas.
Poner el tubo del amortiguador como sigue:

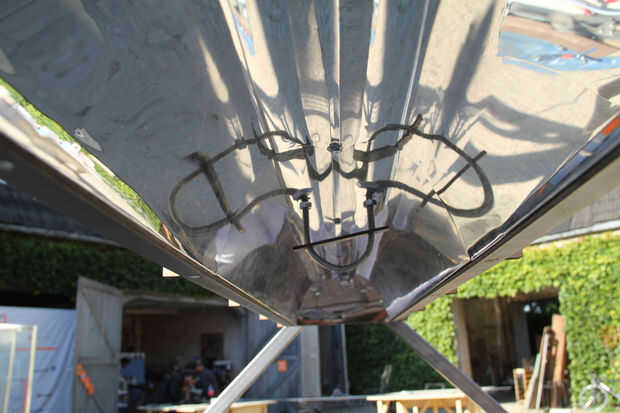

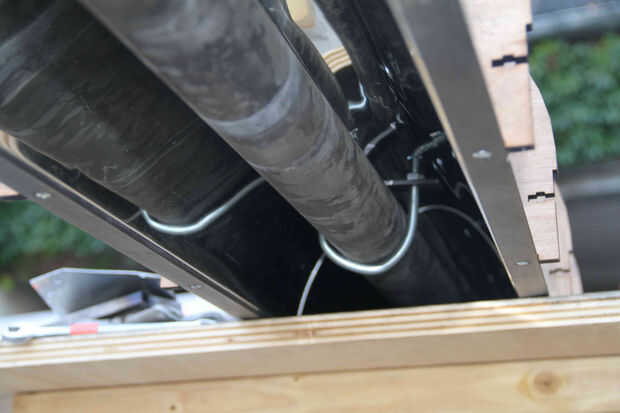

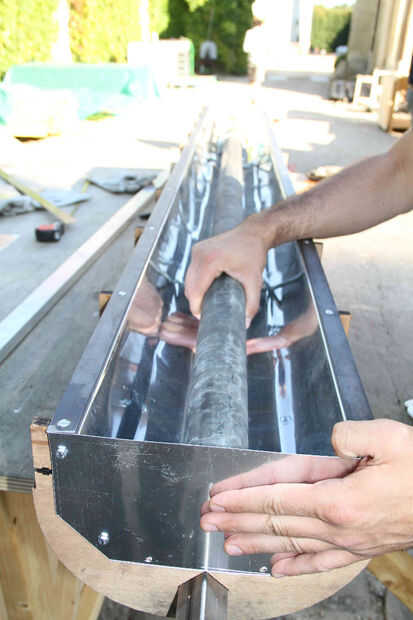

Poner el receptor en la mesa, en el lado opuesto: el segundo reflector hacia arriba. Deslice el tubo entre las dos U. Se puede activar en el receptor, para suspender el tubo y acceder fácilmente a los tornillos superiores. Ajuste la posición del tubo, con el fin de ser centrada, horizontal y lo más cerca posible al reflector secundario, sin tocarlo (incluso los tornillos, para evitar el puente térmico).
