Paso 10: Micro USB

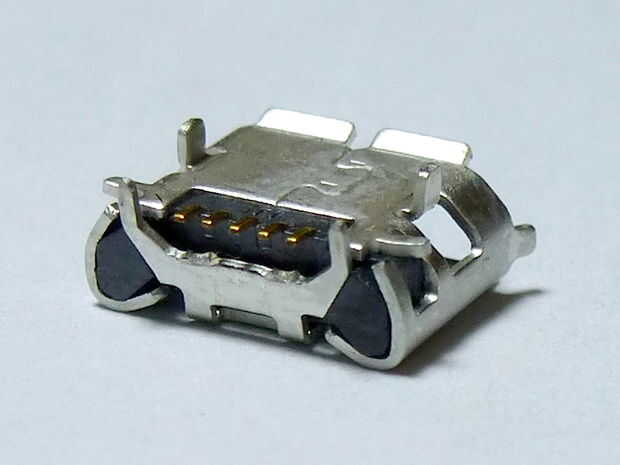

Por último, el USB Micro-b. Esta parte también es un poco difícil de soldar en.

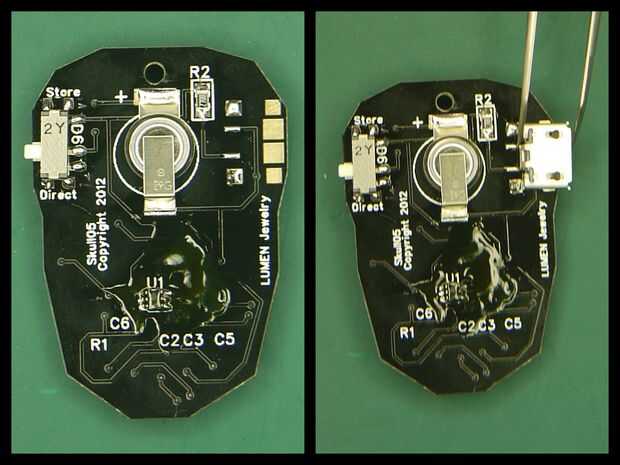

USB para Rev 5
Rev 5 USB es para montaje en superficie, por lo que es un poco más difícil de fijar. En primer lugar, la lata las pastillas como se muestra. A continuación, la línea para arriba como se muestra, asegurándose de que las dos almohadillas rectangulares delgadas en el centro se alinean con el exterior oro plateado USB conduce. Asegure las dos esquinas grandes del conector mientras sujetan con las pinzas. A continuación cuidadosamente derretir las dos pastillas estañadas rectangulares finas sobre los conductores de cobre chapados oro tal como se muestra. No utilice el medio 3. Si haz puente juntos, use otra vez la mecha de soldadura y fundente para quitar el puente. Por último, quieres el USB a fijarse muy bien a la Junta. Así que volver atrás y añadir más soldadura que las 4 esquinas. Incluimos un montón de fotos para ayudarte.

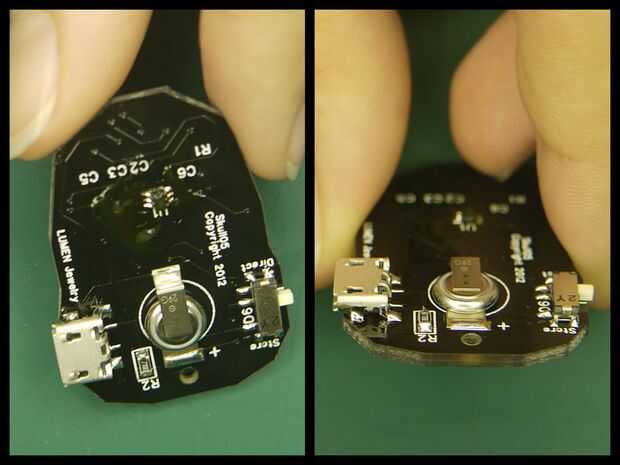

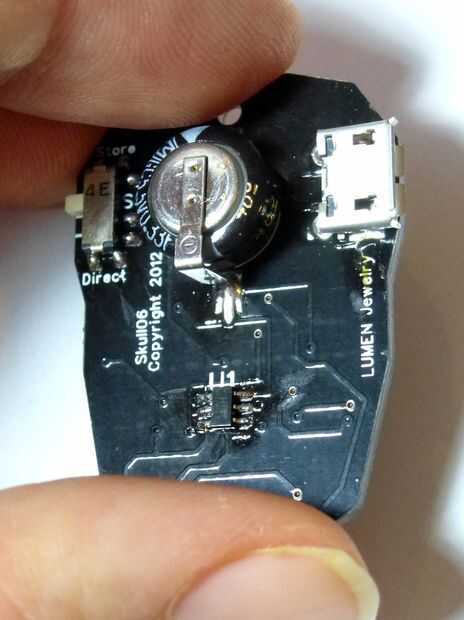

USB para rev 6
El rev 6 USB es principalmente a través del orificio, lo que es un poco más fácil. Comience con los cojines color oro finos en el centro que llevan el poder. Añadir una almohada de soldadura a uno de estos botones en el tablero y hasta, asegurándose de que las dos almohadillas rectangulares delgadas en el centro se alinean con los cables USB plateados oro de exterior. Asegure las dos esquinas grandes del conector mientras sujetan con las pinzas. A continuación cuidadosamente derretir las dos pastillas estañadas rectangulares finas sobre los conductores de cobre chapados oro tal como se muestra. No utilice el medio 3. Si haz puente juntos, use otra vez la mecha de soldadura y fundente para quitar el puente. Por último, quieres el USB a fijarse muy bien a la Junta. Así que volver atrás y añadir más soldadura que las 4 esquinas hacia el agujero a través las piernas de la USB.
Listo!!! Más proyectos como este cheque hacia fuera nuestra página web.
