Paso 2: Lista de componentes y esquema
Para evitar que todo recto, ponemos los pedazos más pequeños en un organizador semanal de la píldora. Algunas de estas piezas se parecen exactamente, así que mantenerse organizado es importante. También incluimos muchas imágenes detalladas de cada componente. El kit viene con un extra de todo en el organizador de la píldora, por si acaso. Si eres bueno tendrás piezas sobrantes.
Abajo está la lista de piezas, en orden de Asamblea instructable.

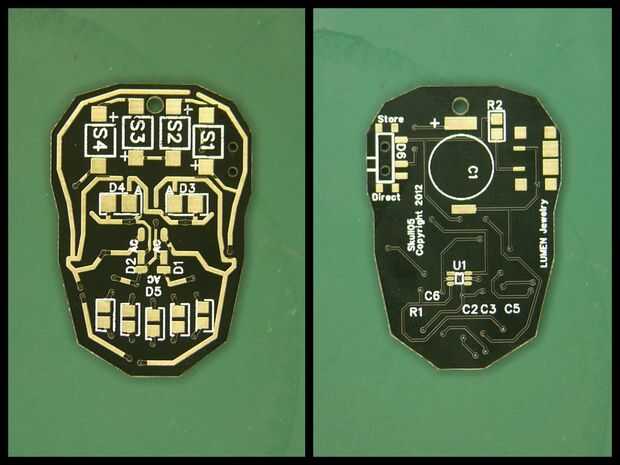

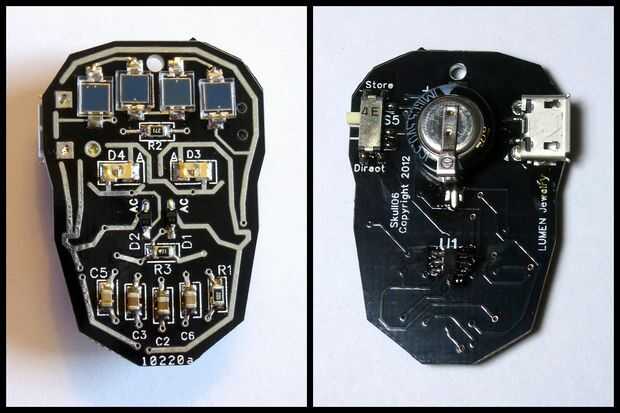

Hay dos versiones de la placa de circuito. Ellos serán marcados en la parte posterior con Skull05 o Skull06. A continuación se muestran las partes comunes a las dos versiones.
Partes comunes
Parte de la cantidad

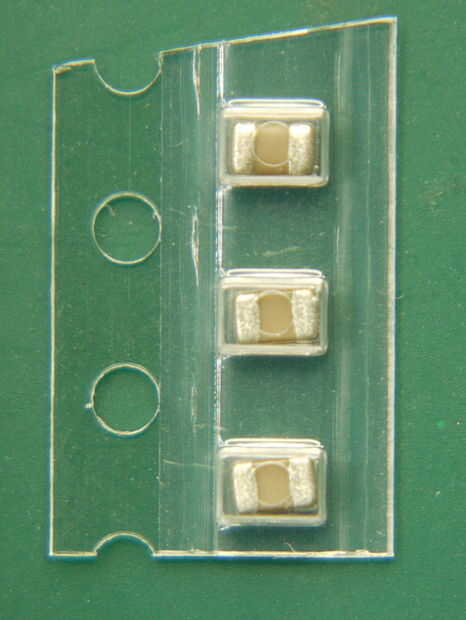

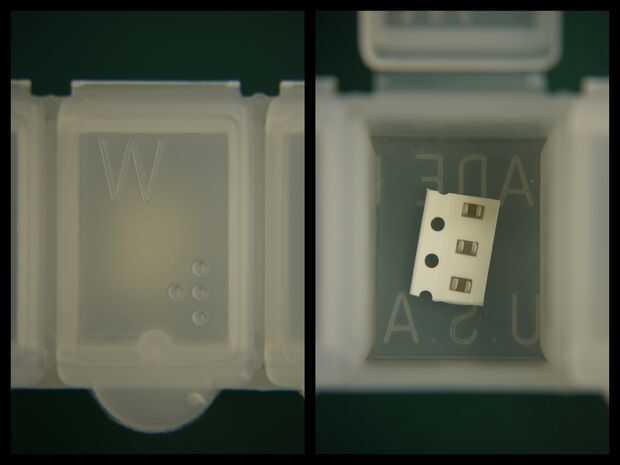

3 C5 y C6, 1uF 0805 (miércoles)
3 C2 y C3, 10uF 0805 SM (jueves)

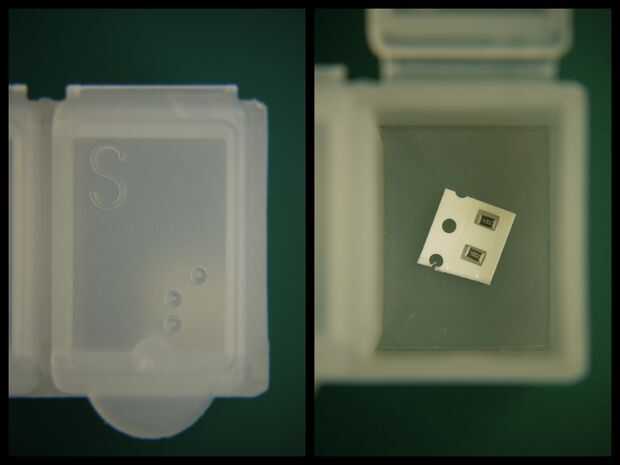

2 R1, 2.0Meg 0805 (sábado)

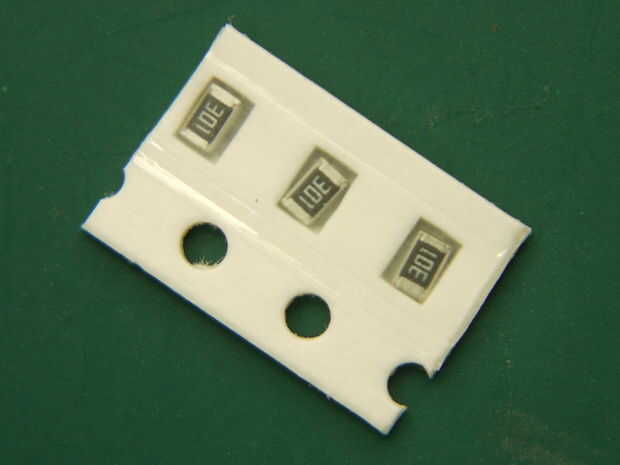

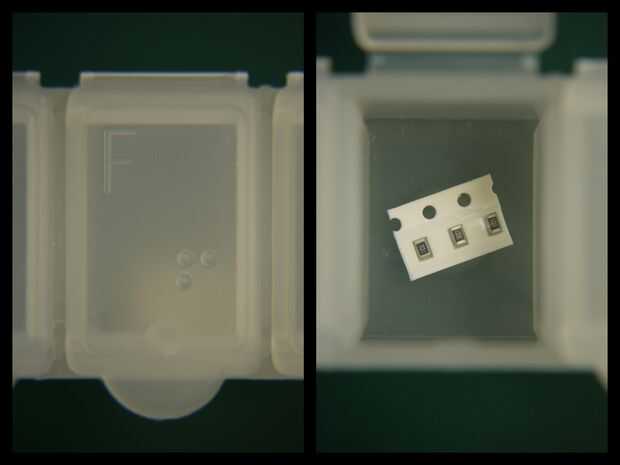

3 R2 y D5 (o R3 en rev 6) resistencia de 300 ohm (viernes)

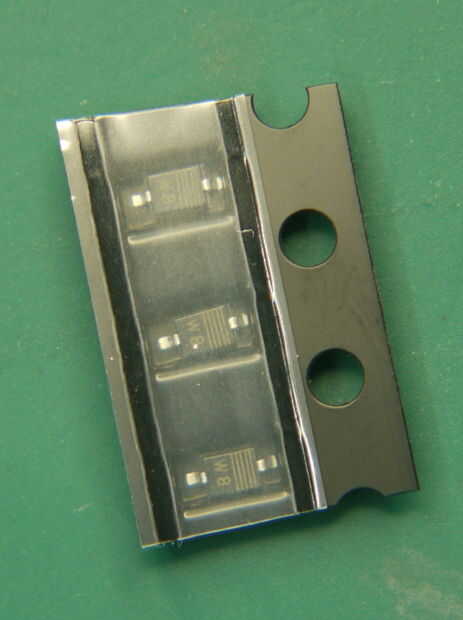

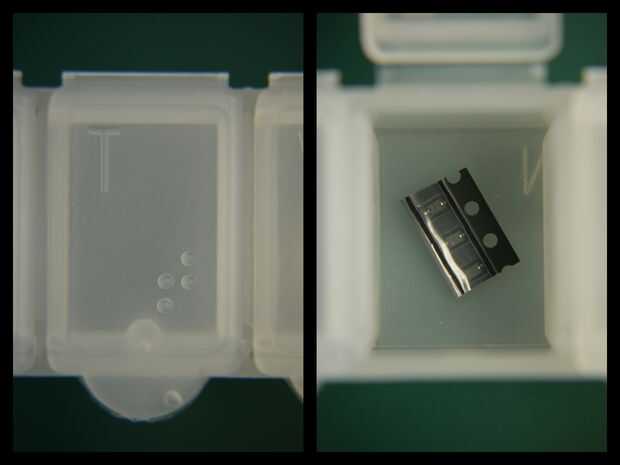

3 D1 y D2, diodo de Schottky (martes)

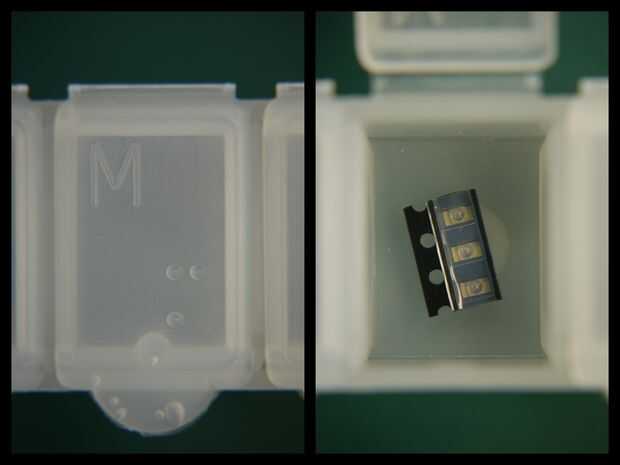

3 D3 y D4, SM rojo LED (lunes)
4 SC4 SC1, célula solar de BPW34

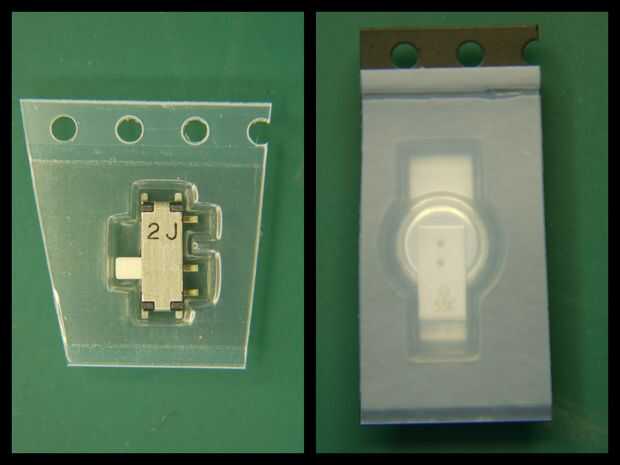

1 interruptor

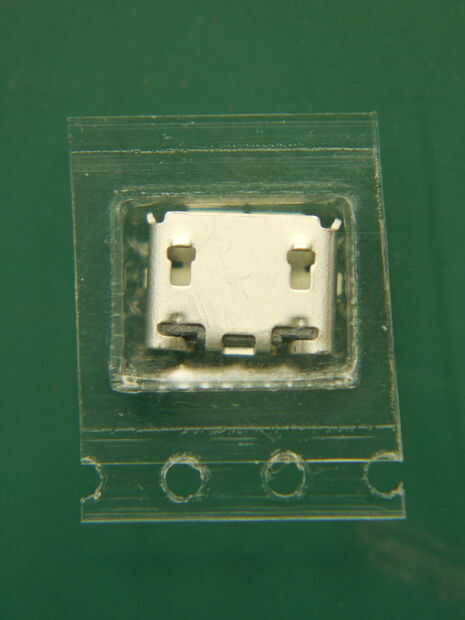

1 conector micro-usb-b
A continuación se muestran las partes que cambiado de la versión 5 y 6.

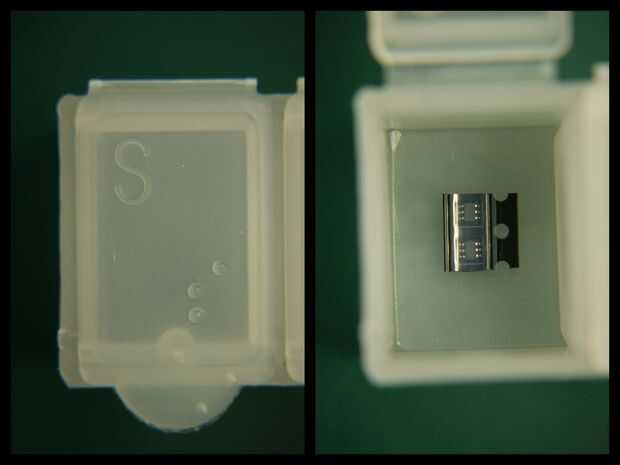

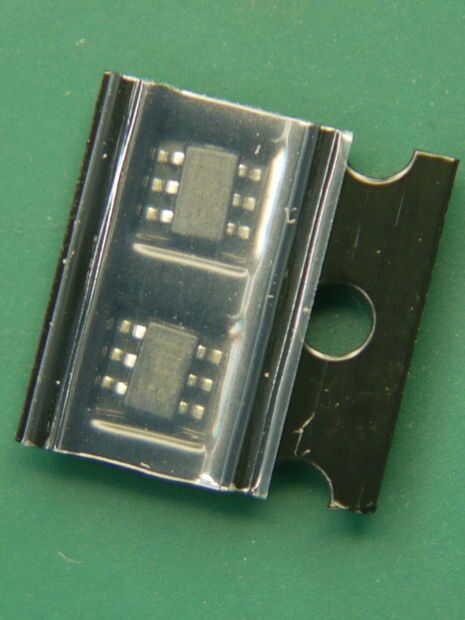

2 U1, 74LVC2G14 (domingo) el chip rev 05 es más pequeño que el chip rev 06. Ver fotos de arriba.
1 C1, 0.2F plata super condensador tapa Super rev 5 o 0.33F negro para rev 6. Ver fotos de arriba.
También hay dos versiones de la placa, en la parte posterior.
