Paso 3: Los condensadores C6, C5, C2 y C3

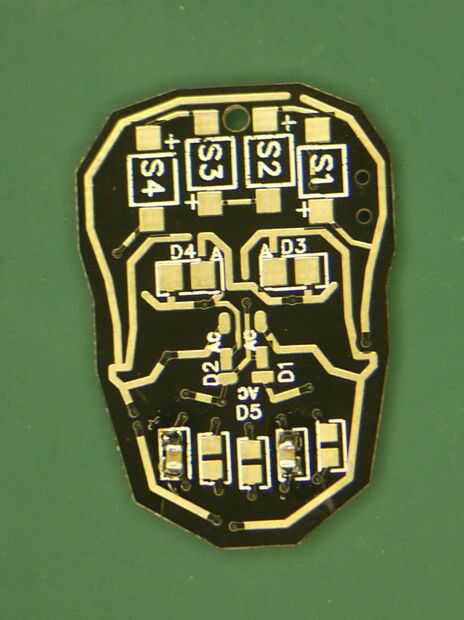

Empezaremos con los condensadores C5 y C6. Están en el compartimiento del miércoles. No importa la orientación de estas piezas. La etiqueta de C5 y C6 es en la parte posterior de la Junta para rev 5 y en la parte delantera para rev 6, así que asegúrese de está soldando en la correcta. Los pasos básicos para la superficie de montaje soldadura go como esto.
1. lata de uno de los
2. tomar parte con pinzas
3. Coloque la parte correctamente sobre tablero, sujetándola con las pinzas mientras se derrite la soldadura en un extremo de la pieza.
4. Retire el soldador de soldadura derretida pero continúan manteniendo parte con pinzas hasta que la soldadura se haya solidificado.

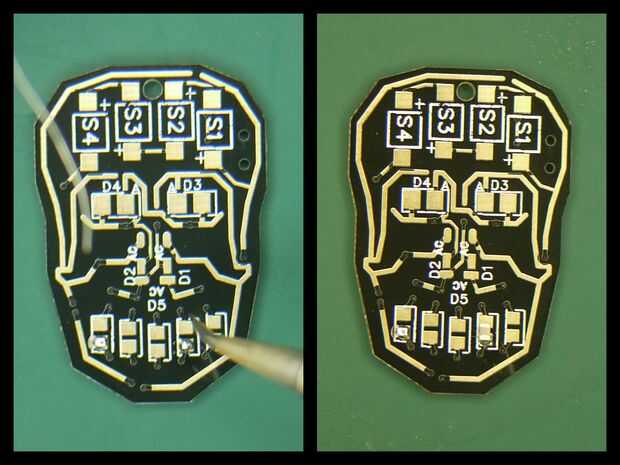

5. la soldadura en el otro extremo del componente. Mejor que ser rápido al soldar el segundo final para que la primera tecla no fundir así. No te preocupes si eso sucede, los componentes SMD son tan pequeños que la tensión superficial de la soldadura se mantenga en lugar cuando usted retire con cuidado el soldador. Un video de la primera tapa de soldadura está debajo.
Solder.mp4 de cráneo SM de Robin Lawson on Vimeo.
Una cosa para recordar acerca de montaje en superficie de soldadura; fácilmente puede rotar el tablero. He rotado las imágenes para hacerlas más fáciles de entender, pero en realidad que el cráneo era casi nunca de la cabeza hasta como se muestra en las fotos. Prácticamente fue girando alrededor como una tapa mientras se suelda. Esto hizo a las almohadillas más fáciles y más cómodas.

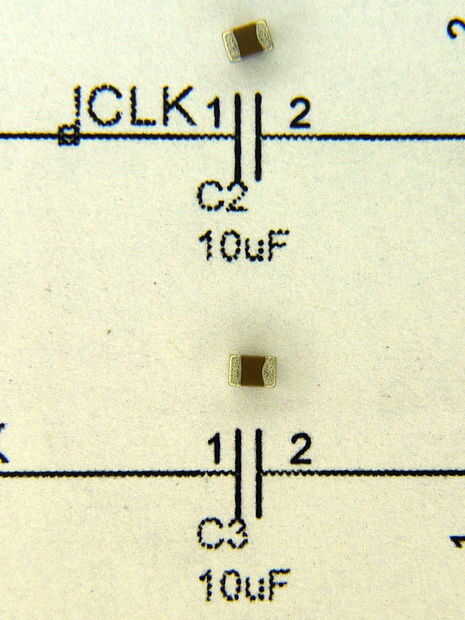

Siguiente condensadores C2 y C3 en el compartimiento del jueves. Otra vez la etiqueta está en la parte posterior para rev 5, frente de rev 6. Son los dos dientes entre los condensadores anteriores. Repita los mismos pasos: un cojín de la soldadura, un lado de la tapa SMD de la soldadura, soldadura pad restantes.
