Paso 8: Chip!

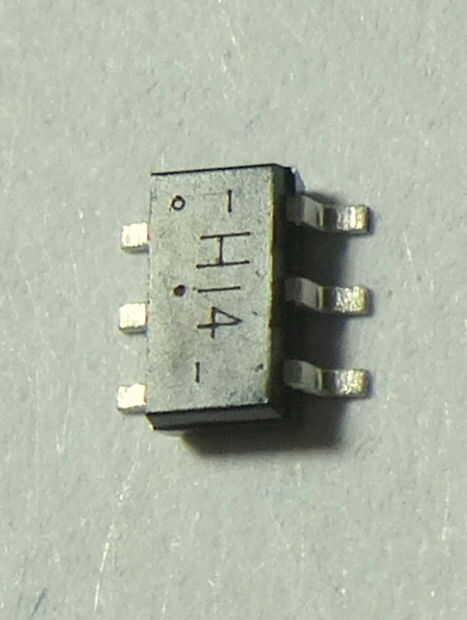

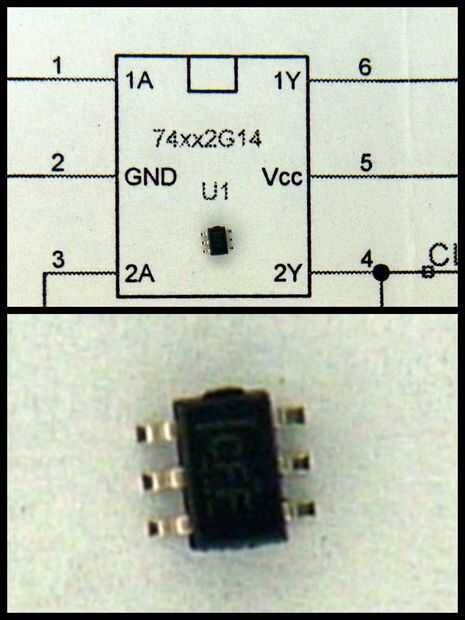

Tiempo para hacer la parte de atrás. Voltear el tablero, y ahora comienza la parte más difícil, para soldar en el chip. Están en el compartimiento para el domingo, e incluido un extra por si acaso. A continuación se muestra la orientación correcta. Para rev 5 el extremo con la línea horizontal se sube hacia la etiqueta U1. Para rev 6 la letra H es en la parte superior.
1. lata 1 o dos de las pastillas. No te preocupes si Haz un puente sobre, lo arreglaremos eso más adelante.

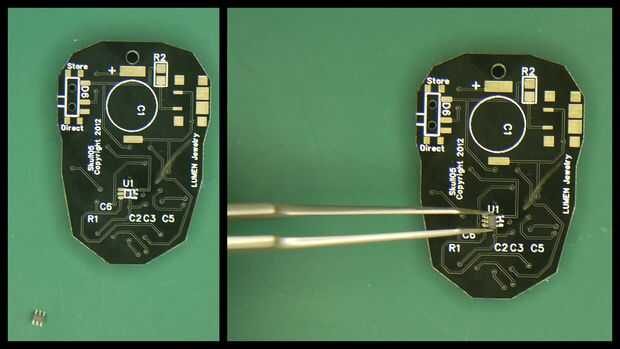

2. uso de pinzas, sujete el chip en el lugar correcto.

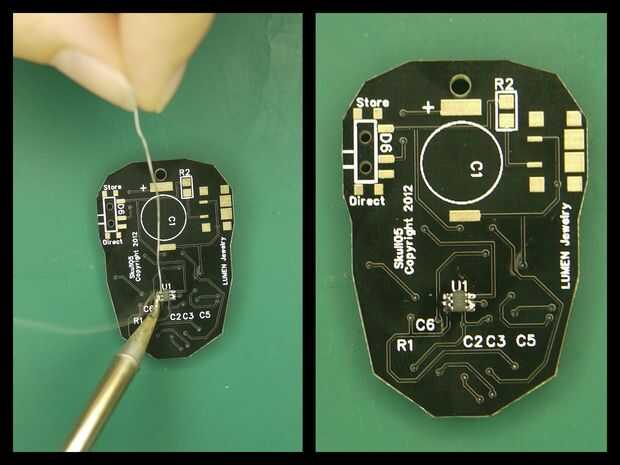

3. derretir los pads estañados, para soldar el chip en su lugar. Mantenga sujetan con las pinzas cuando retire el soldador hasta que la soldadura se haya solidificado.
4. soldar las pastillas restantes.

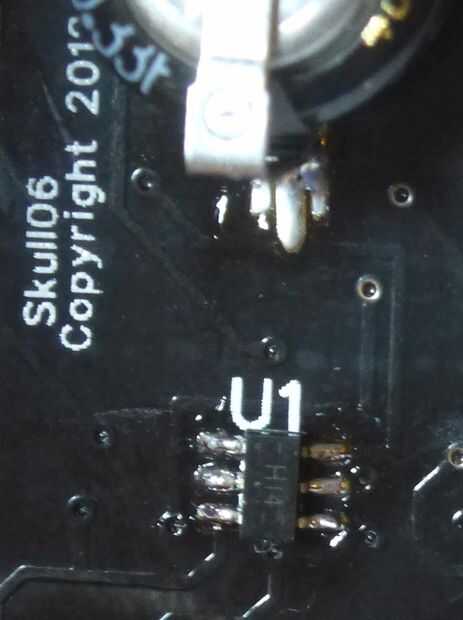

Ahora usted puede tener algunos cables puente en el chip como se muestra. Esto es fácil de arreglar con nuestro handy dandy del flujo líquido y mecha de soldadura. YiHaw! Este método se llama el smash y grab por diversión de la chispa, pero estoy seguro que hay otros nombres.

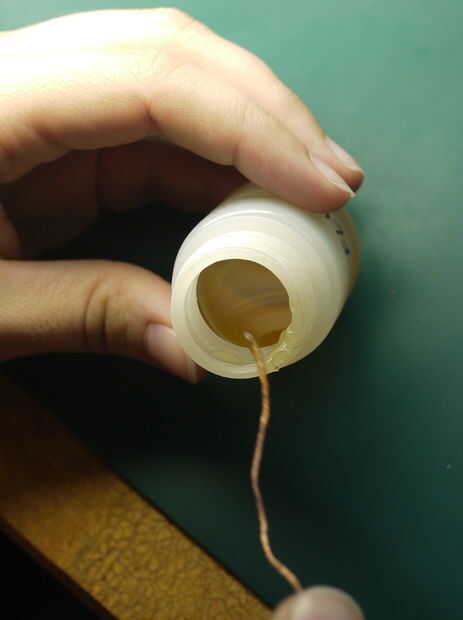

1. Sumerja la mecha de soldadura en el flujo. No tienes mucho flujo, así que asegúrese de que limpiar el exceso de la mecha. Utilizamos demasiado, pero aún resultó OK. Podemos limpiar el flujo apagado más adelante.

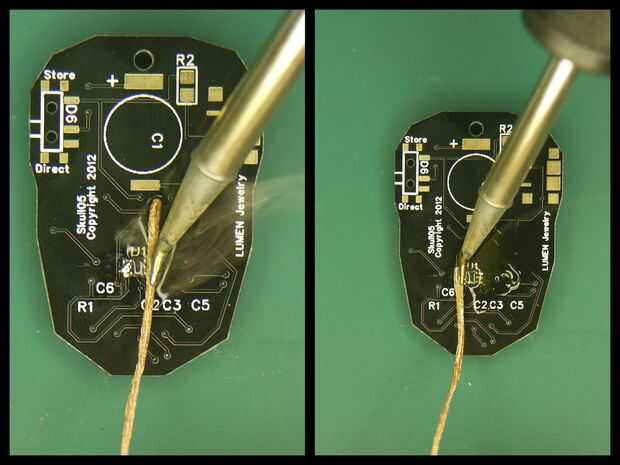

2. Coloque la mecha de soldadura en un lado del chip y derrite el estaño por debajo con la plancha como se muestra. No deje en mucho tiempo, la mecha es muy absorbente.

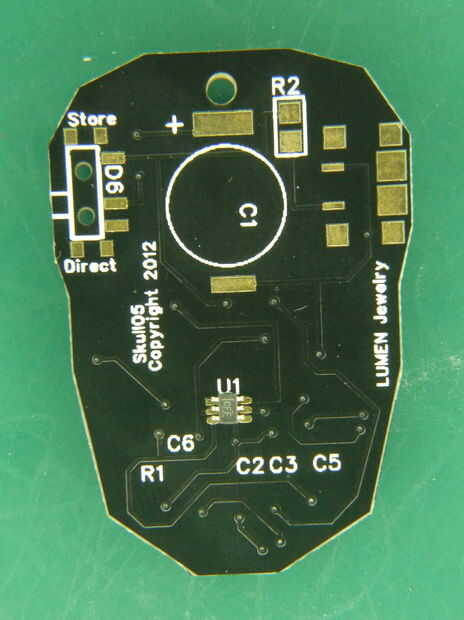

3. Repita el paso 2 en el otro lado en una nueva parte de la mecha de soldadura. Ninguno de sus conductores deben ser superada ahora. TaDaa!
