Paso 3: condensadores
Iniciar con los tres casquillos pequeños. Puede que necesite doblar las puntas para que encajen. Pueden parecer similares, pero es importante que vaya correcta en la ranura correcta. Por cierto, no tienen una polaridad, así que una vez averiguar que es que usted no puede conseguir al revés. A continuación es una breve descripción de cómo leer los números en ellos, pero para más detalle revisa este fresco electrónica wiki.
C1 es el medio de uno. Los números pequeños Lee "476". Los dos primeros dígitos son el valor, la tercera es el multiplicador. Los condensadores se miden en pico faradios. Por lo que es de 476 47 * 10 ^ 6 pico-faradios.
C3 es poco y tiene 106 escrito al lado.
C5 es diminuto y tiene 333 escrito al lado. Nuestro cuadro muestra un condensador azul, que su equipo puede tener un bronceado. Hemos cambiado el color por lo que no es confundir con el C3.

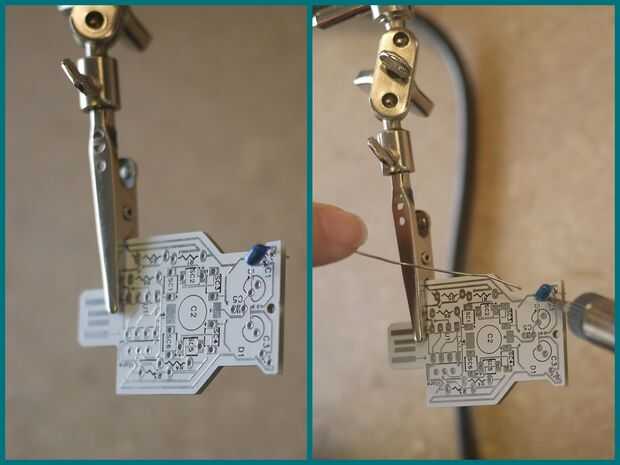

La soldadura en la parte superior como se muestra.
