Paso 3: Crear una plantilla de papel
El punto de montaje de las cuchillas debe ser muy exacto, o el ventilador estará fuera de balance y bamboleo. Esto no sólo hacer un molesto ruido también perdería la energía como la energía puesta en agitación el ventilador a la muerte en lugar de girar las cuchillas. Hacer mi plantilla utilizando un programa de CAD, pero si usted es práctico con un compás y una regla también se podría hacer uno con un equipo.
Puede pensar acerca de cuántas hojas como en el ventilador en esta etapa, las hojas más en el ventilador será más carga en el motor y más vatios que necesitará conducir.
Encontré tres palas con un panel de 12 voltios de 40 watt fue casi lo mismo que un ventilador de techo AC doméstico va de plano hacia fuera. Usando un panel de 24 voltios de 100 vatios fue como un ventilador industrial y es probablemente un poco tonto por dentro, como comenzado a volar alrededor de la materia y comenzó a conseguir un poco ruidoso.

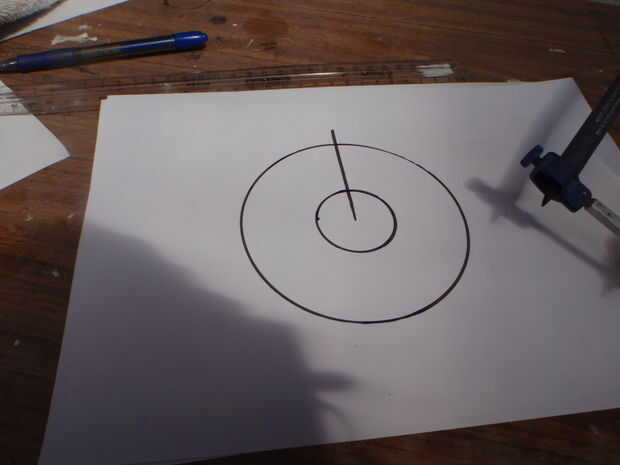

- Por tres láminas de dibujar 2 círculos uno 30mm lo otros 110mm

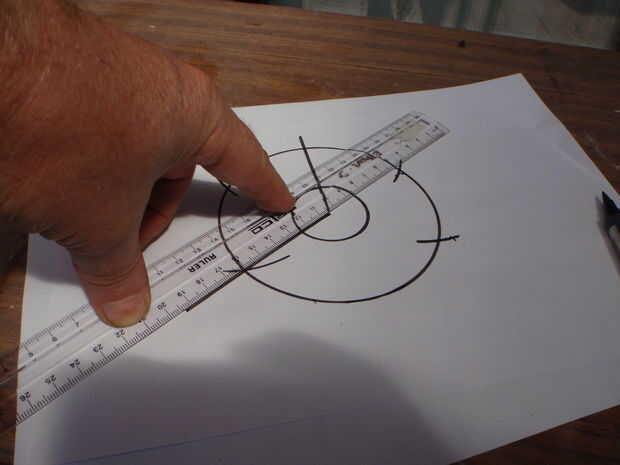

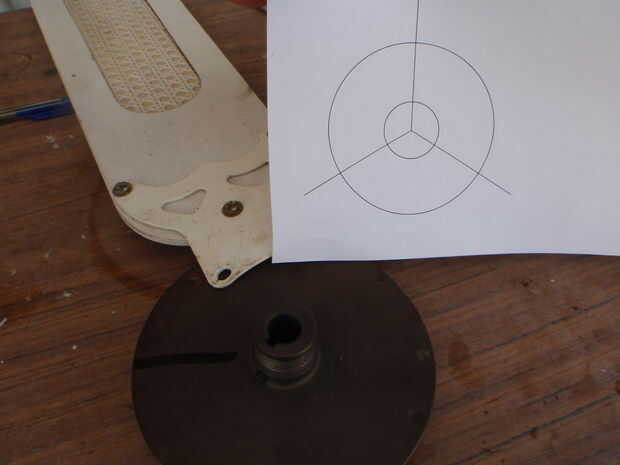

- Si usando CAD dibuja una línea desde el centro y duplicado 3 veces alrededor del centro. puede entonces elegir el tamaño correcto de papel y la impresión en verdadera magnitud.

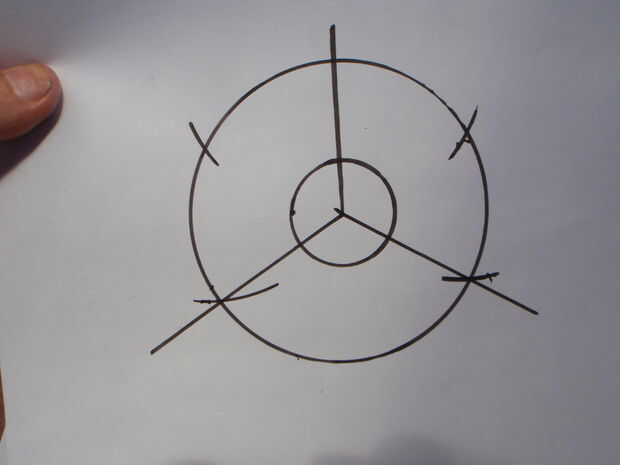

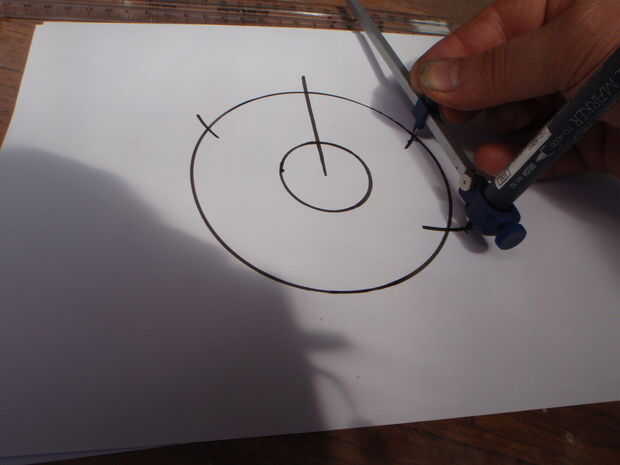

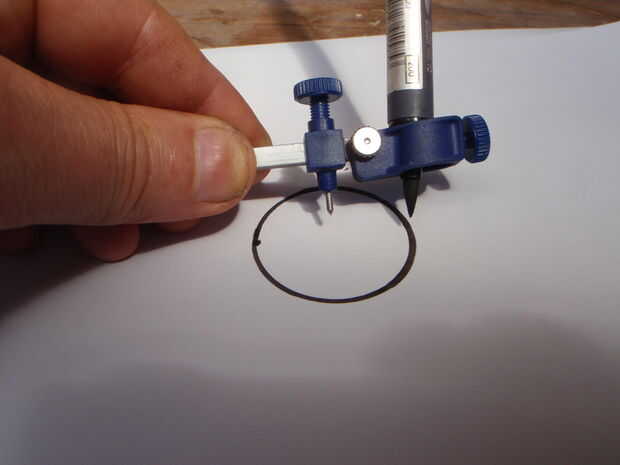

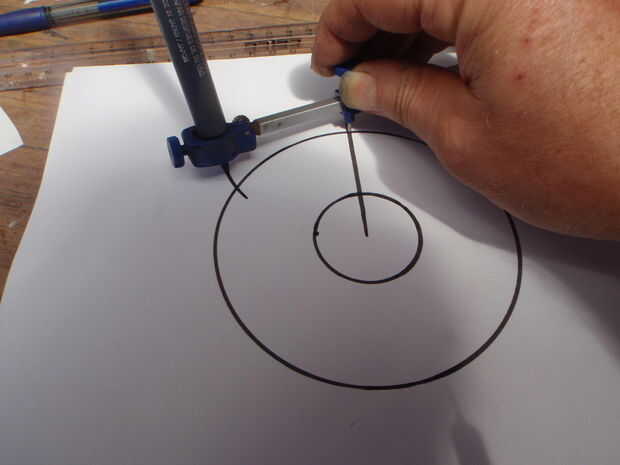

- Si un compás, después de dibujar el círculo de 110 mm no ajustar la brújula, luego puede marcar seis puntos alrededor de la circunferencia del círculo y eligió siempre 2 uno para el punto de montaje de las cuchillas.
- Revisa las fotos si no en cómo hacerlo. (La plantilla fue dibujada con una fotos de un rotulador para la claridad, en la práctica se emplean un lápiz muy afilado de precisión.)

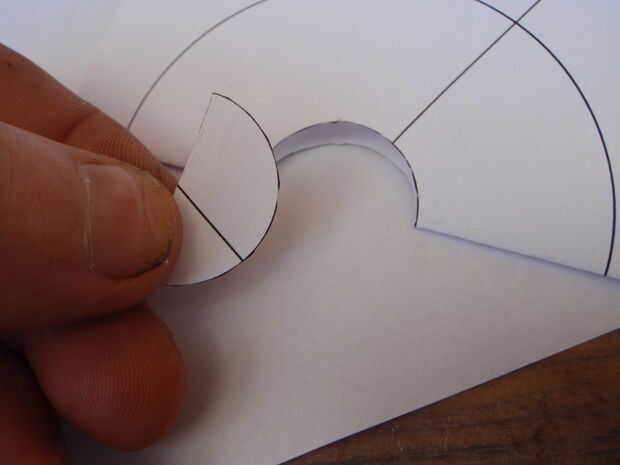

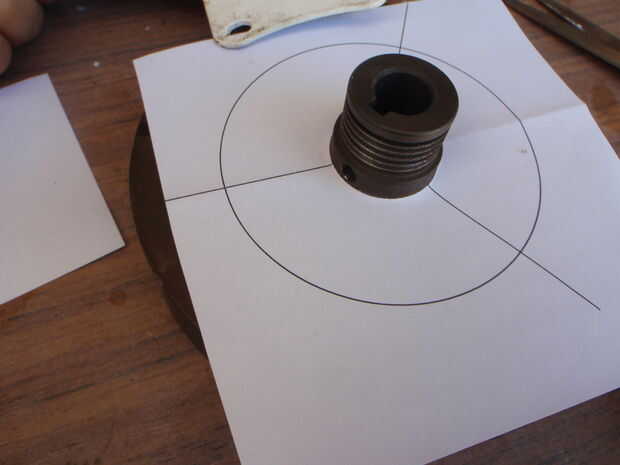

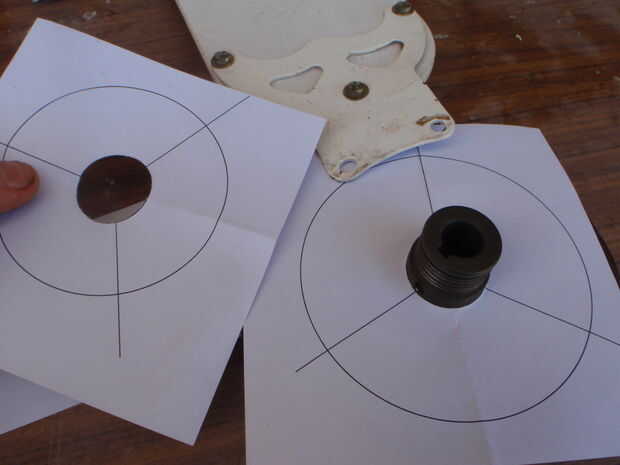

- Puede entonces cuidadosamente dobla el papel por la mitad y cortar el centro

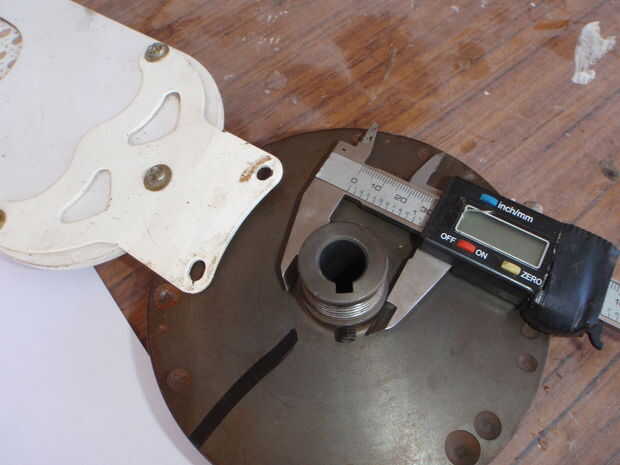

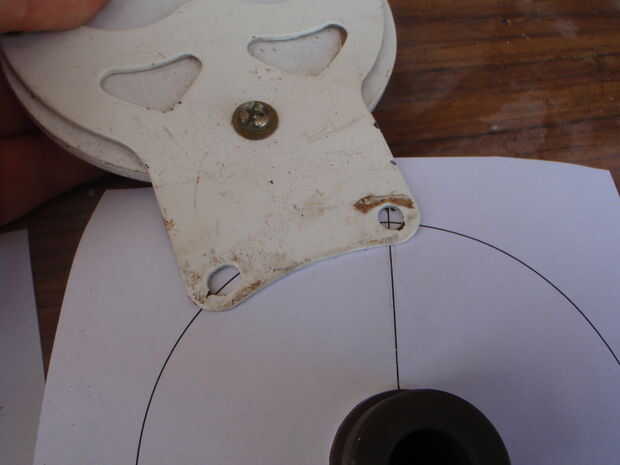

- Compruebe que las cuchillas para la mayoría de volantes y tendrá equilibrio agujeros que tienes que evitar
