Solar Powered corazón Blinky LED colgante joyas (2 / 11 paso)

Paso 2: Esquema y piezas de la lista

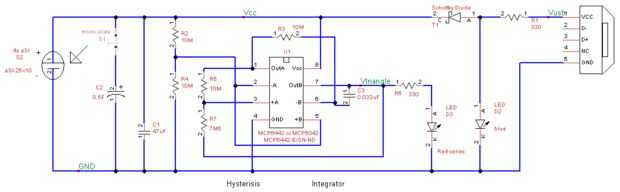

Esquema está por encima.

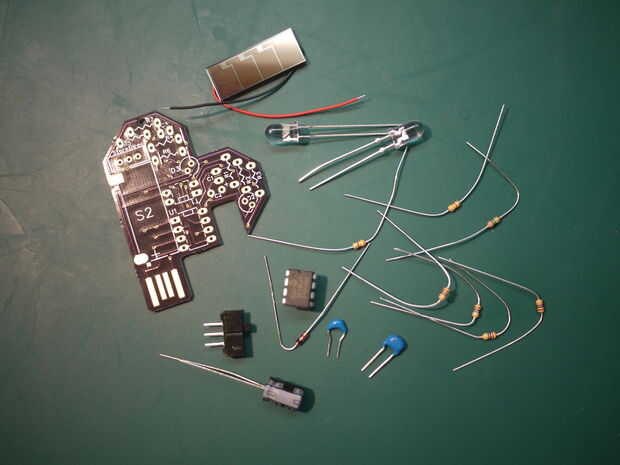

Lista de piezas está por debajo.

C1 - condensador de cerámica de 47uF (uno azul medio)
C3-0.033uF condensador de temporización (uno azul pequeño)
U1 - MCP6042 micro-amp dual op-amp
R7 - resistencia de 7.5M
R1 y R6 - resistencia de 330 ohm
R2 a R5-resistencia de 10M
T1 - 30v schottky
S2 - 4s arsenal solar aSI 25 x 10
C2 - super puede cap
D2 - LED azul, indicador de carga
D3 - LED rojo, Blinky
Interruptor - interruptor SPDT 3 pines 0.1 espaciados

Vea el paso
