Paso 4: Chip y diodo
Siguiente el chip. Tenga muy cuidado con perdida descargas eléctricas, puede freír el chip. Sabemos esto por experiencia, ay. A tierra antes de manipular el chip por tocar primero un objeto metálico grande. Nos encontramos con los tornillos de las salidas de tomacorriente se basan generalmente y a menudo cerca.

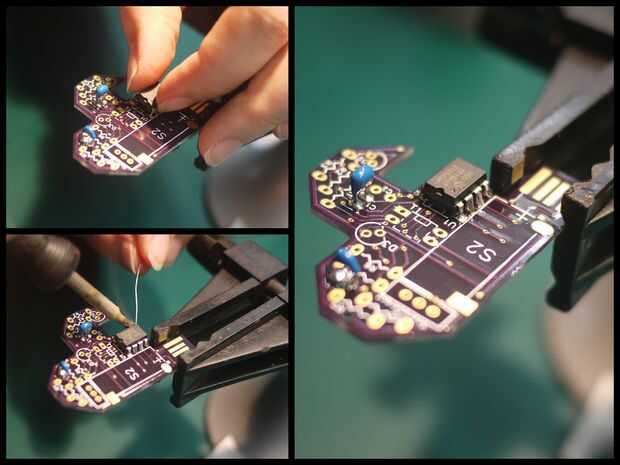

Línea de la viruta en el tablero, U1. El recorte en la viruta debe coincidir con la Plaza sobre la huella de chip board. Se puede ver en la imagen. Que tenga que apretar las puntas a cada lado para conseguirlo a presión en.

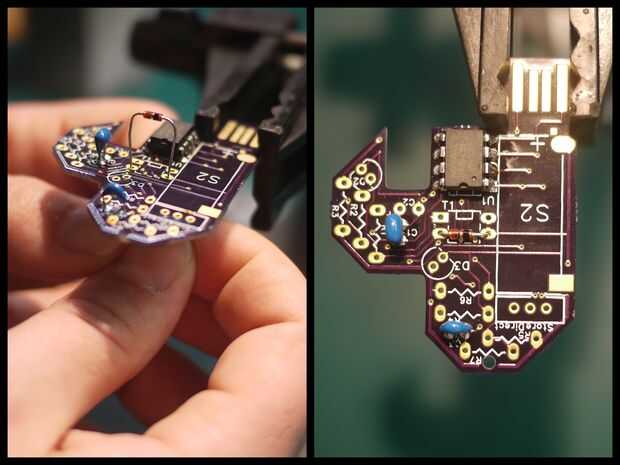

También puede Agregar el diodo de schottky. No me preguntes cómo se pronuncia que, creo que su alemán. Es el tubo de vidrio naranja con la raya negra. Va entre entre pines 2 y 3 de T1 huella, o la parte superior dos como se muestra. Los pernos de la parte inferior dos de T1 están vacíos. La orientación de esta materia, la barra negra enfrenta a la célula solar como se muestra (pin 3).
Soldadura todo en la parte superior como de costumbre.
