Paso 4: Construir la caja de batería

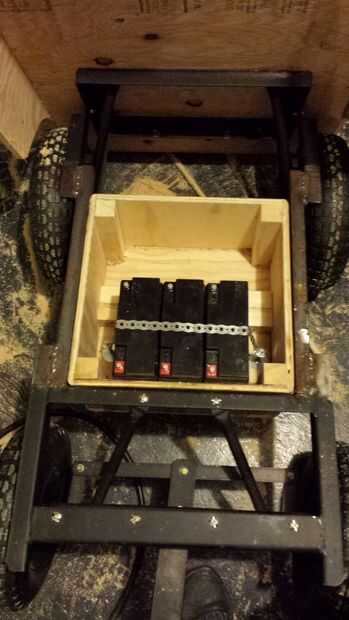

No tengo muchas fotos de esto, porque es aburrido y simple. El chasis marco rieles sentarse unos 15" sobre la tierra, y las baterías que elegí son alrededor de 7" de altura, así razonaba haría la caja 7.5" de alto (interior) y 14.5" x 14,5" cuadrado, ya que se trata de toda la habitación que tenía en el chasis entre los rieles, y adelante del mecanismo de descarga.
Para mantener las baterías en su lugar, pegué una pestaña de 2 x 2 para la parte inferior de la caja de ese tamaño para evitar que las baterías deslice en cualquier lugar, y luego tomé algún fleje de metal y apretó hacia abajo sobre la tapa de las pilas hasta que queden firmes. Si usa este método tenga cuidado de no para apretar demasiado o podría dañar la cubierta de la batería.
Nota: No se muestra en cualquiera de las fotos, pero dobló algunas correas de acero en los soportes para apoyar el fondo de la caja. Estas baterías son pesadas y no quería tomar ningún riesgo, por lo que soldados estas correas al marco donde bajar alrededor de la parte inferior de la caja y copia de seguridad y se sujetan a la madera con tornillos.
Para el cableado, me siento bendecido para tener una tonelada de restos pesados calibre cableado de mi antiguo trabajo y un par de décadas de proyectos viejos, la usé 6awg trenzado de alambre con terminales resistentes. Si fui a comprar materiales de la ferretería yo probablemente habría utilizado 8awg y terminales estándar no hay efectos negativos. Las tres baterías están conectadas en paralelo (conectado a conectado con +, - conectado a - conectado a-).

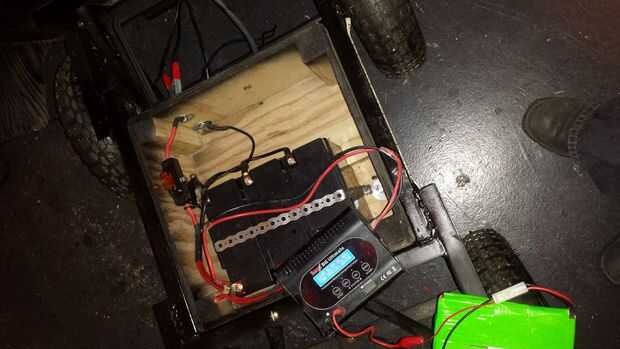

En una de las fotos arriba estoy utilizando las baterías para alimentar mi cargador de iones de litio de... que está sin relación a este proyecto pero utiliza la fotografía para mostrar:
- El ATX de 12V "Maxi" sostenedor del fusible. Usé un portafusibles Maxi porque tuve uno, y también porque si pongo los motores en esta cosa, es posible necesitar mucha corriente y yo quería que la capacidad de expansión. ADVERTENCIA - esto no pase. Cada una de estas baterías puede poner hacia fuera sobre 100 si pone en cortocircuito. Que tipo de poder se le causa un muy mal día si descargado accidentalmente.

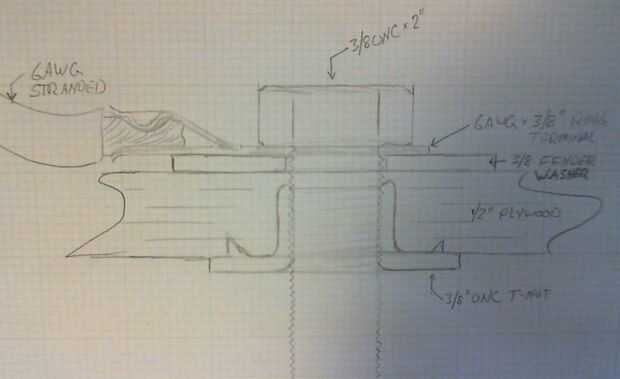

- Cómo enruta energía hacia fuera a través de la madera contrachapada. No hay espacio para sólo ejecutar un cable sobre el reborde de la caja, y quería poner terminales en la parte exterior de la caja, así puedo conectar esto y a él fácilmente. Por ejemplo el cargador de baterías de litio que se muestra arriba se conecta con pinzas de cocodrilo. Con terminales en la parte exterior de la caja me permite conectar el cargador a los bornes y dejarlo sin salir de la caja en posición vertical. También he incluido un bosquejo de cómo se hacen estos terminales. Lo he hecho en una serie de proyectos y es una de mis formas favoritas para crear terminales simples, baratos en el lado de una caja de electricidad que puede llevar un montón de corriente en una pizca. ADVERTENCIA: estos terminales están expuestos en el exterior y susceptibles a ser corto! Esta es otra razón que es muy importante tener una conexión fundida en la batería. Si me ha tocado una llave a través de estos terminales con ningún fusible, podría crear un destello de arco peligroso y posiblemente un fuego.
