Solar powered LED joyería Blinky (2 / 10 paso)

Paso 2: Esquema y piezas de la lista

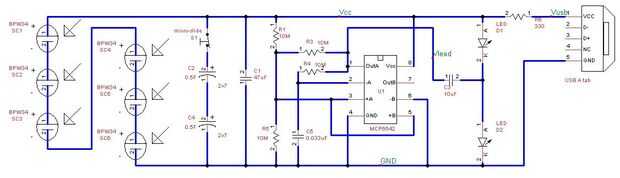

Esquema está por encima.

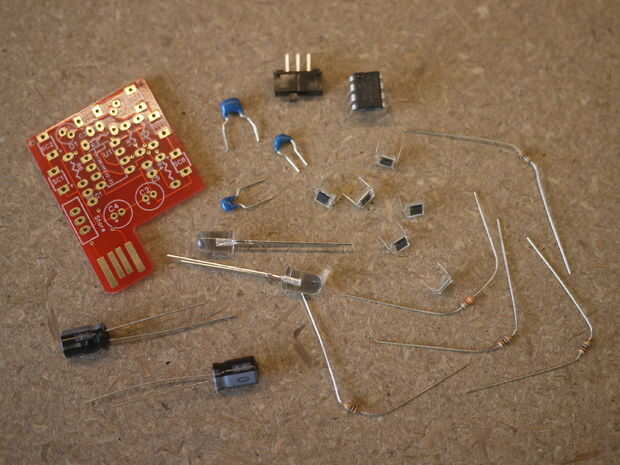

Lista de piezas está por debajo, en el orden sugerido de Asamblea.

C1 - condensador de cerámica de 47uF (uno azul medio)
C3-10uF condensador de cerámica (uno azul pequeño)
C5 - 0.033uF condensador de temporización (TINY tan uno)
U1 - MCP6542 micro-amp dual comparitor
R6 - resistencia de 330 ohm
R1, R3, R4, R5 - resistencia de 10M
SC1 a través SC6 - fotodiodo BPW34
D1 y D2 - LED parpadeando de rojo
Interruptor - interruptor SPDT 3 pines 0.1 espaciados
C2 y C4 - 0.5F 2v7 puede super cap
