Paso 2: diseño

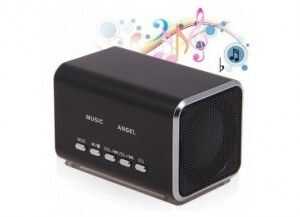

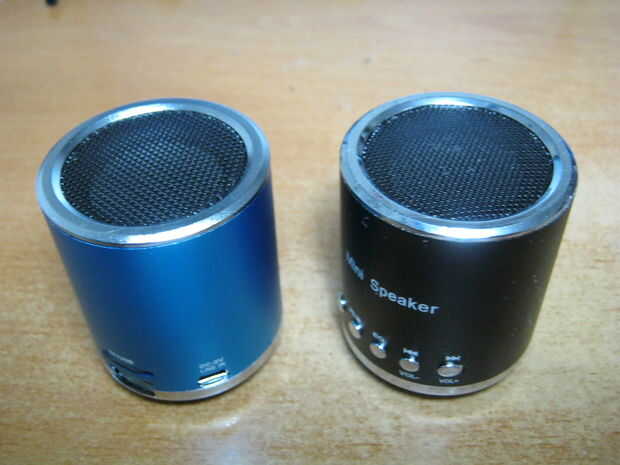

Primero he buscado reproductores mp3 baratos. Son alrededor de 8-12$ y su rendimiento es bastante bueno, incluso tienen radios y equilizers. He comprobado muchos tipos, marcas y formas; rectangular, cúbica, aspecto prismas etc. Algunos son más grandes y equipo de música, otros más pequeños y mono, con diseños muy similares, todos ellos parecen han sido fabricados en la misma fábrica en China. Compren unos 2-3 de ellos y empezaron ellos, desmontado, de disección rompió uno o dos totalmente, llevaron a cabo las partes.

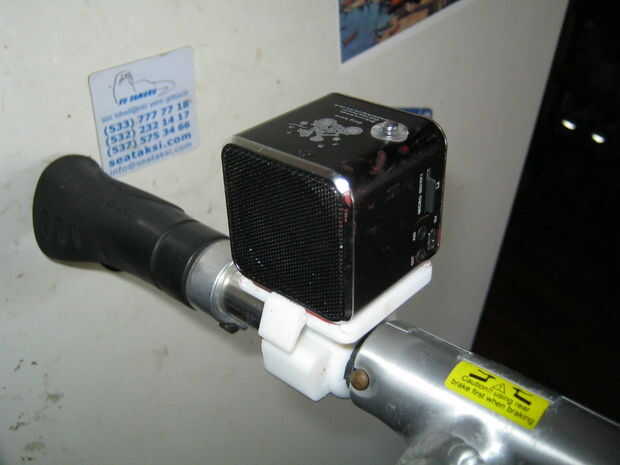

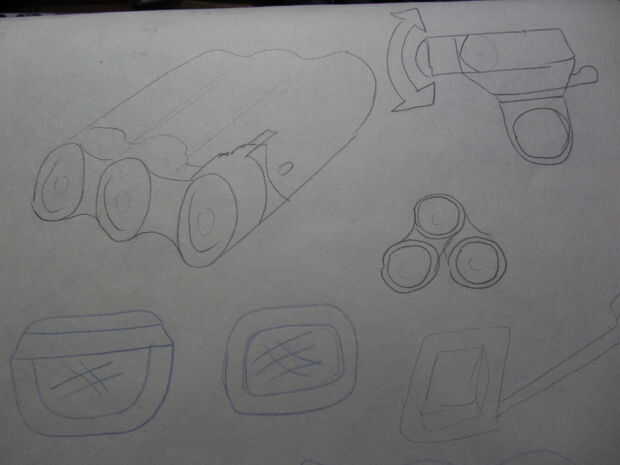

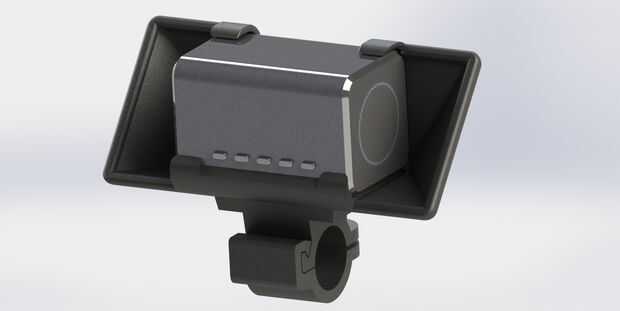

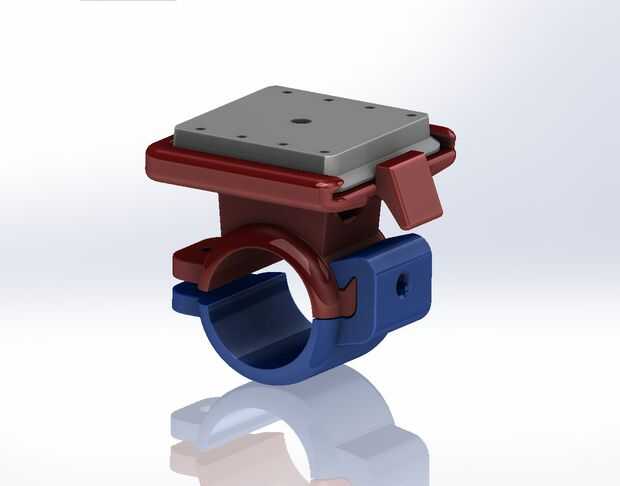

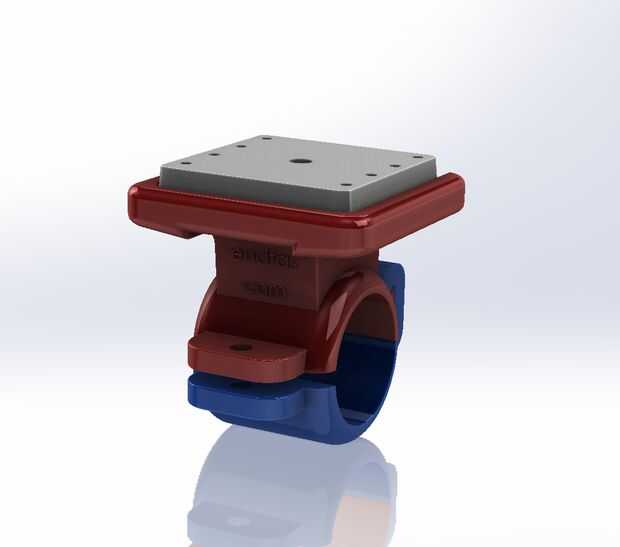

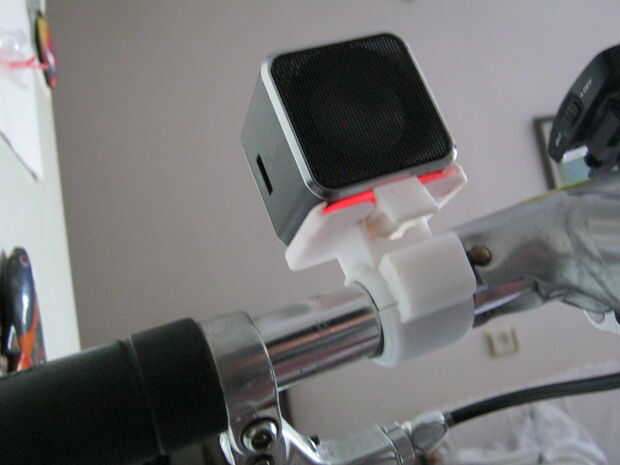

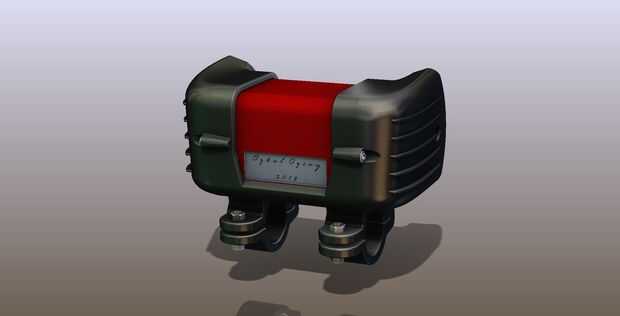

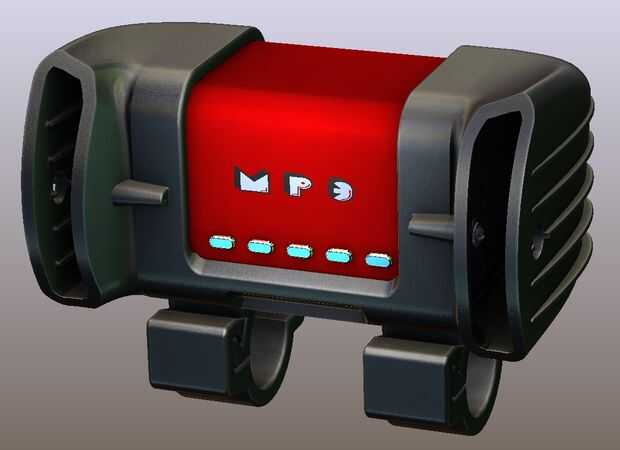

Entonces he empezado a bosquejar algunos diseños en torno a las formas y tamaños de los reproductores de mp3 a mano. Me ha producido dos titulares de reproductor de mp3 estéreo en primer lugar, no comoel primero de ellos, desarrolló una segunda forma más orgánica. 3d impreso y lo.

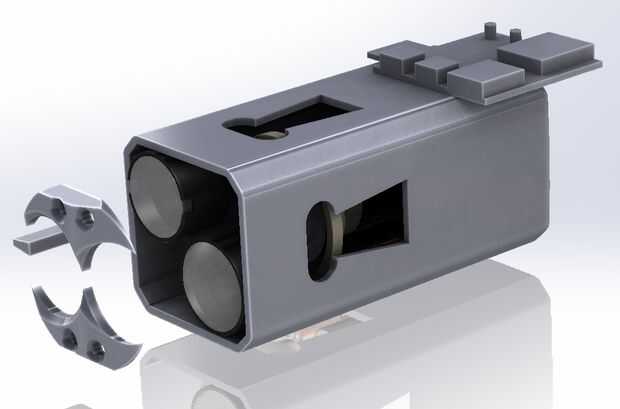

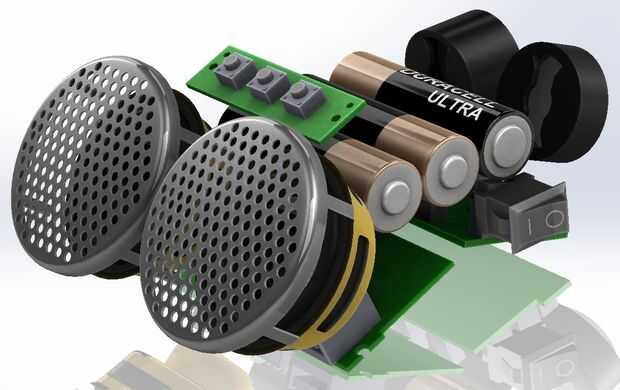

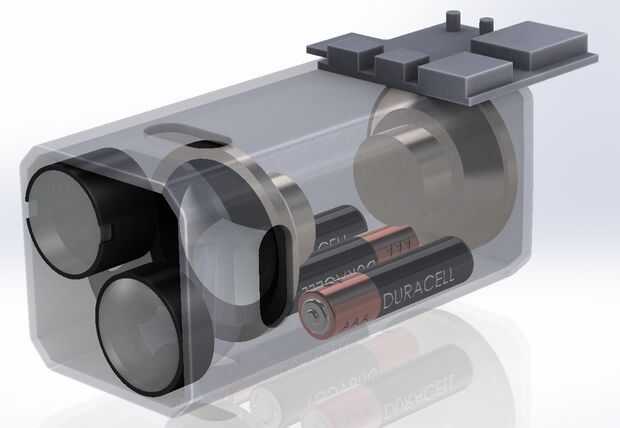

Al principio planeaba sacar sólo los componentes electrónicos del reproductor mp3 y usarlos en mi propio diseño y añadir los circuitos de iluminación y leds al lado de ellos. Los reproductores de mp3 que yo he disecado primero eran un poco grandes, estéreo con mandos a distancia etc. y tenían 3-4 mini PCB, grandes altavoces en el interior, ocupando volumen bastante grande. Los bocetos de computadora que primero hice parecía un poco abultada para mí y he dieron esa idea y en lugar de ello planearon usar un pequeño reproductor de mp3 mono como un todo y propósito diseñan un módulo de iluminación que coincidirá con el muy bien formando un producto de música luz combo.

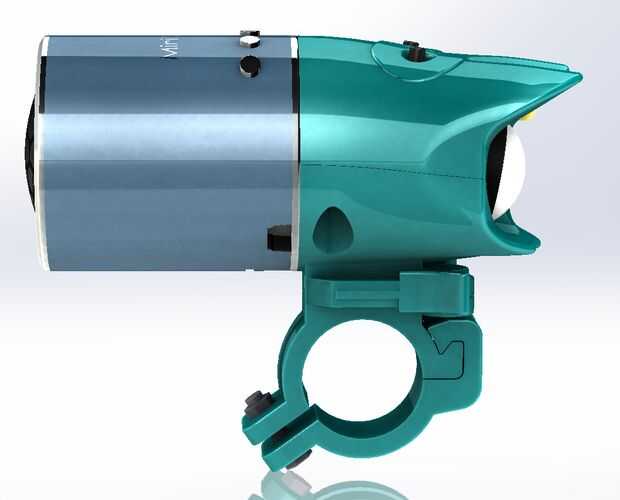

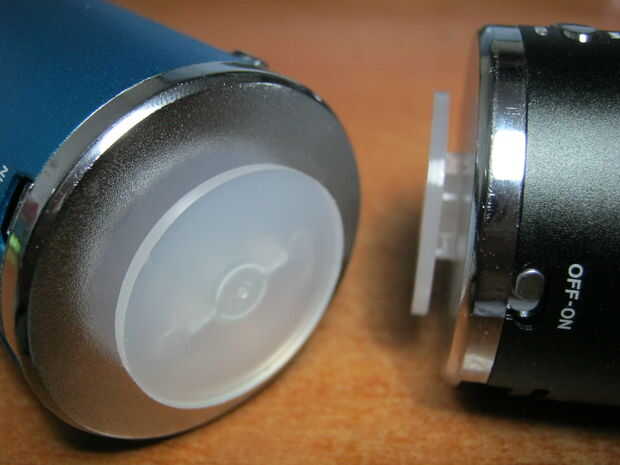

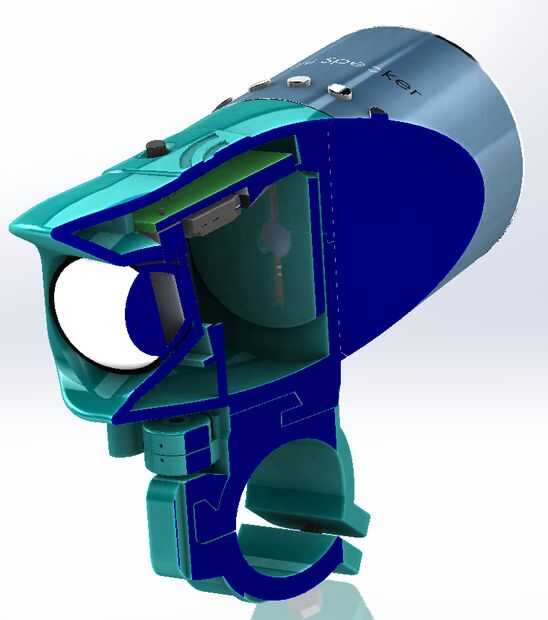

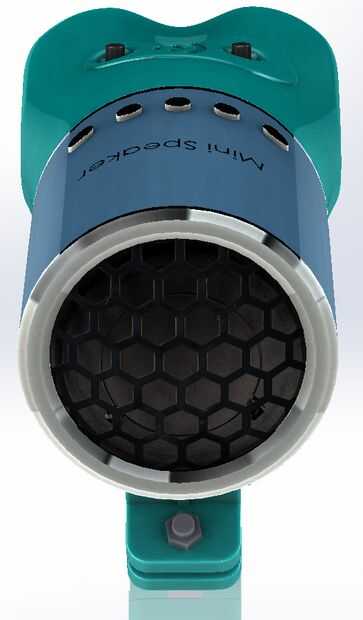

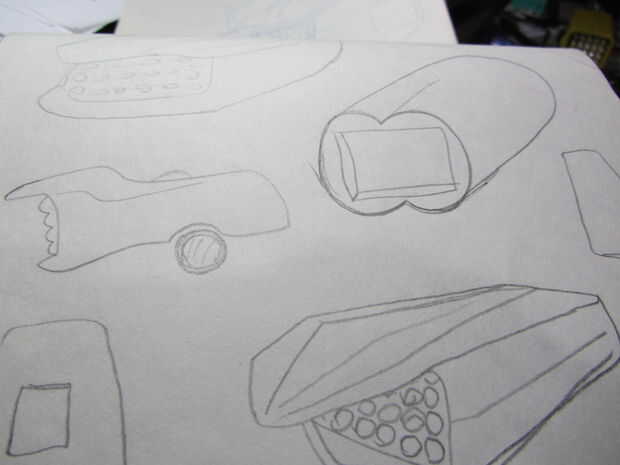

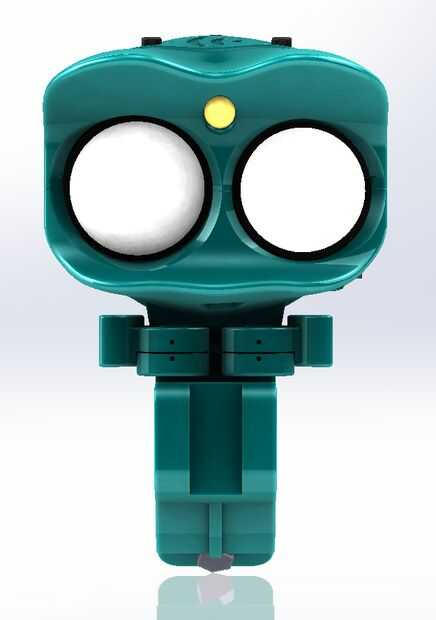

Más tarde hizo algunos bocetos con el reproductor de mp3 mono pequeño de mi propio diseño de luz, uno de los diseños y modelado en Solidworks. Durante el modelado del diseño también evolucionaron, por nuevas inspiraciones e ideas. Utiliza una lente de gran angular en uno de los leds de 1W y una lente de ángulo más estrecha en el otro. La lente gran angular también se volvía hacia la tierra como un rayo corto iluminación mientras que el otro led proyectaba la luz más adelante. He hecho los detalles necesarios en el diseño para ser montado para el reproductor de mp3 mono cylindirical. Lo bueno es este jugador que tiene una pequeña base plástica que es muy adecuada para ser usado como una parte que se enclavija entre mi linterna diseñada y reproductor de sí mismo.
