Paso 4: circuitos
Hackeado de una antorcha de mano baratos o nuestro circuito solar bicicleta cargada luz proyecto de piezas se pueden utilizar para la construcción de este producto.

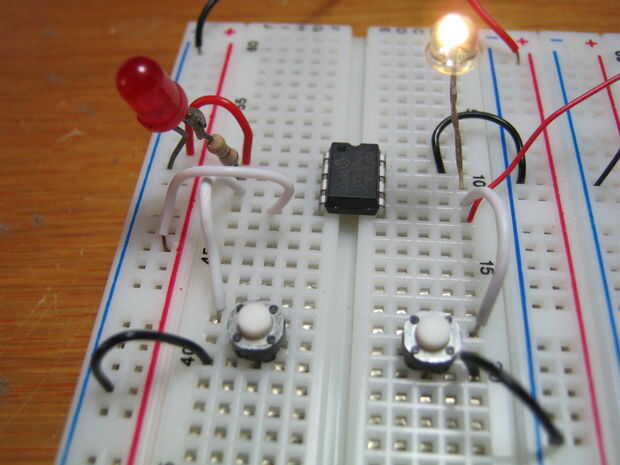

Nuestro proyecto luz solar bicicleta cargada es controlado por un microprocesador (PIC12F675) luz inteligente con 9 modos de iluminación. Modos y potencia de iluminación se pueden cambiar mediante el uso de dos interruptores en el circuito. Los modos de runnning son;
1. doble 5 mm led flash
2. doble 1W LED triple flash
3. flash de leds de 1W doble continuadas
4. 1er grado de potencia continua + flash/2seconds
5. 2 º grado de la energía continua
6. 3er grado de la energía continua
7. 4 º grado de energía continua
8. 5 º grado de la energía continua
9. modo de flash de señal SOS. Parpadea con 2 LEDs de 1W de señal de socorro SOS.
Tiene una potencia de salida para leds de alta potencia por un transistor mosfet y un rendimiento más débil para la conducción de uno o dos leds de 5mm blanco. Existe la posibilidad de conectar un sensor de luz de la antorcha para que funcione automáticamente, pero en mi diseño de producto no usar ese sensor y no hay ningún agujero en el producto para su colocación. Pero se puede perforar fácilmente un agujero.
Hay un pequeño tutorial sobre soldadura en mi sitios web robótica si eres nuevo en la Asamblea de circuito y soldar.
