Paso 2: circuito

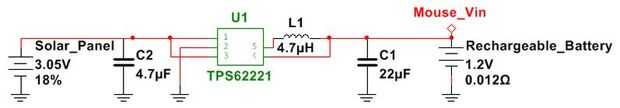

Convertidor de voltaje:

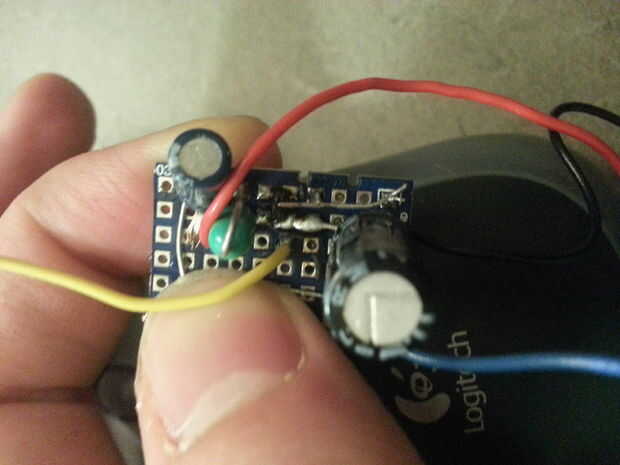

El circuito parece bastante simple, con un convertidor de voltaje hacia abajo. El convertidor puede tomar como máximo una tensión de 6 voltios y en esta configuración el regulador puede salida 1,5 voltios según esta hoja de datos. Este circuito puede parecer fácil en primer lugar, pero debido al tamaño de la viruta, puede tomar aproximadamente una hora o así que poniendo atención con consejos regulares soldador y calibre más grande, alambre de la soldadura. El circuito fue puesto en el protoboard SMD y los componentes se encontraron en el armario de suministro electrónico de mi escuela. Estoy absolutamente seguro que el circuito podría ser menor, pero en el momento no me los componentes más pequeños de montaje superficial. Si esto se hace los circuitos podrían caber fácilmente dentro del ratón.
De lo contrario el circuito se corta con una sierra de cinta con una fina cuchilla dentada de otro laboratorio. Después de los cables de calibre 26 fueron utilizados para conectar los dos terminales de la batería. Esto es hecho desarmar el mouse, para soldar los dos hilos, algunos agujeros en la carcasa del ratón y pase los dos cables a través de la carcasa.
Paneles solares:

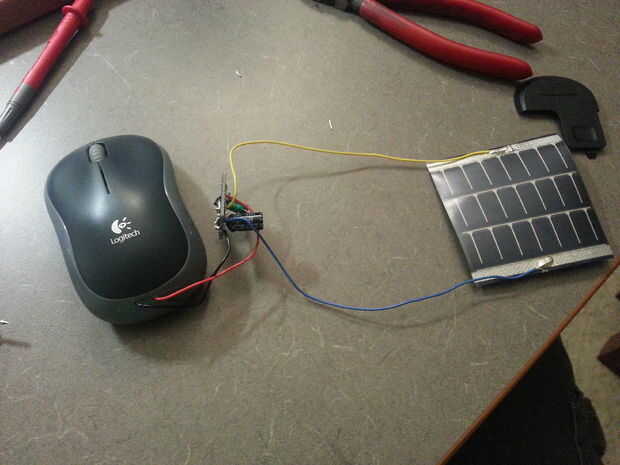

Después de esto los paneles solares necesitan ser atendidos. Los paneles solares vienen con una cubierta plástica que cubre los cables positivo y negativo del lado del panel solar, por lo tanto debe ser pelada detrás. Esto puede hacerse con un cuchillo del Exacto, donde el plástico es básicamente fileteado de las puntas de metal. 26 cable calibre entonces necesita soldar hacia abajo aplicando flux a los conductores y luego de soldadura abajo. Cuando se conecta al circuito regulador Asegúrese de comprobar el voltaje en el panel solar por lo que no está polarizado en la dirección equivocada.
