Paso 4: Conecte el RTC al Arduino...

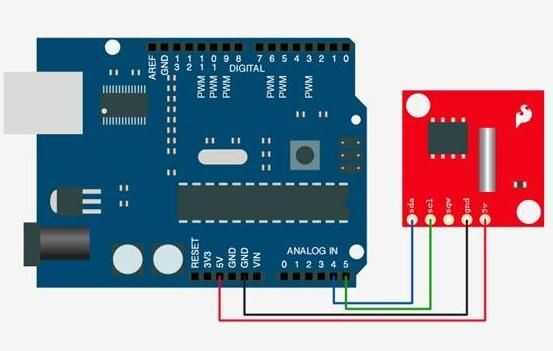

Tendrás que usar un Arduino con conexión USB Serial para este paso. Conecte los pernos de energía de la Junta de arranque RTC y los pines SDA y SCL a los pines SDA y SCL de tu Arduino. Pernos de diferentes se asignan como SDA y SCL en diferentes placas de Arduino, así que aquí están las clavijas de cada placa...
- Arduino UNO: SDA - pin A4, SCL - pin A5
- Arduino Mega, Due: SDA - pin20, SCL - pin21
- Arduino Leonardo, Micro: SDA - pin2, SCL - pin3
Refiera a los cuadros anteriormente para obtener ayuda.
