Paso 9: Probar el convertidor de potencia

Antes de utilizar el convertidor de corriente USB, es importante probarlo para asegurarse de que todo está conectado correctamente para que no dañe su dispositivo USB. Un cable de prueba sencilla se puede construir para hacer fácil la prueba.  Este cable será muy útil para sus futuros proyectos de la USB.

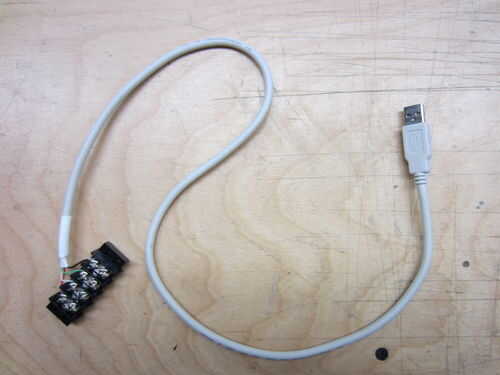

Para construir el cable de prueba, necesitará una barrera de cuatro posiciones (Radio Shack 274 658) y un cable USB con un conector macho tipo A.

1. Cortar el cable USB, quitar la capa externa y blindaje.

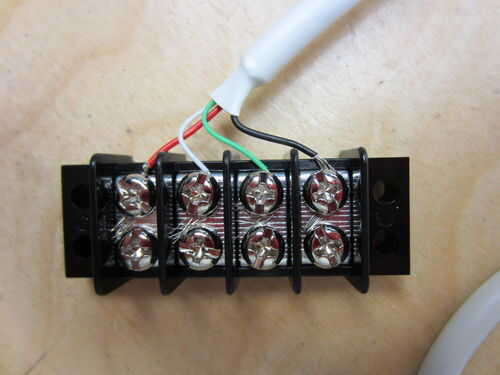

2. Conecte los cables a la barrera como se muestra en las dos primeras fotos.  Usé algunos tubería encogible para proteger los cables; cinta aislante también funcionaría.

Prueba el convertidor de corriente USB:

1. Conecte una fuente de alimentación para el convertidor de potencia utilizando la tira de barrera en el lado de la caja.  Para propósitos de prueba, usé una batería de 9 voltios.

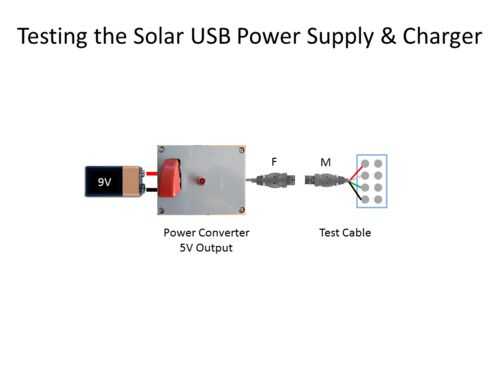

2. Conecte el cable de prueba USB para el conector hembra del USB del convertidor de potencia como se muestra en el tercer diagrama.
3. Gire el interruptor de potencia en el convertidor de corriente a la posición "On".

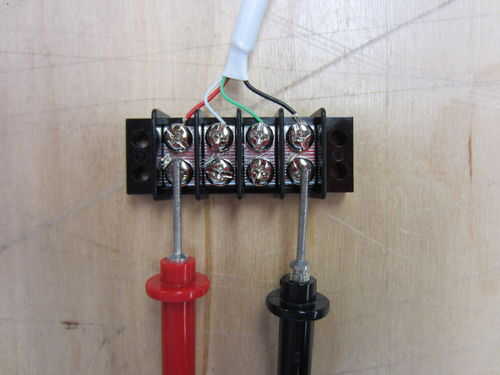

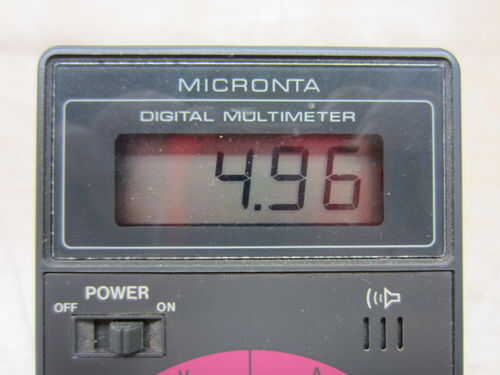

4. Con un multímetro, póngalo a prueba de voltios DC y toque las puntas de prueba para el positivo (rojo) y tierra (negro) cables como se muestra en la foto cuarta.  La tensión debe leer muy cerca de 5 voltios, como se muestra en la foto Quinta.
5. Apagar la alimentación utilizando el interruptor sobre el caso y verificar que la tensión no está presente - el medidor debe leer cero.

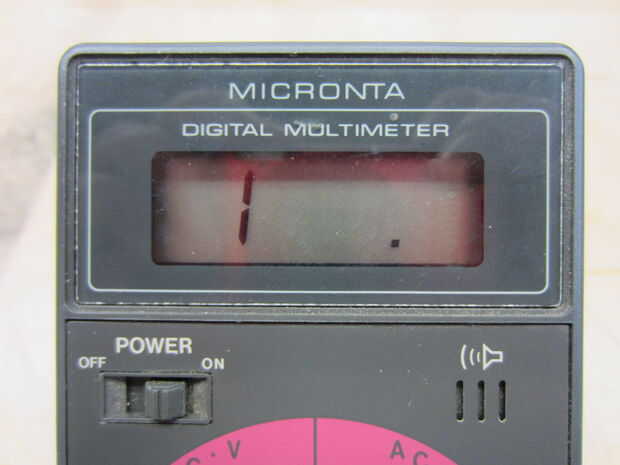

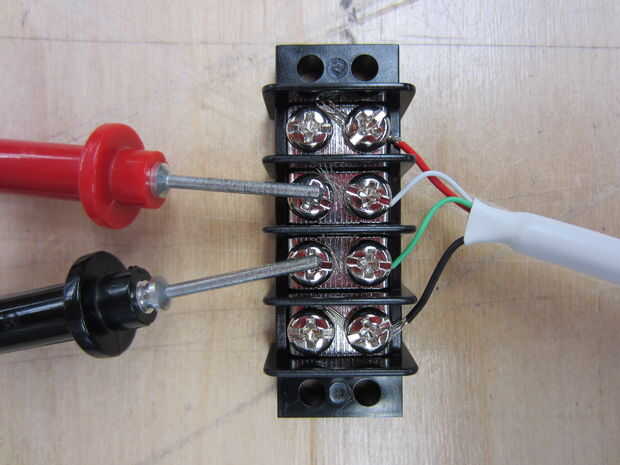

6. Conjunto el multímetro para medir resistencia y toque la prueba las puntas de prueba a los datos de dos líneas (blanco y verdes) como se muestra en la foto sexta.  El medidor debe indicar que la resistencia es infinita (es decir, no conectado) como se muestra en la foto séptima.
