Paso 11: Probar el cargador de Apple

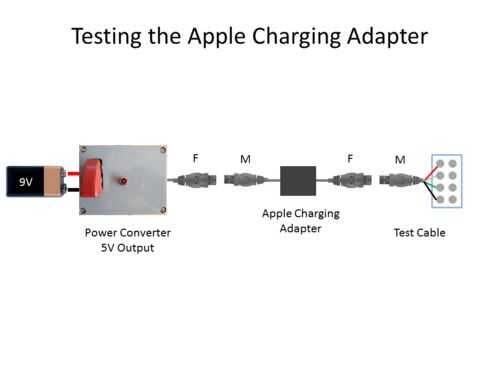

- Conecte el Apple adaptador para el convertidor de corriente y el cable de prueba al Apple adaptador de carga como se muestra en el primer diagrama de carga.
- Prueba de las líneas de alimentación (rojas y negras) que hicieron en los dos pasos anteriores para comprobar que 5 voltios están presentes cuando el convertidor de corriente y tensión no está presente cuando el inversor está apagado.
- Gire el interruptor de potencia en el convertidor de corriente a la posición "On".

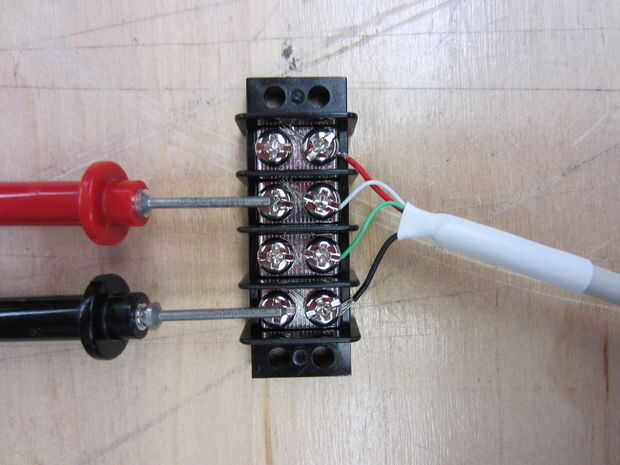

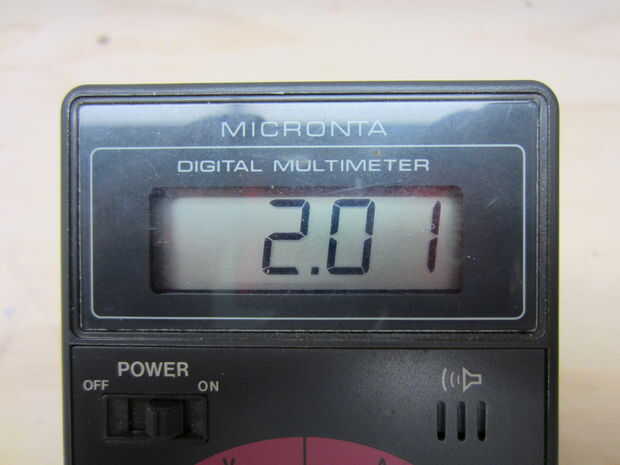

- Con un multímetro, ponerlo a prueba para voltios de DC y toque la prueba sondas a los datos de blanco plomo y plomo (negro) de la tierra como se muestra en la segunda foto. La tensión debe leer muy cerca de 2 voltios, como se muestra en la tercera foto.

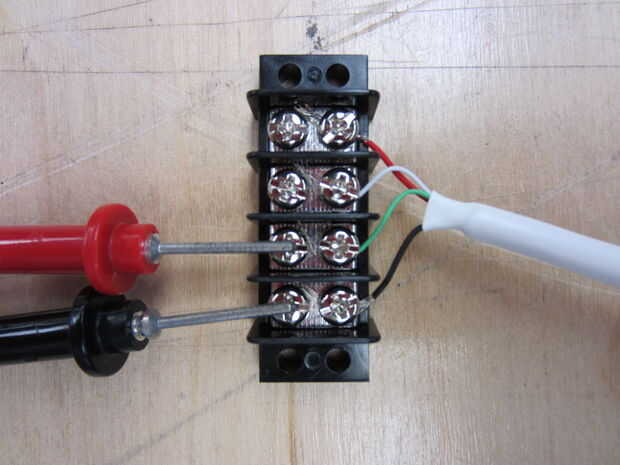

- Sondas de la prueba a los datos de verdes plomo y plomo (negro) de la tierra como se muestra en la cuarta foto. La tensión también debe leer muy cerca de 2 voltios.
- Apagar la alimentación utilizando el interruptor en la caja y repita los dos últimos pasos y verificar que la tensión no está presente - el medidor debe leer cero.
Voila! El proyecto está ahora completado.
Una última ADVERTENCIA: es muy importante probar bien el el convertidor de corriente, carga cable y Apple carga adaptador antes de alimentar o cargar sus dispositivos o puede dañarlas. También, aunque he probado con varios dispositivos (un Apple iPod Touch, un Nano de Apple y un HTC Incredible 2) lo mejor de mi capacidad, no puedo tomar responsabilidad por los daños que esto puede causar a su dispositivo.
