Paso 1: partes

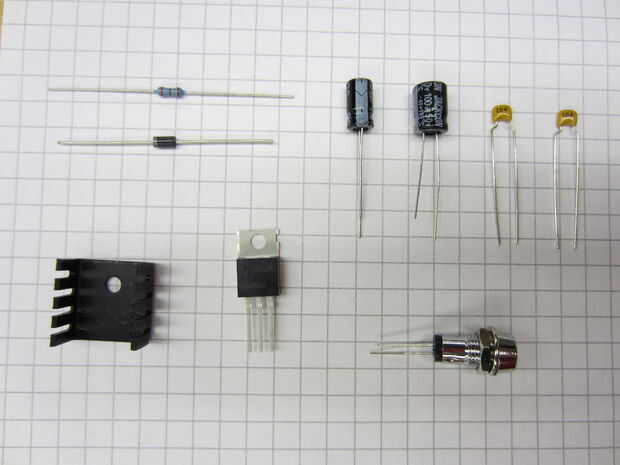

- Regulador de voltaje LM7805 5 voltios 2,2 amperios (Jameco 786138) 1
- 1 disipador de calor para LM7805 (Jameco 158051)
- 1 disipador de calor de montaje kit de disipadores de calor TO-220 (Jameco 34121)
- 1 47 uF 50 v condensador electrolítico de (Jameco 31114)
- 1 100 uF 50 v condensador electrolítico de (Jameco 158394)
- condensadores cerámicos de 2 0.1uF 50 voltios (Jameco 544921)
- 1 amp de 50 voltios 1 1N4001 diodo (Jameco 35975)
- 1 2 voltios 20 mA LED con bisel cromado (Jameco 141129)
- 1 150 ohmios 1/4 vatio resistencia

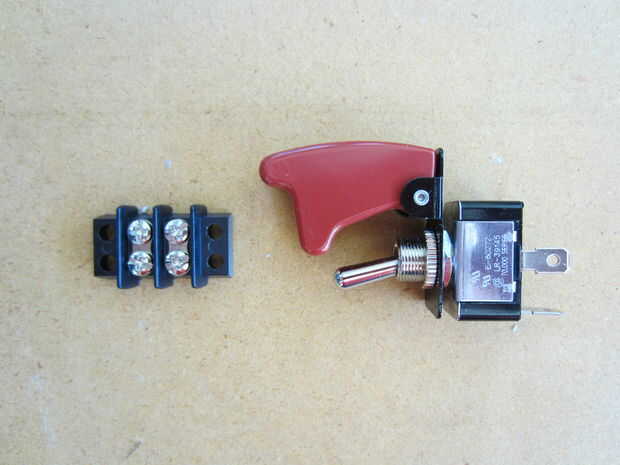

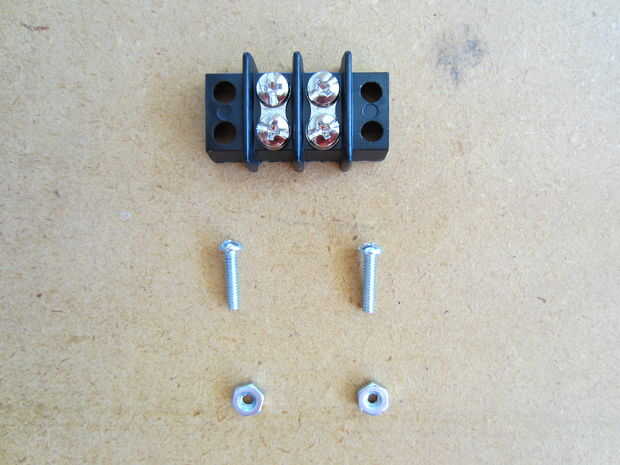

- 1 tira de barrera doble de posición 2 (Radio Shack 274-656)
- 1 interruptor de poste único tiro singular (SPST) (Radio Shack 275-602 o similar). Tenía un interruptor con una cubierta de seguridad rojo así que yo - la cubierta de seguridad es opcional pero hace que se vea genial!

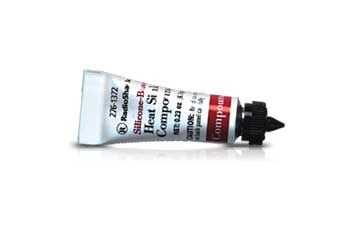

- 1 tubo disipador de calor compuesto (Radio Shack 276-1372)

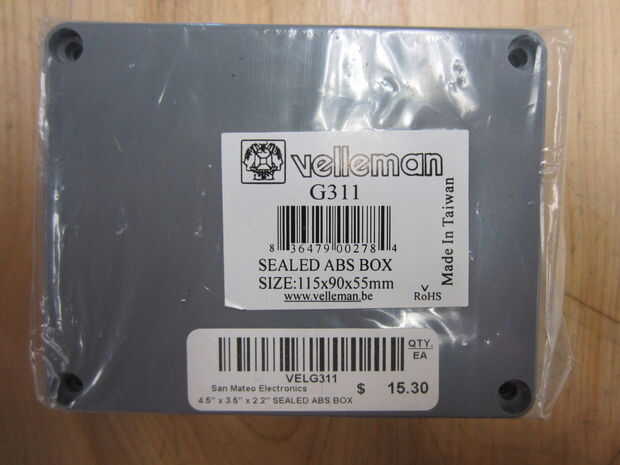

- 1 estuche de plástico (Velleman G311 o similar) - no más pequeño de 4.5 "x 3,5" x 2.2 "

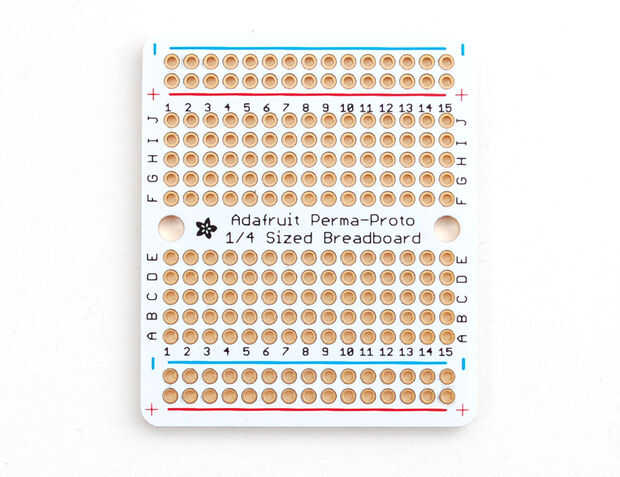

- 1 circuito impreso tablero (Adafruit parte cuarto Perma-Proto-tamaño placa PCB # 589)

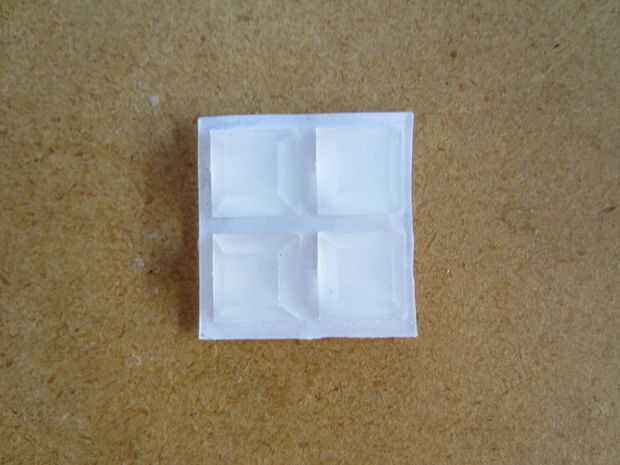

- 4 pies de goma (disponible en ferreterías - también llamada goma parachoques)
- 2 tornillos de #6-32 x 1/2" de la máquina con cabezas redondeadas
- 2 #6-32 tuercas

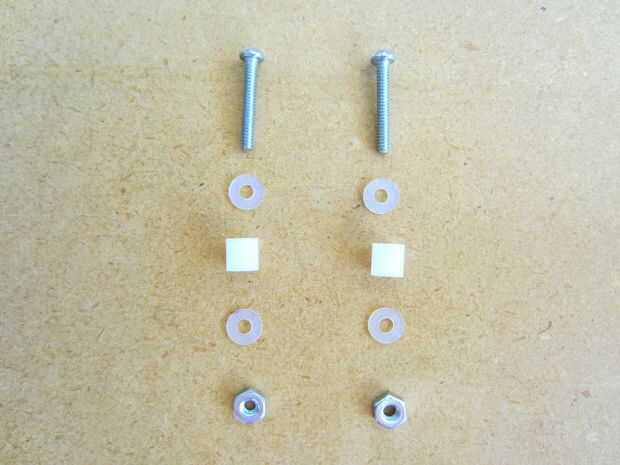

- 2 #4-40 x 3/4" máquina de pernos con cabezas redondeadas
- 2 arandelas de nylon 6/6
- 2 1/4" #4 espaciadores de nylon (#6 puede también ser utilizado)
- 2 tuercas #4-40
- 12" cable rojo
- 12" alambre negro

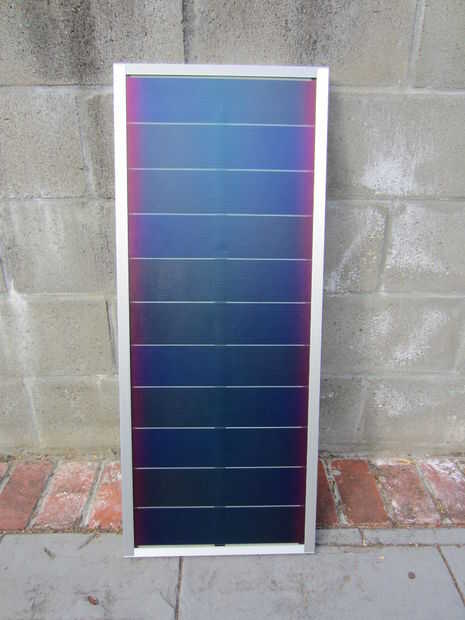

- El Panel solar o celda solar grande
Las piezas siguientes son necesarios para construir el cable de carga USB (se muestran fotos de las piezas en el paso 7):
- 1 cable del USB con un conector tipo macho y una hembra de un conector tipo
- Cinta aislante
- (Opcional) de la tubería del encogimiento del calor
Las piezas siguientes son necesarios para construir el adaptador de carga de Apple (se muestran fotos de las piezas en el paso 8):
- 1 cable del USB con un conector tipo macho y una hembra de un conector tipo
- 1 pletina para la manzana carga circuito (Radio Shack 276-159)
- 1 caja de plástico pequeña no más pequeño de 3 1/8" de largo, 2" de ancho y 1 3/8" profundidad
- 1 pequeño pedazo de material aislante
- 6" cablecillo aislado
- 75K 2 ohmios 1/4 watt resistencias
- 2 51K ohmios 1/4 watt resistencias
Las piezas siguientes son necesarios para construir el cable de prueba utilizado en los pasos 9, 10 y 11:
- 1 cable del USB con un macho de un conector tipo
- 1 barrera de posición cuatro (Radio Shack 274-658)
- 1 nueve voltios
Se necesitan las siguientes herramientas:
- Cautín y soldadura
- Cortadores y peladores de alambre
- Cuchillo pequeño
- Destornilladores pequeños (cabeza Philips y cabeza plana)
- Taladro eléctrico y brocas de tamaño surtidos
- Pistola de calor (opcional si se utiliza tubería del encogimiento del calor)
