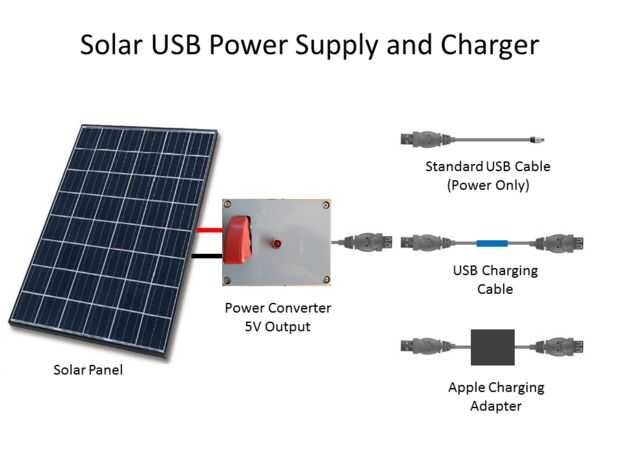

Paso 2: Cómo funciona
- El convertidor de corriente se conecta el Panel Solar y reduce la tensión a una salida regulada de 5 voltios apto para alimentación y carga de dispositivos USB. El convertidor de potencia aceptará hasta 35 voltios como entrada si se utiliza el regulador de tensión especificado.
- El cable estándar del USB conecta el convertidor de corriente al dispositivo USB y se utiliza para alimentar el dispositivo y para más viejos dispositivos USB puede utilizarse para cargarlas.
- El cable de carga USB es un cable USB estándar modificado para implementar el estándar que permite que el dispositivo ' conocer ' que puede extraer suficiente corriente para cargar el dispositivo de carga USB. Más detalles sobre esto pueden encontrarse en el paso 7.
- El adaptador Apple de carga contiene un circuito que permite que los nuevos dispositivos de Apple ' conocer ' que puede extraer suficiente corriente para cargar el dispositivo. Más detalles sobre esto pueden encontrarse en el paso 8.

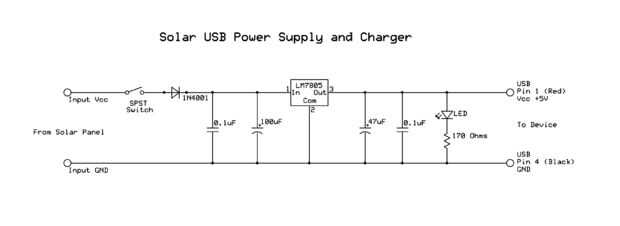

En el segundo diagrama se muestra el diagrama esquemático para el convertidor de potencia. Es un circuito simple y estándar que utiliza un regulador de voltaje para convertir el voltaje de entrada a una regulada de 5 voltios. Tenga en cuenta que hay un diodo en el circuito (al lado del interruptor) que protegerá el circuito si la potencia de entrada conduce desde el panel solar están conectados incorrectamente.

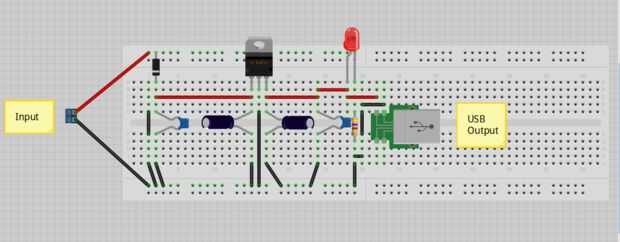

En el tercer diagrama se muestra la disposición física y cableado para el circuito.
