Solar Powered USB de alimentación y cargador de (7 / 12 paso)

Paso 7: Montar el Cable de carga USB

Según las especificaciones de USB, la técnica debe usar un cargador USB para indicar a un dispositivo que puede dibujar completo corriente para cargar es por cortocircuito (conectar) las líneas de dos datos juntas.  Esto funciona para la mayoría de los dispositivos excepto los dispositivos de Apple que están cubiertos en el siguiente paso.  El inversor construido en los pasos anteriores puede proporcionar energía a un dispositivo USB pero las líneas de datos quedan desconectadas para que dispositivos más recientes no se cargarán con solo el convertidor de corriente y un cable USB estándar.  Este paso describe cómo modificar un cable USB para cargar.

Las piezas siguientes son necesarios para este paso:

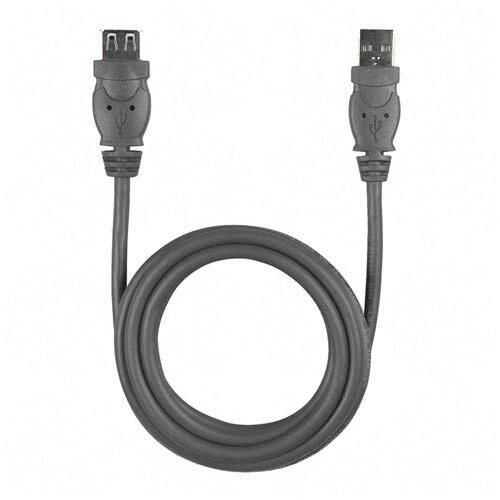

• Cable USB con un conector tipo macho y una hembra de tipo de un conector (se muestra en la primera foto).
• Cinta aislante.
• (Opcional) de la tubería del encogimiento del calor

Siga estos pasos para construir el cable de carga:

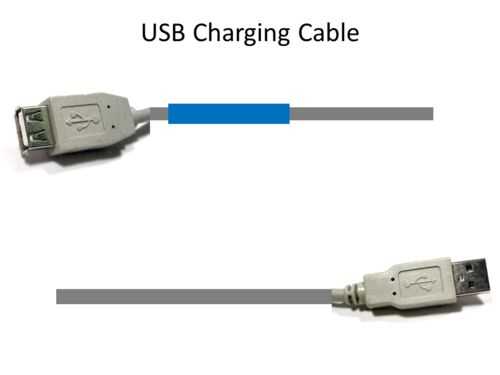

1. Corte el cable por la mitad.  Opcionalmente se deslice un trozo de tubo por un extremo del cable del encogimiento del calor.  Ver el segundo diagrama.
2. Usando un cuchillo, retire con cuidado el blindaje exterior de los cables USB.  Con pelacable, tira de los cables como se muestra en el tercer diagrama.

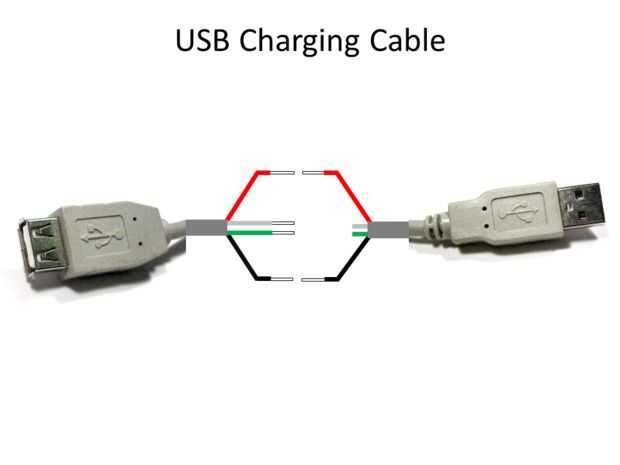

3. Conectar y soldar los cables varios como se muestra en el diagrama IV.  Tenga en cuenta que las líneas de datos se conectan el cable USB con el conector hembra .

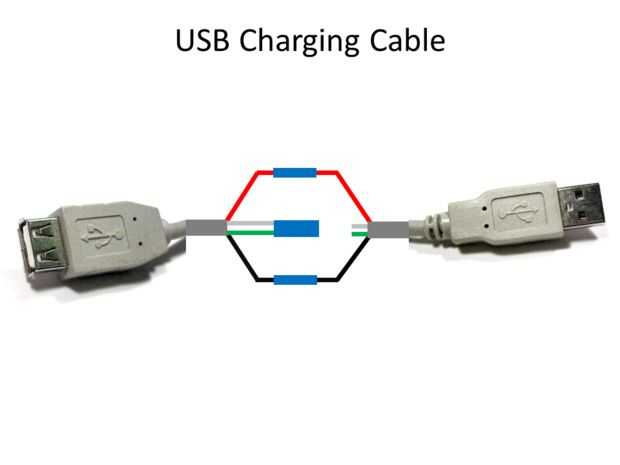

4. Aislar las conexiones expuestas con cinta eléctrica como se muestra en el diagrama de quinto.

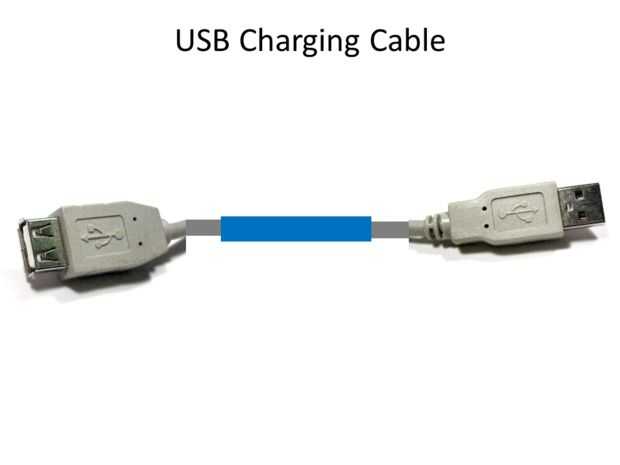

5. Envuelva cinta eléctrica sobre los cables o uso tubería para sostener los alambres individuales como se muestra en el diagrama VI del encogimiento del calor.

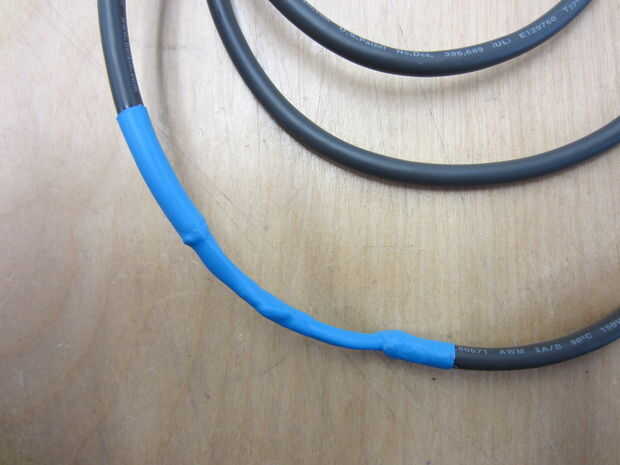

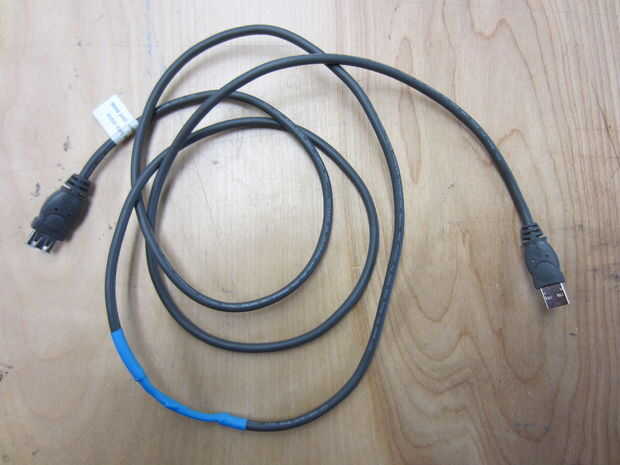

Voila! El cable terminado se muestra en las dos últimas fotos.
