Paso 11: Circuitos de alimentación y derivación DMM
![]()

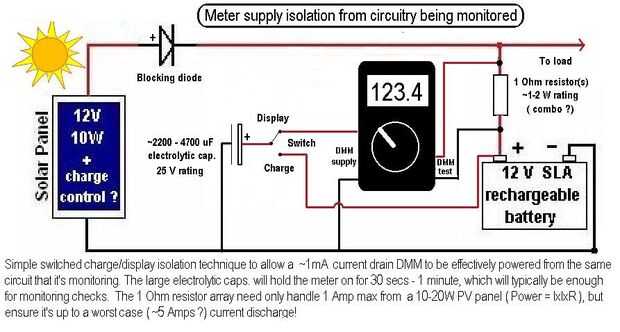

Finalmente aquí está el circuito de derivación "1 ohmio". Otra vez se tensiona que el resistor de desviación debe ser capaz de manejar la peor descarga caso actual. Esto puede ser sólo unos pocos amperios bajo carga solar pero podría se disparan si se conectan cargas realmente resistente (incluso a corto plazo!). Un fusible o térmica viaje debe montarse si puede surgir una perspectiva. Como alternativa hacer la derivación de cromoníquel alambre de la resistencia, aunque esto probablemente necesite calibración.
Nota: han surgido problemas con esto cambia el enfoque de condensador, tal vez debido a la referencia de voltio 3 del metro. (Para tensiones negativas a medirse, ICL7106 basado en multímetros tienen la toma COM en 3V menor potencial que el + ve terminal de la batería dentro.)
