Solar PV de carga/descarga actual monitoreo (8 / 13 paso)

Paso 8: Consideraciones para la gama baja de la actual DMMs de la desviación

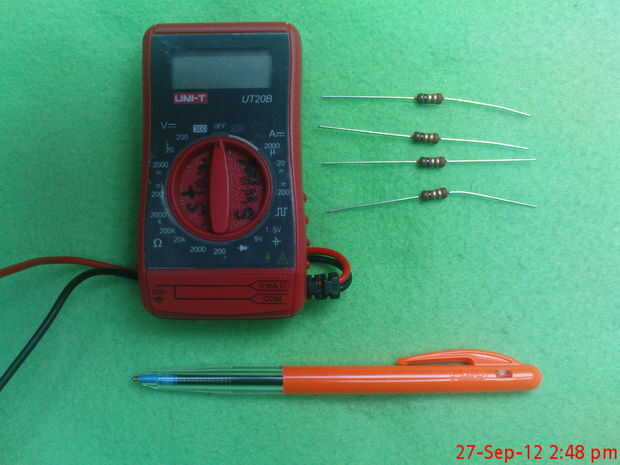

Metros sin una alta gama actual útil puede ser persuadida por cambiar ellos la gama de mV y medir la caída de voltaje a través de una derivación de baja resistencia - tal vez un conveniente 1 ohmio. Los resistores de 4 x 1 Ohm que se muestra a continuación están clasificados en 2 vatios cada uno.

Tal desviación puede hacerse más fácilmente mediante el "método de 1 Ohm" con un arreglo adecuado en serie/paralelo de resistencias de bajo valor. De Ohm ley de 1 Amp pasando a ' 1 ohmio tiene 1 voltio cayó a través de él.  Shunts para considerar un valor más bajo (de 1/10 o incluso 1/100 Ohm - tal vez hecha de alambre de cromoníquel calentador), si participan corrientes mayor .
