Solar recargable "la bombilla". Ideal para acampar. (hecho con materiales reciclables) ¿ (4 / 11 paso)

Paso 4: Realizar el circuito en el tablero de tarjeta

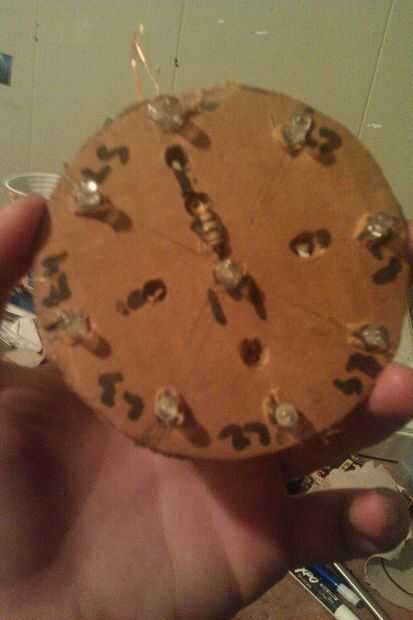

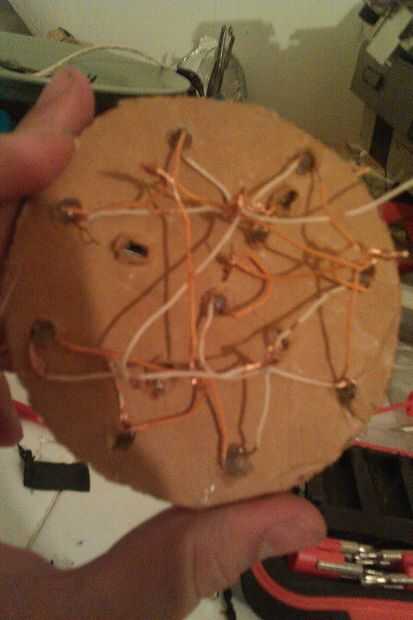

En este paso vamos a hacer placa de circuito. Donde los leds van a ir de primera marca, en el centro y el resto alrededor del borde espaciados uniformemente. el medio conducido será el led donde la energía es inputed y antes de encuentra la resistencia de 10 ohmios. simplemente dibujar los símbolos de los elementos en la cartulina luego empujar los agujeros en lugar de allí. e insertar los componentes. después de todos los componentes se insertan puede iniciar conectar todos los cables positivo y negativo los cables juntos. luego de la soldadura. después de que todo está conectado tú luego soldar un alambre largo a la resistencia (positivo) y luego soldar un alambre largo a una de las conexiones negativo (tierra), la resistencia debe soldarse a la LED del medio. Conectar todos los LEDs en paralelo a partir del LED del medio. (L1).

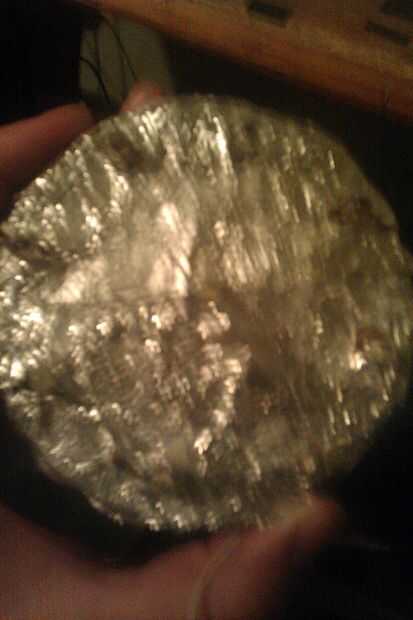

Después de que el circuito se hace cubrir el cartón expuesto en papel de estaño. El papel de aluminio ayuda a reflejar la luz haciendo más brillante.
