Solar Science Station (8 / 10 paso)

Paso 8: Agregar una batería

Adición de una batería en la mezcla es simple y agrega funcionalidad al kit. No es necesario, pero es muy útil. Más o menos usted está haciendo una versión dominada de nuestro Kit de USB 2.0.

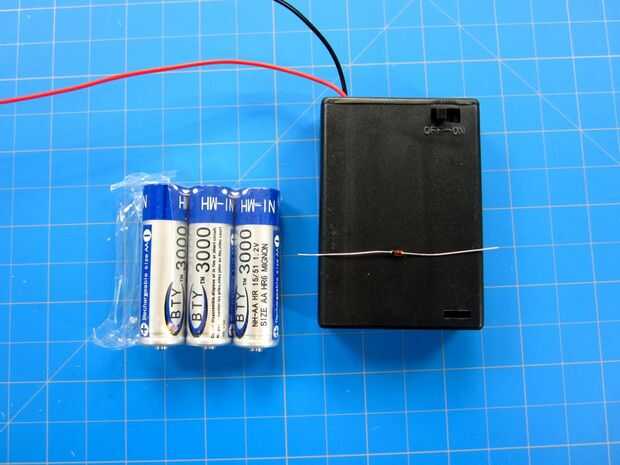

Aquí está lo que usted necesita:

2 o 3 AA titular con un interruptor incorporado

2 o 3 AAs recargables

Diodo 1N914.

¿Por qué?

El diodo es necesario para impedir el drenaje de las baterías, que también destruye la célula solar la célula solar.

AAs (NiMh) recargables son ideales para situaciones de carga solares. No requieren ninguna especial electrónica para trabajar y son muy seguras. Son también fácilmente disponibles y baratos.

Le recomendamos utilizando un soporte de la batería con un interruptor, como hace con el voltímetro LED difícil. Lecturas de LED mejor, desea el soporte de la batería para estar en "off". Para carga, USB mejor carga de batería, o a los puertos terminales de la batería de alimentación, cambiar el titular en la posición "on".

¿Cómo?

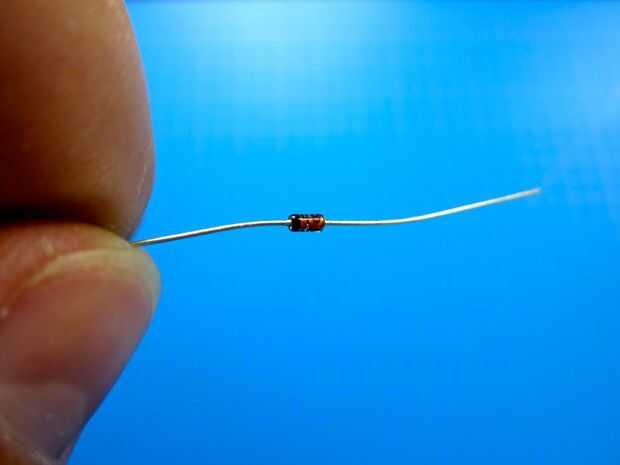

Cableado todo juntos es fácil. Hay solamente una parte difícil - el diodo. Tener un pico en él. Usted notará que un lado tiene una barra negra en ella. Es el lado negativo.

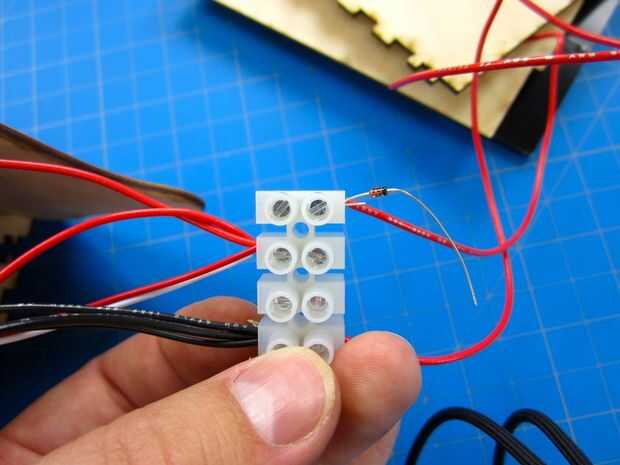

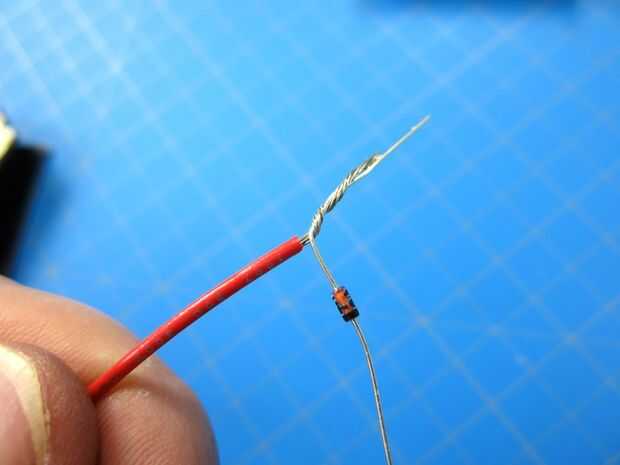

Aflojar todos los cables positivos de su bloque de terminales. En un solo bloque, atornille el cable positivo de la célula solar y el extremo positivo del diodo.

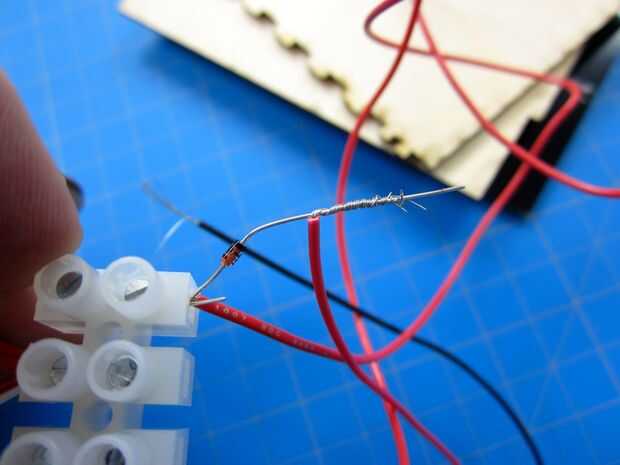

Luego, atornillar todos los cables restantes que positivo (LED, USB, Puerto de Terminal y batería) junto con el extremo negativo del diodo una de las ranuras del bloque de terminales sin uso.

Atornille el cable negativo de la batería con todos los cables negativos.

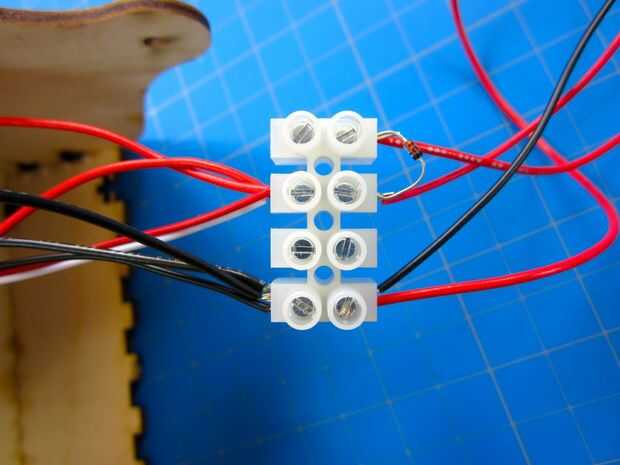

Echa un vistazo a la fotografía para ver si el tuyo es similar.

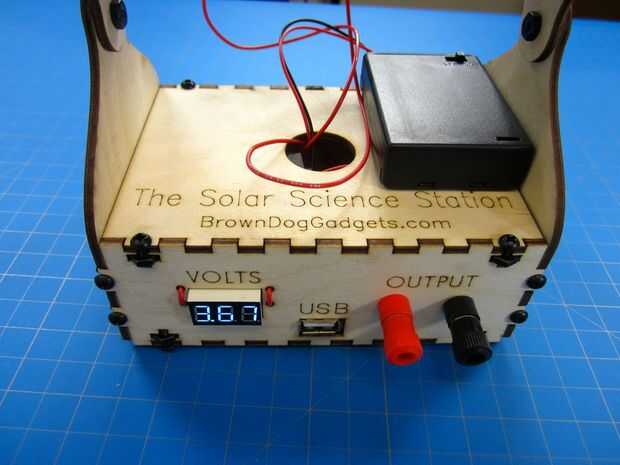

Nos gusta el paquete de baterías de montaje en el exterior de la caja para el interruptor de fácil acceso.

Uso de:

Para cargar las baterías sólo hay que poner en AAs recargables (no AAA, como les puede sobrecarga) en el soporte de la batería, coloque la estación de Ciencias en el sol y esperar. Normalmente toman AAs entre 8-12 horas para cargar. Como regla general, decimos que 3 días de luz solar decente es mejor. Asegúrese de que su titular está en la posición "on", de lo contrario energía no llega a las baterías.

Una vez que las baterías se cargan un poco que se pueden utilizar con su puerto USB y puertos terminales. Sólo el soporte del interruptor a la posición "On" y conecte un gadget USB u otro dispositivo.

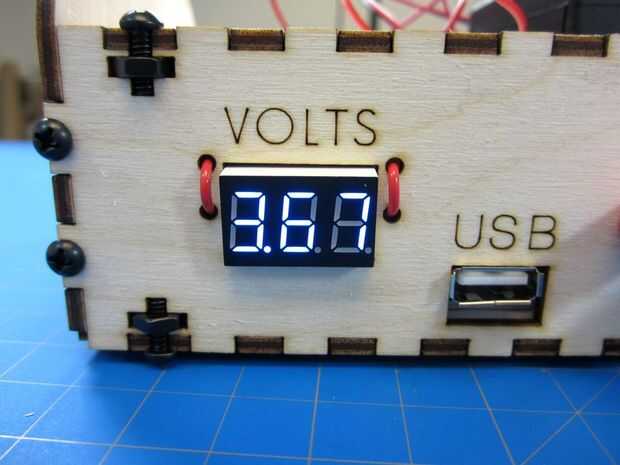

Puede usar el voltímetro LED para indicar si las baterías están totalmente cargadas. Tomar su estación científica del sol (o poner la mano sobre él) para que el voltímetro LED no muestra ninguna información. Entonces, puesto el soporte de la batería en la posición "on" ". A cargada recargable AA tendrá un voltaje de 1.2 - 1.25V del poder. Ya que estamos utilizando 3 tenemos una tensión total de 3,6 a 3.75V de la energía.
