Paso 4: Construir el circuito
Especialmente sus principales Henry bobina, que había diseñado específicamente para este tipo de aplicación.
Ahora, a la construcción.

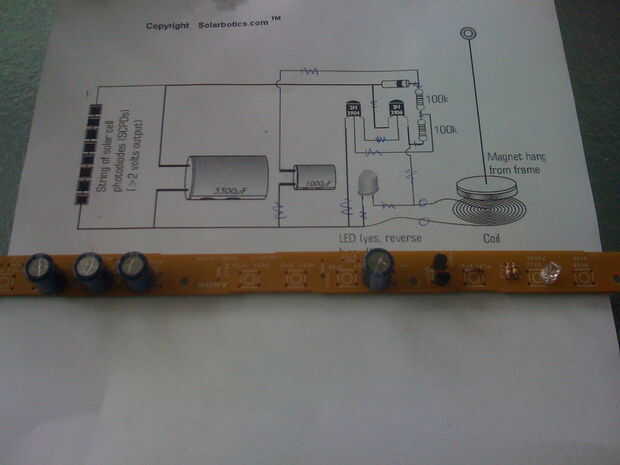

El diseño del circuito en el tablero es muy importante aquí, necesitaba poner tanto del circuito hasta un extremo de lo que pude y la bobina, por sí mismo por el otro. Esto es así podría equilibrar todo alrededor del eje cuando fui a montar en el soporte. No pude hacer mucho acerca de en este caso debido a que los orificios en el circuito del tablero ya fueron.
Intenté utilizar los orificios existentes y el circuito impreso preexistente donde pude. Realmente funcionó muy bien.
Si los rastros de cobre no iba donde quería, corte cuidadosamente a través de ellos con una cabeza de corte y un hábil toque con la dremel.

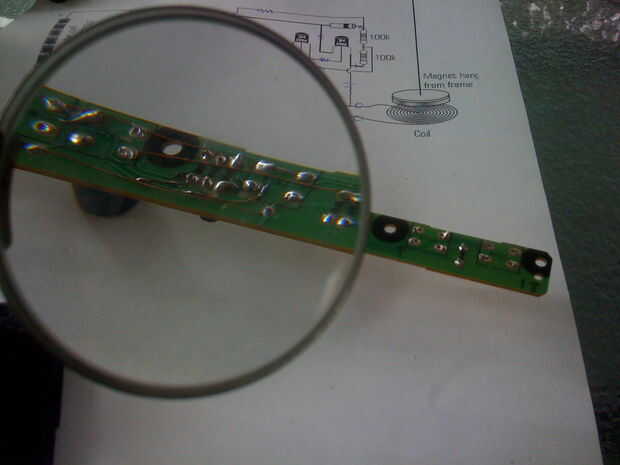

Donde necesitaba unirse rastros preexistentes junto, raspa cuidadosamente detrás el revelar el cobre por debajo de la capa protectora y luego se unió a ellos con blindado cable de cobre de una segunda bobina de inducción.
Hará cualquier alambre fino de motor bobinas o inductores. Solo con cuidado la lata los extremos del cable con estaño. Para ello, puse un cordón de soldadura en la punta de mi soldador y empujó lentamente el cable en él. La pantalla exterior se desvaneció dejando bien cobre estañado.

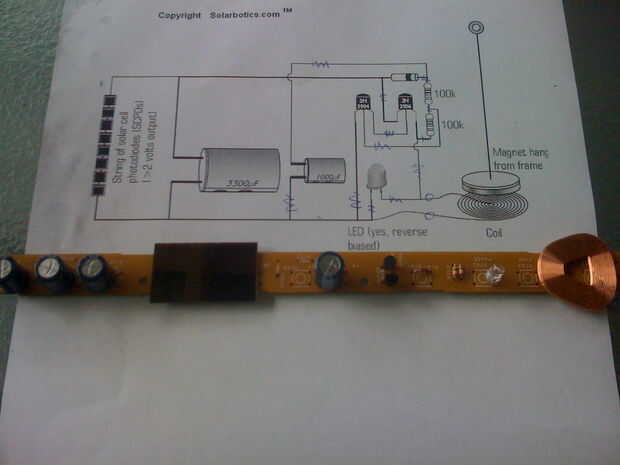

OK, terminado y WOW, me funciono, primera vez! Sin montaje cerca del imán, si este circuito es correcto, el LED débilmente empezará a parpadear rápidamente (algo que ver con "Atrás EMF" y el campo magnético terrestre reaccionando con la bobina) para ser honesto me ha sorprendido mucho, como yo no protoboard el circuito primero y estaba usando componentes como el diodo desde el llavero (supuse que era un señal o conmutación diodo 1n914 o 1n4148 pero no estaba seguro).

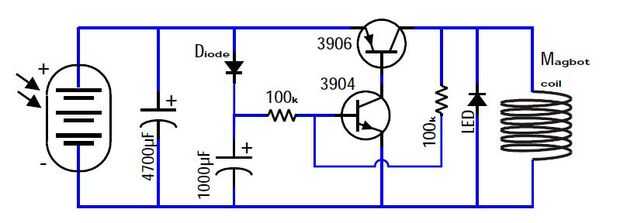

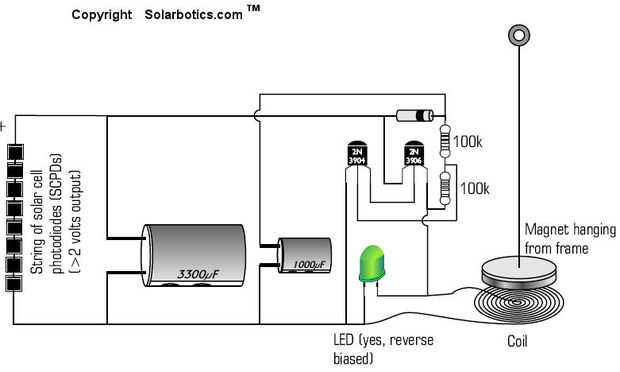

Para una descripción completa del circuito y su funcionamiento, descargar el pdf del kit de sunswinger desde la Web de www.solarbotics.com.
