Paso 5: Ejecutar el cableado y las canalizaciones
La forma más sencilla de hacer esto es incluir en el conducto.
Opté por usar conducto eléctrico de 3/4" PVC. El conducto es asequible, fácil de trabajar y clasificado para el uso al aire libre, incluyendo la exposición prolongada al sol, el viento y la lluvia. Está disponible en cualquier tienda de mejoras para el hogar. Conducto del PVC se puede cortar con casi cualquier tipo de sierra, pero he encontrado que un cortador de tubos de plomería funciona bien, no requiere de ningún poder y hace un corte limpio agradable.
Además el conducto mismo, necesitaba una caja cuadrada, varios codos de ángulo recto y 45 grados, una caja de tracción para entrar en el edificio e imprimador de PVC y cemento.

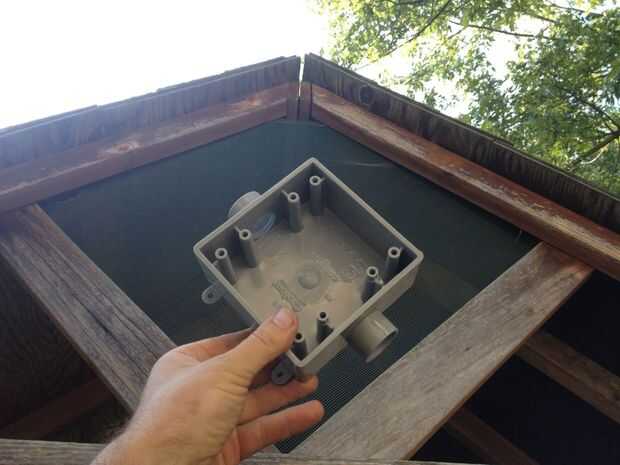

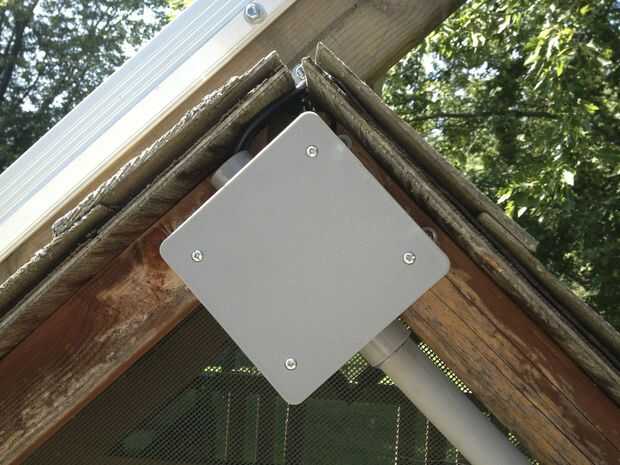

Había montado la caja cuadrada al pico oriental de la azotea. Es conveniente para llegar a allí (a través de una escalera), pero es inaccesible para cualquier persona que utilice el juego. Había montado con tornillos de acero inoxidable, con uno de los puertos hacia abajo y hacia la derecha. El puerto opuesto permite la entrada del cable solar.

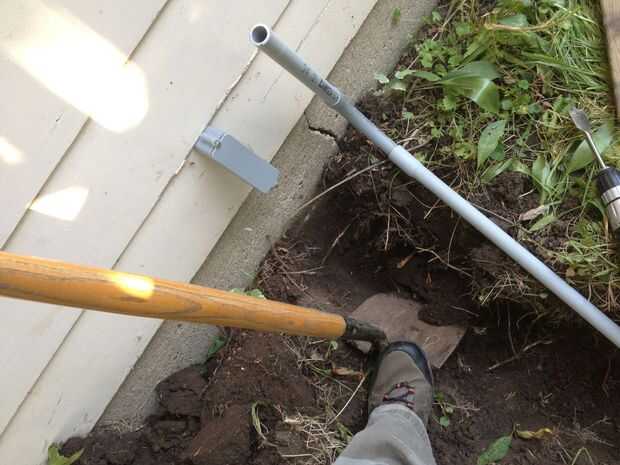

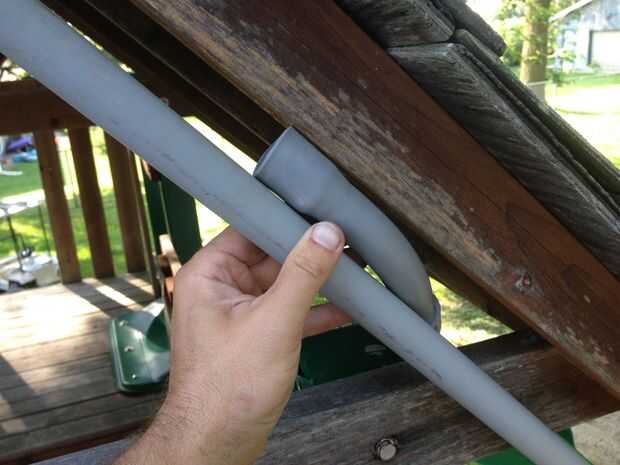

Probar montar secciones individuales del conducto, de medición y corte, luego seco-fitting codos y otros conectores hasta que tuviera el número correcto de las piezas en el orden correcto para hacer el funcionamiento de la caja en el garaje. Cavó una zanja desde el sistema del juego para el garaje y taladrar un orificio de 3/4" en el lado del garaje con una broca de pala.

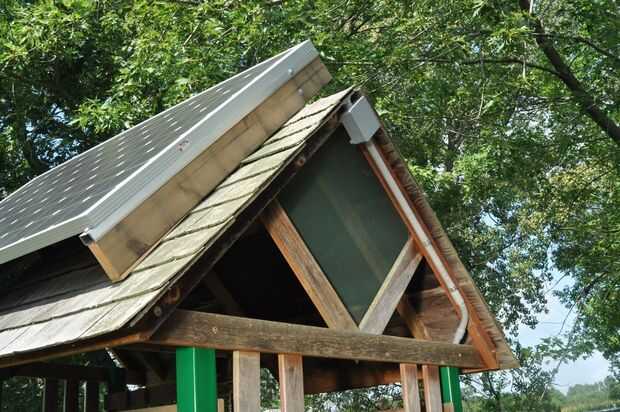

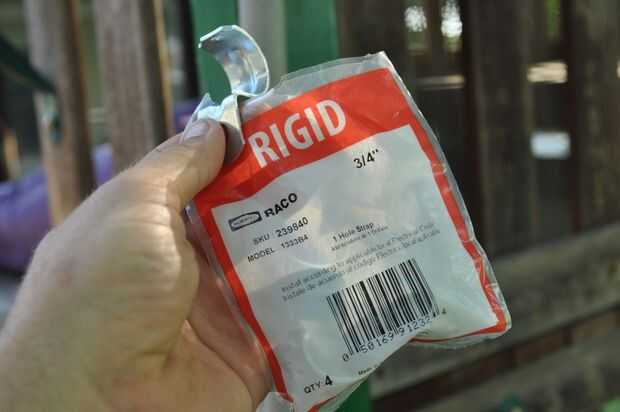

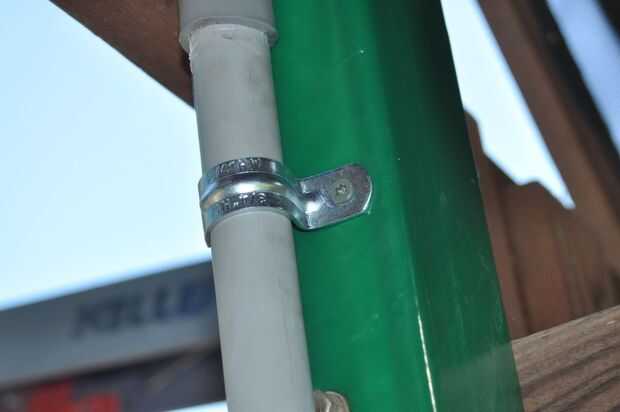

Pegué el conducto usando imprimador de PVC y cemento, simplemente siguiendo las indicaciones en las latas. Puse el conducto sobre la estructura, con un extremo va en la caja y el pico y el resto sigue en el garaje. Os adjunto el conducto a la madera con soportes de tubo de 3/4" y un tornillo de un solo piso.
Con el conducto en su lugar, ahora puedo ejecutar el cableado.
El cableado fue aproximadamente 30 pies de salvado 12 calibrador de alambre de cobre sólido de la bomba del pozo. Consegui esto como material reciclado de un amigo fontanero, que significa que estaba "libre", pero todavía necesitaba asegurarse de que es buen cable y compruebe si existe continuidad. Además de los cables rojo y negro, también funcionó un alambre verde de tierra (tierra) y una pesada cadena, que podría ser utilizada para tirar de cualquier cosa en el futuro a través del conducto.

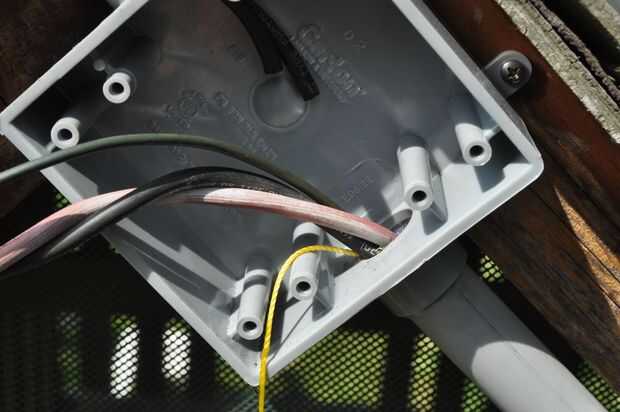

Me encontré una cinta hacia atrás a través del conducto, lubricados los cables y les echaron. Este paso es fácil de describir, pero tomó un poco de trabajo. Los cables combinados fueron realmente bastante ajustado ajuste a través del conducto. Una vez a través de los cables, cableado las conexiones en la caja en el pico de la azotea.

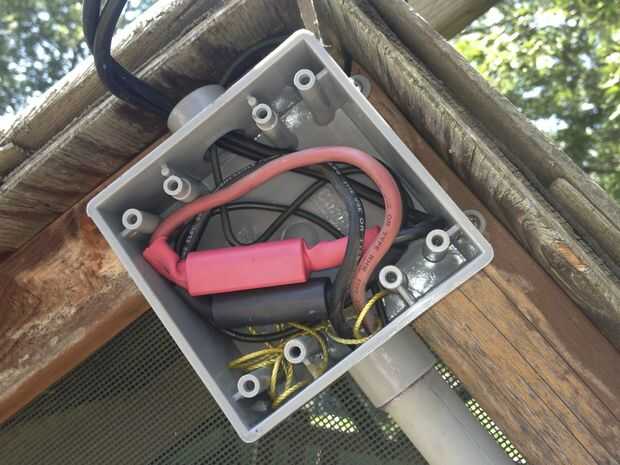

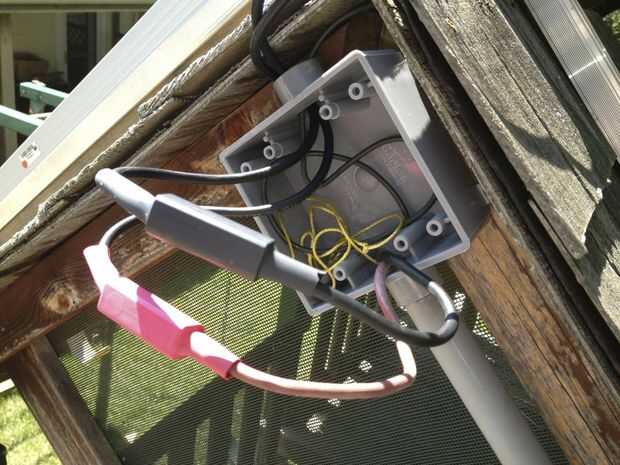

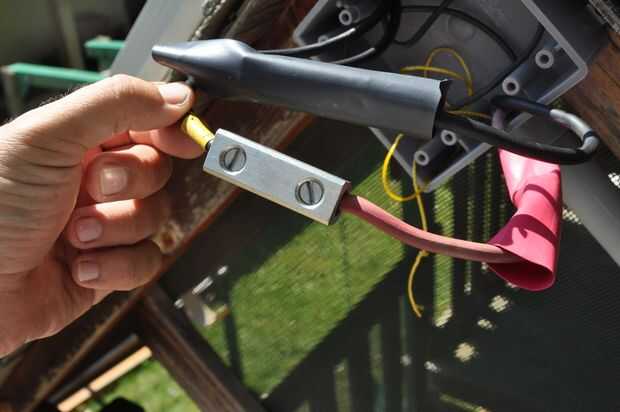

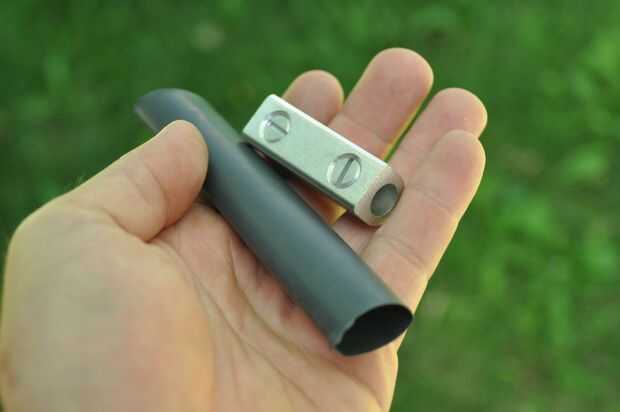

El panel solar tiene dos cables saliendo de él; un macho y una hembra conexión MC-4. He comprado un cable corto MC-4 para el propósito específico de corte por la mitad para hacer una liberación rápida entre el panel solar y caja de conexiones. En el cuadro, corrí los extremos cortados del cable MC-4, despojado de los extremos y apretar en dos bloques que empalma. Después había despojado de los extremos de los cables rojo y negro, se deslizó del abrigo del encogimiento sobre ellos y conectados a los bloques que empalma, asegurándose de que tenía mi polaridad correcta. (El rojo es positivo, negro negativo) Luego usé un intestino de calor a encogimiento del abrigo en las conexiones, aislándolos eléctricamente.

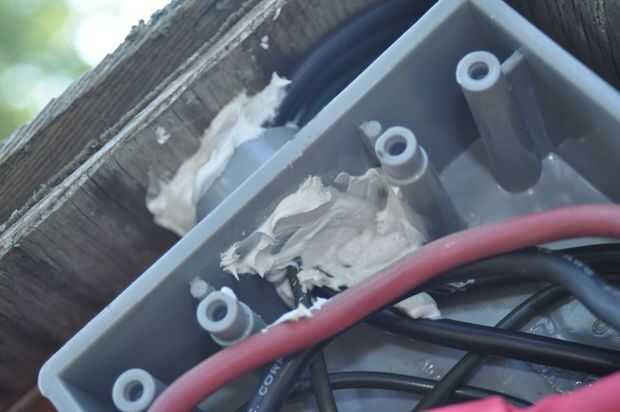

Saqué el cable verde hasta el marco del panel PV, donde fue conectado con un tornillo. Con el techo cableado hecho, llena el puerto superior de la caja con masilla e instala la tapa de la caja con su junta y tornillos.
La conexión MC-4 desde el panel de la caja sólo va a ser conectada después de terminar todo en el sistema. Recuerde, si es soleado y el panel solar está enchufado, es vivo y crear tensión. No enchufe lo hasta que esté listo.

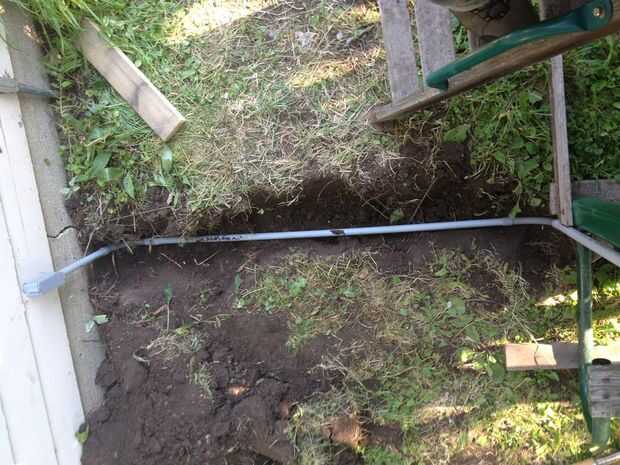

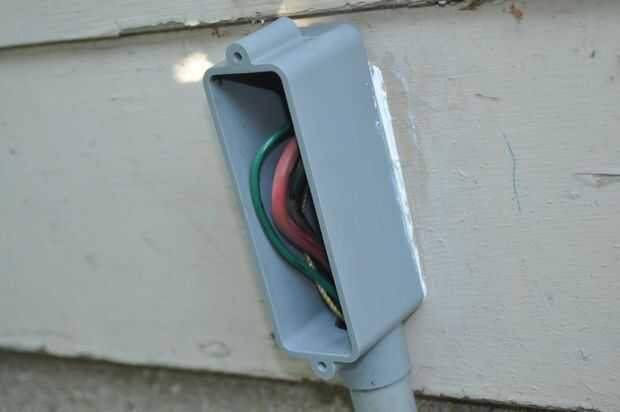

En el suelo, me calafatear la tira caja en el garaje y llena la zanja detrás con suciedad.
