Paso 3: cableado

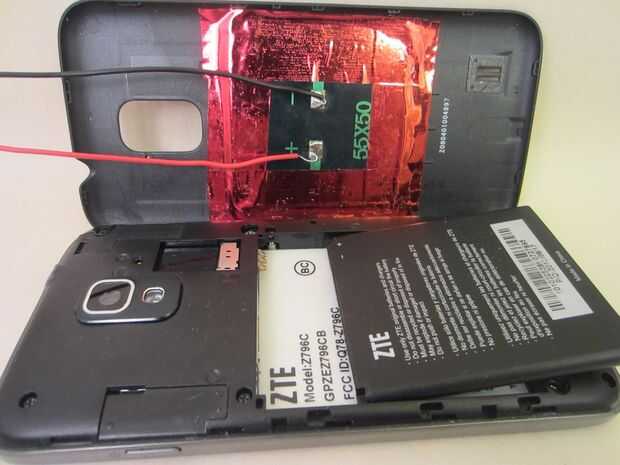

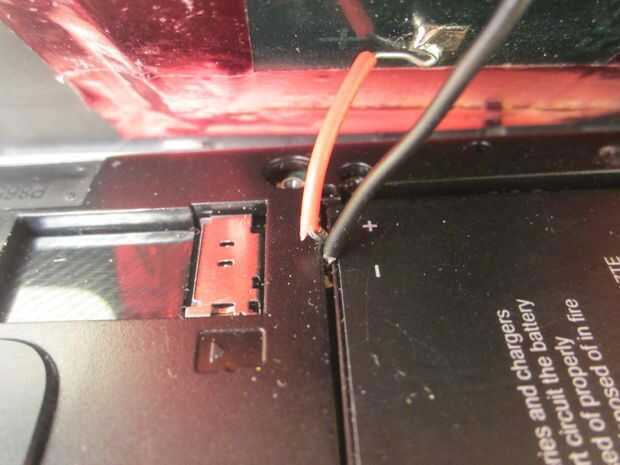

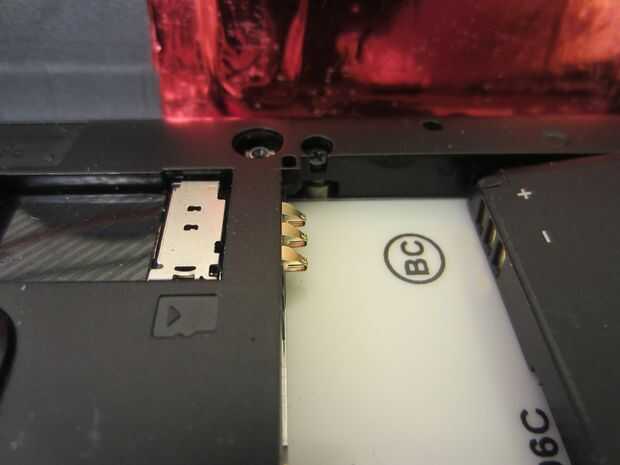

Pase los cables con sus terminales de la batería, asegúrese de conectar el cable rojo al contacto positivo y el cable negro con el contacto negativo. Usted puede soldar los cables si quieres, pero todo que hizo fue colocar contra los contactos y presione la batería en su lugar, así, fijándolos en la posición correcta. Clip de la parte posterior del teléfono en su lugar. Esto puede tardar un poco persuasión teniendo en cuenta que ahora es un poco más abultado de lo que era al principio del proyecto. Disfrute de su teléfono Solar-Assisted.
Actualización: Gracias al usuario "depmode" por darme la inspiración para dibujar el circuito esquemático. Lo mejor según tengo entendido, el diodo ayudará a prevenir reflujo eléctrico.
Actualización n º 2: Usuario "chubby8" dijo, "Creo que sería más seguro encontrar un panel solar con 5v-12v de salida, utilice un regulador de 5v y un diodo y luego la soldadura en el interior del toma de carga del USB. + 5v a los + 5v pin, tierra a la groundpin (o cualquier tierra en el tablero). Su teléfono regula entonces la carga de la batería. Tal vez puede usar el panel solar que tiene junto con un ladrón de joule a intensificar la tensión, seguida de un regulador de voltaje de 5v, pero realmente no estoy seguro. Mejor de los casos es que no carga el teléfono mucho, incluso en un día soleado. Su actual configuración no cargue la batería, sólo riesgo perjudicial y posiblemente también su teléfono. ¡ Pero bien hecho para tener un ir, espero que esto ayude!

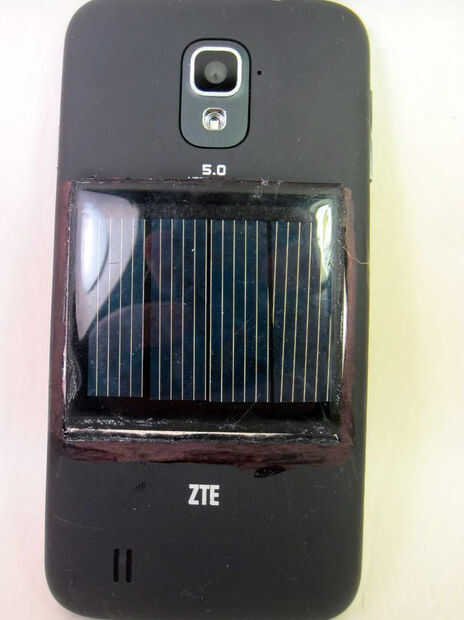

Considerando chubby8 probablemente sabe más que yo acerca de electrónica, por favor siga las instrucciones de arriba. ¡ Gracias!
Soy un aficionado de la electrónica de principio y quiero mejorar mis proyectos instructable. Por favor comentar, sugerir mejoras o señalar algo que echaba de menos sin saberlo! ¡ Gracias!
