SolarBook: Teléfono cargador, antorcha, luz rave y puerto USB (1 / 3 paso)

Paso 1: electrónica

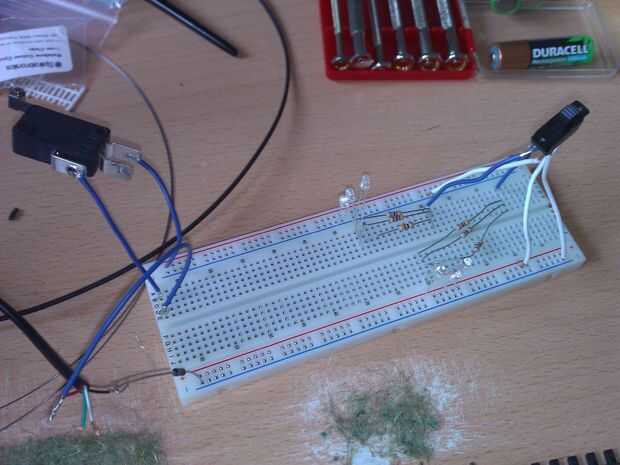

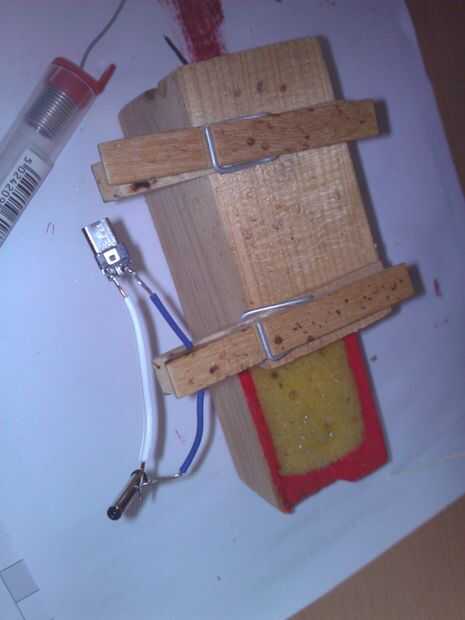

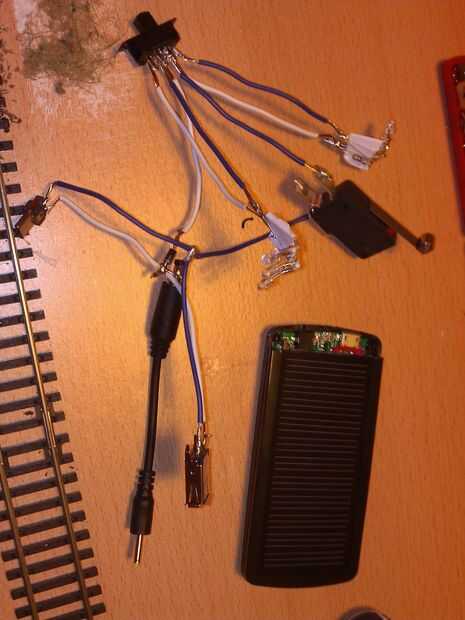

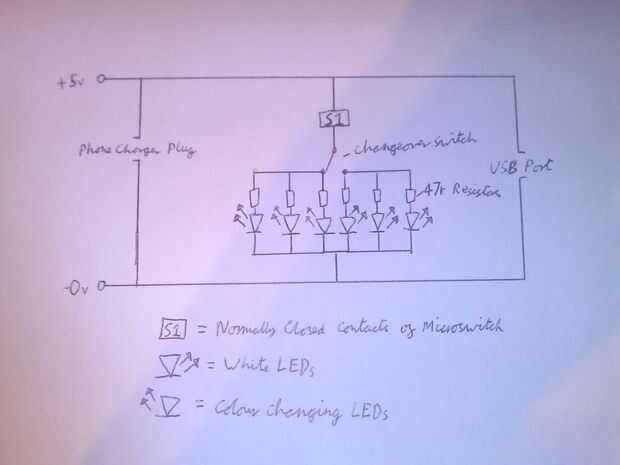

Acertar con la electrónica es la parte más importante de este proyecto ya que puede dictar el tamaño de libro que necesita. Si tienes una placa (tipo electrónico, utensilio de cocina no: P), este es un buen momento para utilizarlo y asegurarse de que su contorno trabaja. El diagrama de circuito básico está incluido en las imágenes, junto con mi versión de protoboard. Si no tienes acceso a uno (son muy baratos) usted puede simplemente soldarlo todos juntos, como a continuación (ver imagen).
NOTA: La razón que he soldado a contactos normalmente cerrados del microinterruptor es que cuando el libro se cierra, se presiona la palanca hacia abajo, desactivar el circuito. Esto significa que el LED encienda automáticamente al abrir el libro. Puede reemplazar con un conmutador normal si no desea que se encienda automáticamente. El conmutador deslizante le permite elegir que los LEDs: antorcha o disco modo :)

Si desea más ayuda o un tutorial en esta parte del proyecto, por favor comenten.
