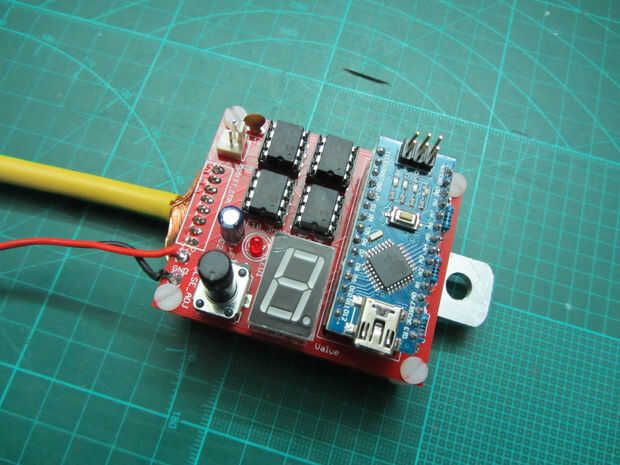

Un Arduino Nano basado en soldador de punto para la soldadura de la batería
Este soldador de punto puede utilizarse para soldar 18650 pilas. Se necesita 7-12V fuente de alimentación (12V recomienda) y utiliza una batería de coche de 12V como fuente de corriente de soldadura. Normalmente una batería de 45Ah proporciona suficiente corriente para obtener buenas soldaduras con tiras de níquel de 0,15 mm. De tiras más gruesas de níquel tal vez necesita más grande batería o dos en paralelo.
La máquina genera un pulso doble, donde el primero es 1/8 del tiempo de la segunda. Tiempo del pulso del segundo pulso es ajustable mediante el potenciómetro y aparece en la pantalla en mS para que pueda ajustar exactamente el tiempo. Regulable de 1... mS de 20.
Ver el vídeo para obtener instrucciones detalladas sobre cómo construirlo.
https://www.youtube.com/watch?v=3RLVuy5PUKo
Archivos de proyecto:
https://github.com/KaeptnBalu/Arduino_Spot_Welder
Debido a muchas peticiones de los PCB
Si chicos desea comprar un conjunto de PCB para construir su propio soldador de puntos por favor, eche un vistazo en los comentarios debajo de este instructable. Algunas personas que pedir placas PCB fabricantes están dispuestos a vender algunos de ellos. No tengo ningún PCB más a la izquierda para la venta.
