Paso 4: recinto

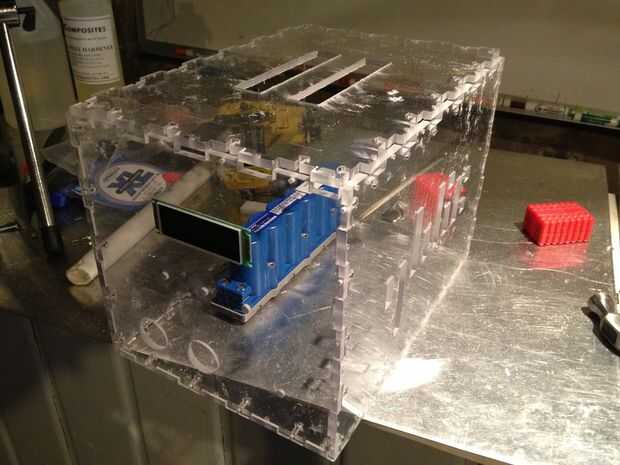

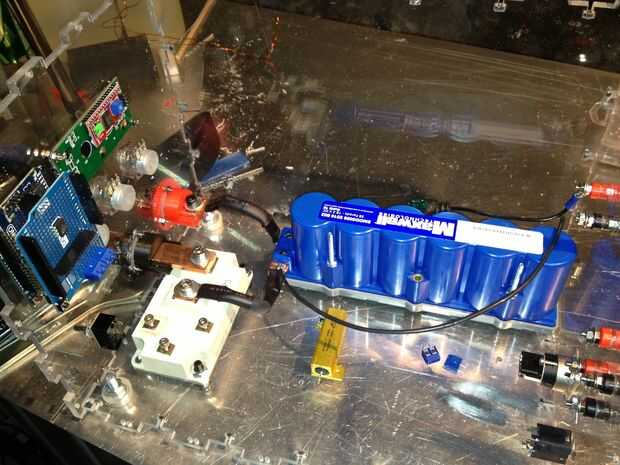

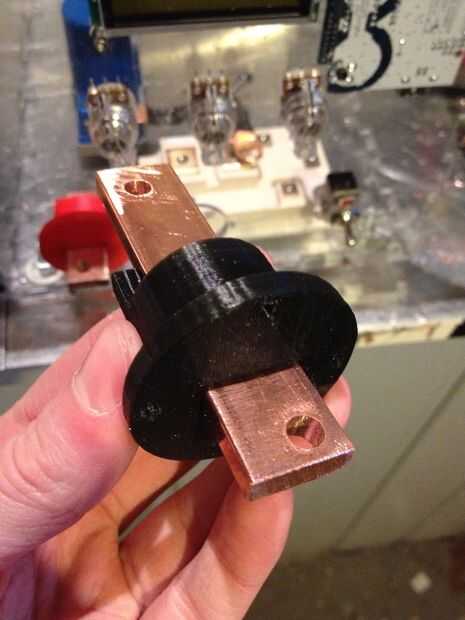

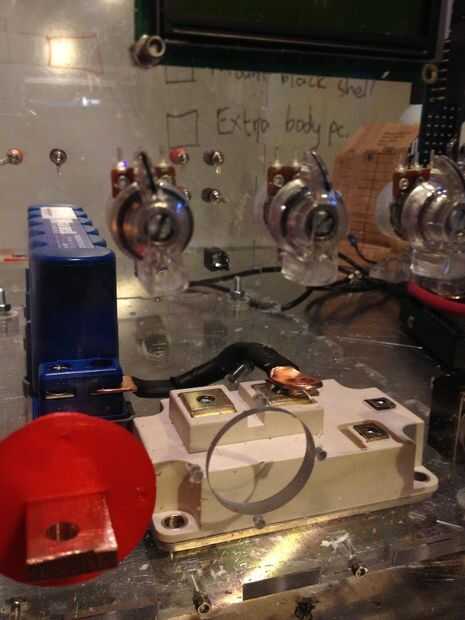

El soldador tenía su trazado de circuito diseñado y probado antes el diseño para que sea usuario amistoso. Con Solidworks, un programa de CAD 3D fueron capaces de diseñar la caja usando ¼" lexan y debido a la flexibilidad de CAD, pude agregado en los agujeros de montaje y elementos de usuario como un mango. Utilizando los archivos DXF generados por el modelo de Solidworks, que entonces utilizamos el chorro de agua OMAX en el Departamento de ingeniería mecánica para cortar el caso. Las conexiones del electrodo de cobre rojo y negro personalizado se diseño en Solidworks y fueron luego 3D impresos para su uso en la soldadora.
