Paso 9: Montar las piezas

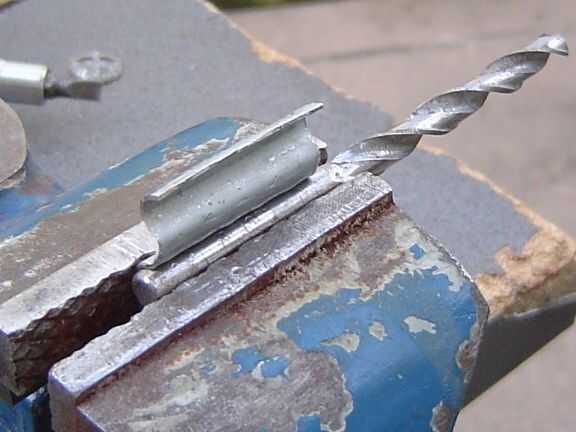

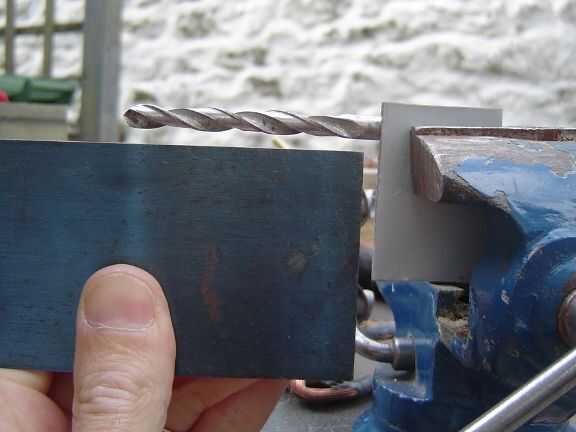

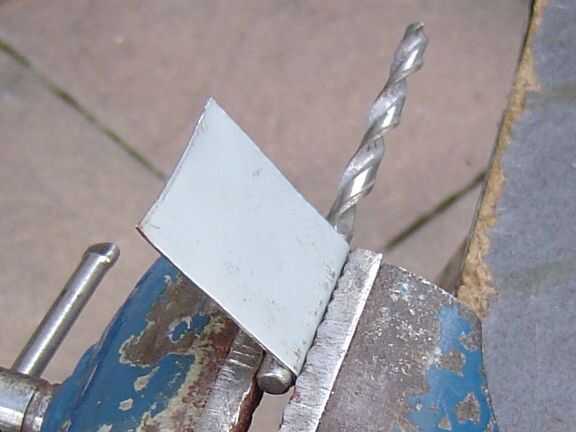

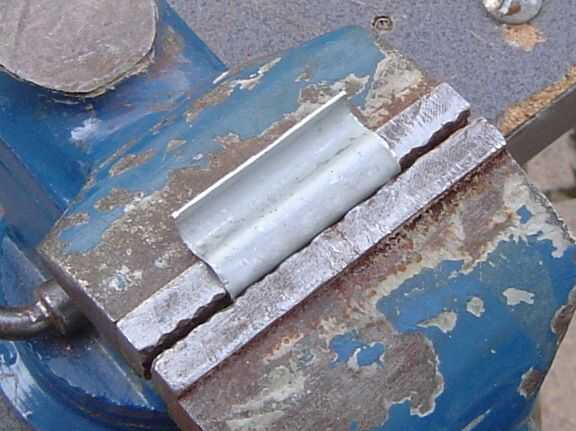

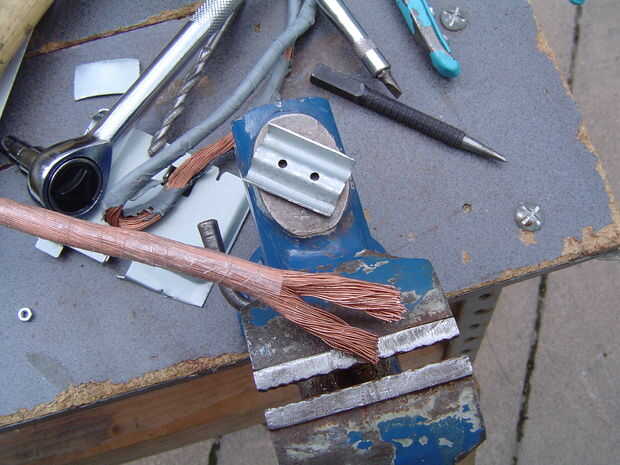

Hacer las pinzas para conectar los cables. Estos están hechos de acero. Cortar un trozo rectangular la misma longitud que la anchura de las tiras el transformador secundario y lo suficientemente amplio como para sostener las dos horquillas de alambre de unos 4mm pernos entre ellos, además de un poco más. Forma el lado largo doblándola alrededor de la espiga de una broca (yo usé 5mm) para hacer un semicírculo escaso, y doblar hacia atrás contra la mandíbula del vicio. Sacar y dar vuelta alrededor, hacer otra curva en el vicio 4 o 5 mm de la primera de ellas, entonces forma el resto alrededor de la broca de corona otra vez. Haga dos orificios en la parte media para alinearse con los agujeros perforados en la pata de la bobina del transformador. Hacer una segunda abrazadera lo mismo, pero esta vez puede perforar primero y utilizarlo como una guía para donde perforar los agujeros en la bobina.
Todo ponerse en posición y pequeñas marcas para identificar los bordes del bloque de la mandíbula inferior, retire las mandíbulas y perfore 4 orificios en el zócalo para tomar 4 tornillos para madera que se sujetan el bloque. Coloque los agujeros de modo que no interfieren con la tubería dentro del bloque, o con el agujero hizo para el alambre inferior o los tornillos de la bisagra. Avellane los agujeros en la parte inferior de la Junta Directiva y la Asamblea de mandíbula y tornillo de la abrazadera en los tornillos de debajo.
Montar el transformador en su lugar y atornille en el zócalo con sus agujeros de montaje originales. Tornillos de la clase no avellanados, por ejemplo, pan o cabeza de la bóveda, son mejores para esto, así como buscar mejor.
Ajuste los electrodos en lugar si usted no lo ha hecho, inserte los extremos de los cables en ellos, colocar las arandelas y las tuercas y apriete firmemente. Puede que necesite un poco de archivo las arandelas para fijar las tuercas de retención. Alimentar el alambre inferior a través del agujero en el bloque inferior antes de conectarlo.

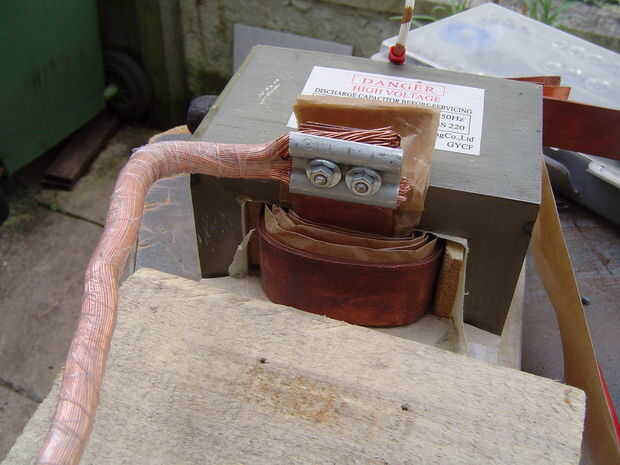

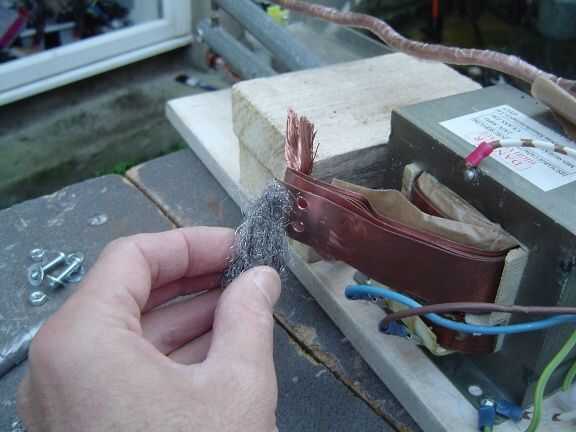

Tome la cinta de los extremos de los cables y utilizar las abrazaderas hechas para conectar al transformador. Ajuste la cabeza del tornillo quede al lado de una lavadora, al lado de la parte posterior de la bobina, entonces el cable va en contra de la parte delantera de la bobina y luego fije con abrazaderas, luego dos más arandelas por perno, luego las tuercas. Apriete tanto como puede y vuelva a apretar después de la primera pocas soldaduras. Utilizar lana de alambre para asegurarse de que cada capa de la bobina es agradable y brillante a ambos lados antes de conectar el cable y los hilos son agradables y limpias también.
