Soldador del punto de un transformador de horno de microondas y tanque de agua (11 / 12 paso)

Paso 11: equipos eléctricos

El transformador que usé tiene un remache de aluminio que fue utilizado para una conexión de tierra original de la bobina secundaria - además esto hacia fuera, equipado un anillo terminal en un tramo corto de cable y montar esto usando el remache, haber aplastado el remache con los alicates un par de veces para crear topetones levantados.

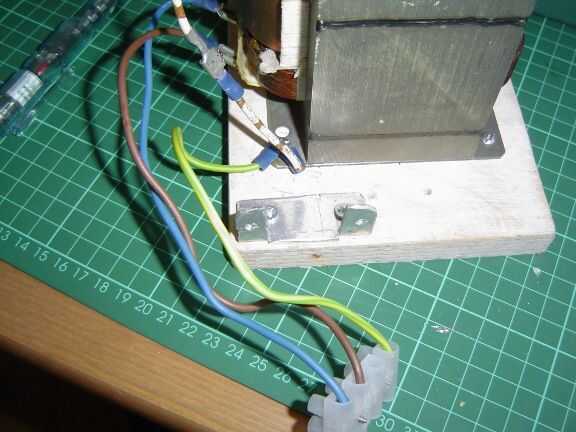

Cortar un trozo de cuatro terminales de bloque conector, conectar algunos cables cortos para el primario del transformador y conectar estos al bloque. No sé qué extremo de la primaria debe vivir aunque supongo debe ser el extremo exterior. Si el marco de transformador tiene un pin de tierra, esto sacar y usar para sujetar un nuevo conector de anillo con una longitud de cable de tierra en él. Prensar un poco el pasador antes de colocarlo detrás pulg también usé uno del transformador los tornillos de montaje como un punto de la tierra ya que era más robusto.

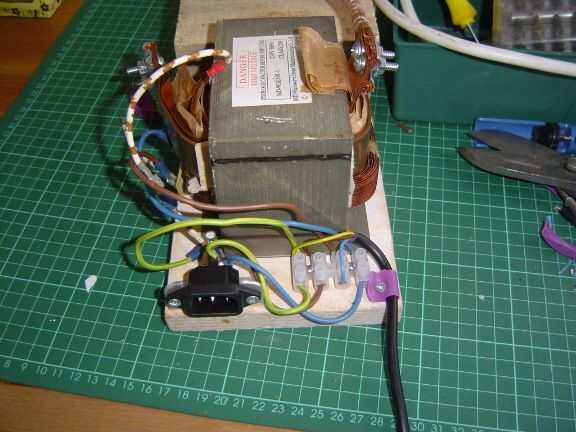

Si usted puede conseguir un enchufe del tipo utilizado para calderas, PC etc, hacer un soporte para ella y conectarlo al otro lado del bloque de conexión. De lo contrario, sólo tiene que conectar el cable de alimentación directamente en el bloque. Compensar la conexión en vivo para que las cañerías y el transformador a tienen conectores separados.

Conecte un trozo de cable de red para ir a la pedalera, entre las dos conexiones en directo. Código para que el lado vivo de este cable va a la conexión de red en modo neutro realmente pasarán directo. Si es 3 alambre de la base, conecte el cable de tierra, incluso si no lo usas, en caso de hacer un pedal de lujo con piezas de metal. Colocar conectores a esto para conectar el conmutador de pedal.

Utilicé una pieza de aluminio para hacer la toma de corriente abrazadera, corte con aproximadamente 1/2 pulgada más allá de cada lado del zócalo y 1 pulgada más de altura total. Se corta paralelo a los bordes del cuerpo toma, y cada una de las dos "patas" exteriores doblar en ángulo recto. Deben ser doblados en el mismo nivel. Cortar el medio bit que ahora está pegando hacia fuera. Encaje el manguito y marque sus orificios, luego también taladro, perfore un par de agujeros para atornillar el soporte a la placa base.

Hice un clip de P para el cable del pedal con un corte un poco de leche de plástico superior de la botella envuelta alrededor del cable, con un tornillo de tipo avellanado puesto a través de la cerca de alambre para que sea agradable y apretado.
