Paso 4: Preparar el cobre
Necesita suficientes tiras de cobre para producir un conductor con un área seccional transversal adecuado, así que pretende utilizar todo el espacio disponible en el núcleo del transformador. Tienen que ser razonablemente limpio para que actúan como un solo conductor. Bordes cortantes deben guardarse lejos del aislamiento.
El primer intento de este cable utiliza 6mm de diámetro, hecho de filamentos despojados de CAT5 cable sujetado con cinta, sin embargo se puso demasiado caliente, derretida la cinta y un cortocircuito. La capacidad actual de un alambre depende de su área seccional transversal, y este cable dio unos 28 mm cuadrado. duplicar esto es 56 mm cuadrados, que puede ser hecha de un alambre plano 1 pulgada de ancho y 2,5 mm de espesor, realmente dando 63 mm cuadrado. Curiosamente, se especifica el área equivalente de un alambre redondo para menos de dos veces la corriente. Probablemente esto es debido a la disminución de disipación de calor como el área superficial a volumen cociente disminuye.
Preparación
Hacer una prueba con alambre normal para ver cuántas vueltas necesitas Obtén unos 5 voltios. Este cable de medición le dará una estimación muy aproximada de la longitud que usted necesita. Esto basado en un artículo de wikipedia diciendo: este es el voltaje que soldadores industriales del punto operan, pero debería funcionar en un voltaje menor que esto. Mina da unos 4,4 voltios.
Mi transformador no tiene espacio para una bobina de una pulgada ancha y quitar las desviaciones dieron un extra 1/4 de pulgada, que dejé como 1/8 pulgadas de espacio libre a ambos lados de la bobina.
Hice un fajo gordo de hoja de cobre cortada, mide el grosor con una regla y esto dividido por el número de capas para obtener el espesor de la hoja - 19 capas miden 9.5m m, mostrando la hoja a ser 0,5 mm de espesor - por lo tanto mi llegada en espesor de 2,5 mm - 5 capas.
Para obtener una figura más exacta para la longitud que usted necesita, medir el núcleo interno del transformador. La suma de todos los lados le da la longitud de la primera capa de la primera vuelta. Añadir 4 veces el grueso del total de la bobina para el siguiente turno y luego la misma cantidad otra vez para la siguiente y así sucesivamente. También debe permitir un poco extra para las esquinas. Para mí, la máxima longitud posible 48 pulgadas, aunque he trabajado a cabo necesito por lo menos 55 pulgadas, dejando me corto media vuelta. Sería posible añadir un poco de, pero probablemente no vale la pena.
Si está usando un cilindro de agua caliente como yo lo hice, desatornille y retire el calentador de inmersión, si lo tiene. Tira del aislamiento del tanque si es el tipo que está unido al metal. Me encontré con un raspador de fondo ideal para este trabajo.

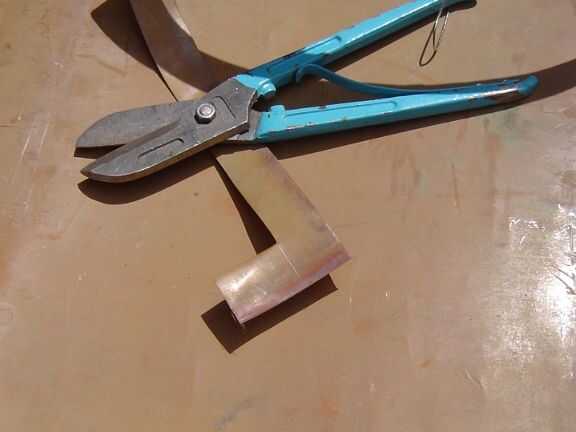

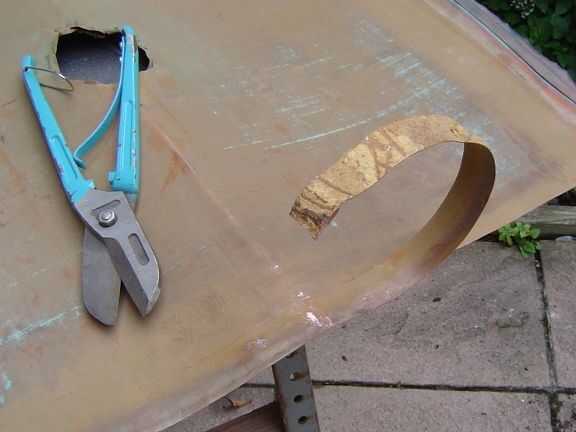

Solía bypass tijera corte el tanque ya que no tengo mis tijeras en mano, sin embargo esto funcionó bastante bien como mantuvo mi mano fuera del camino. La podadora no fueron dañada por el cobre suave. Cortar los extremos del tanque, luego se corta al lado de la costura larga hacia el lado. Si tiene un intercambiador de calor, corte alrededor de las instalaciones de tuberías.
Cortar el cobre

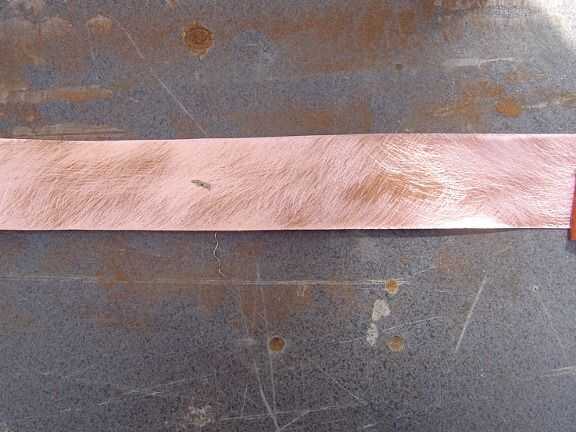

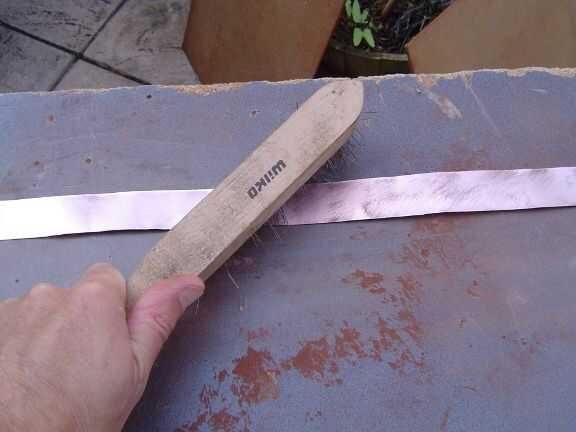

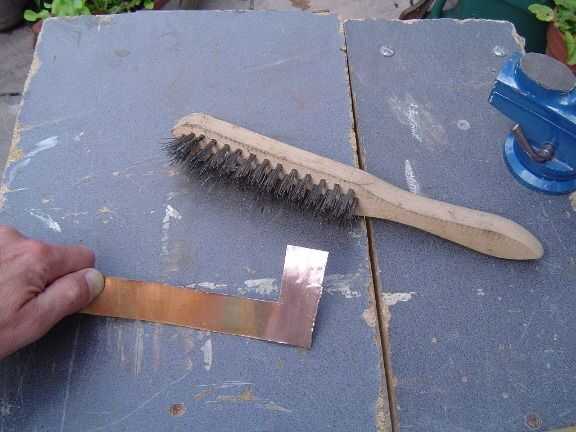

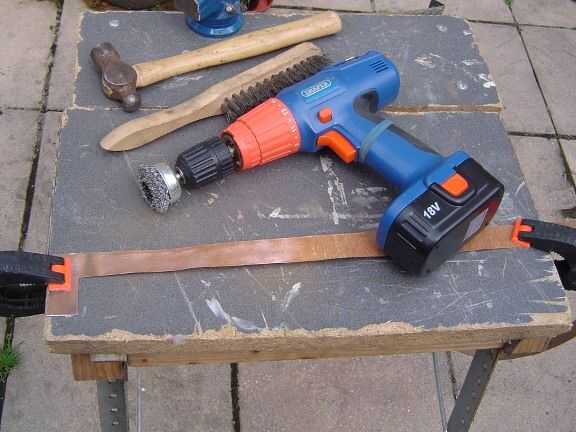

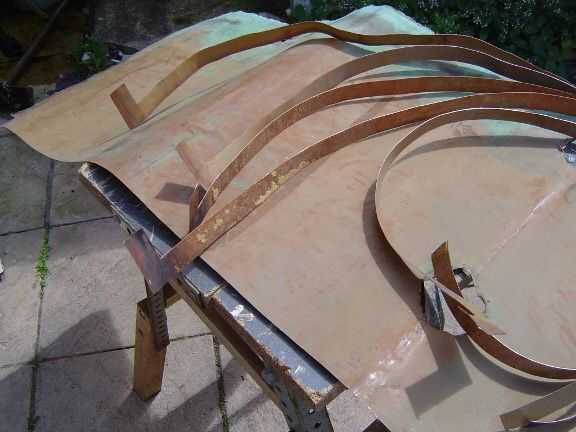

Cortar las tiras (con tijeras) para que tengan un extremo en forma de "L". La pierna debe ser de 1,5 pulgadas de largo. Esto va en el extremo interior de la bobina de modo que usted puede conectarse a él. Limpie las tiras con un cepillo (un cepillo de alambre en un taladro cambiará la peor suciedad, pero todavía necesita utilizar una mano uno para evitar demasiado daño al cobre. Tengo las tiras de bonito y brillante, pero esto es realmente unessesary excepto donde vas conectarlos juntos.

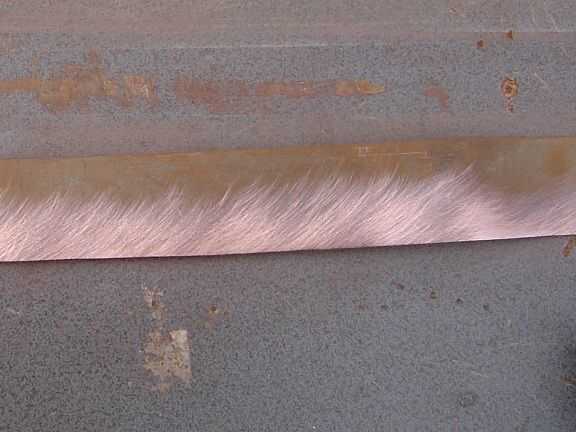

Al cortar el cobre, se crea un filo en un lado del borde del corte. Cortar cada borde desde direcciones opuestas para que acaben con los afilados bordes en el mismo lado (ver ilustración). Así que puede asegurarse de que los filos están en el interior del paquete donde no causan daños. Asegúrese de que tiene al menos una mano izquierda y uno diestro pieza en términos de cómo mienten los filos, para las piezas exteriores.

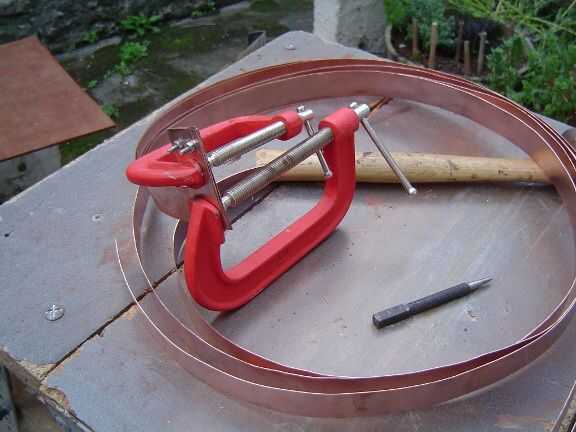

Va a utilizar tornillos para conectar la bobina, para alinear las piezas cuidadosamente, empotrar y haga dos agujeros en el extremo de la pierna. Mina separadas entre sí 1/2 pulgada y 1/2 pulgadas desde el extremo, aunque esto no tiene que ser exacta. Poner los tornillos por los agujeros y fijarlas para arriba agradable y apretado.
Pensado originalmente para el papel uso aceitada como aislante, pero eventualmente se establecieron en el uso de pergamino para hornear. No es necesario para el aislamiento de alto voltaje, pero necesitan ser capaces de conducir el calor, y sin gastar dinero en la cinta de transformador especial esto fue lo mejor que pude subir con. Cortar tiras de manera que son dos veces tan anchos como el espacio en el transformador y doblan por la mitad longitudinalmente. Esto es para que sean un poco más duradera.

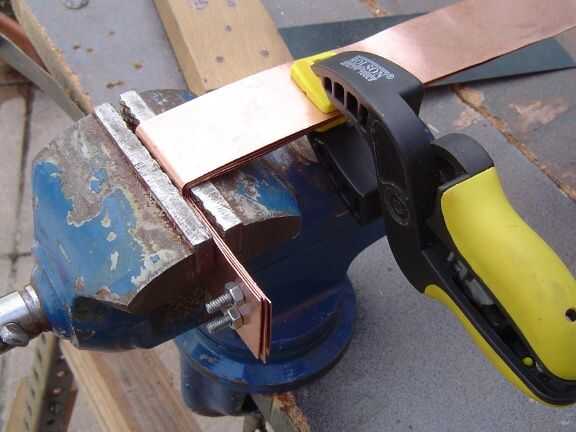

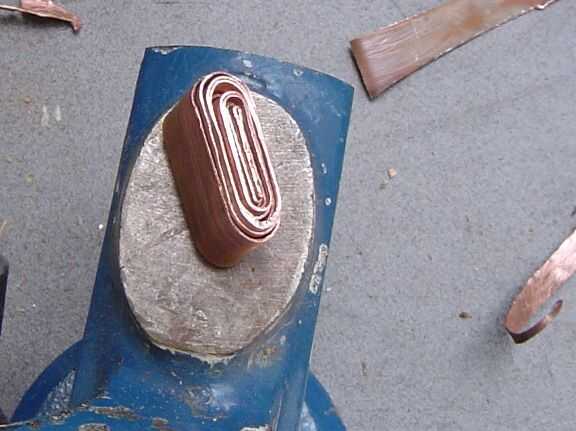

Si se daña el aislamiento original hasta el metal, como yo lo hice, envolver un par de capas de aislamiento nuevo en primera. Alinear las tiras de cobre tan exactamente como sea posible, asegurando las dos tiras exteriores tienen el lado afilado de los bordes cortados hacia el interior del paquete y sujete los extremos de la pierna juntos en una prensa. Medir la cara de la base de la estructura del transformador y restar el ancho de las piernas de la tira y dividir la diferencia por 2. Tratamiento de las tiras como uno, una curva de ángulo agudo de la derecha, la distancia que sólo funcionó hacia fuera, más allá de las piernas, para que las piernas terminan en el centro de la base. Utilizar su plaza si tienes uno para que la curva es exactamente perpendicular a la longitud de las tiras. Todas las curvas deben seguir correctamente si este primero es exacta.
