Paso 5: Rebobinar el transformador
Las capas de cobre necesitan actuar como un solo conductor, tener aislamiento adecuado entre las vueltas y ser apretado para que el calor puede ser conducido lejos. El primario del transformador necesita protección contra daños durante el proceso de bobinado.
Mi primer intento de la bobina esta tenía un corto circuito y requiere volver a enrollar, he podido probar dos métodos de cobre de la bobina. El primer método era las tiras a través de la alimentación y dóblelos uno a la vez, el segundo fue tratarlos como un todo. El método a la vez dio una bobina más estricta, y las tiras eran más fáciles de doblar, pero también era más complicado como las primeras tiras para pasar por llenar el espacio y hacen que sea difícil pasar las posteriores. El método todos juntos-hecho mucho más fácil conseguir las tiras, pero es más difícil conseguir buenas curvas y la bobina parece más suelta.
De la bobina

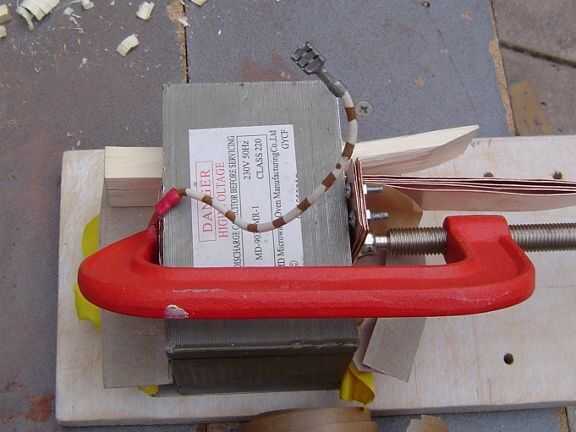

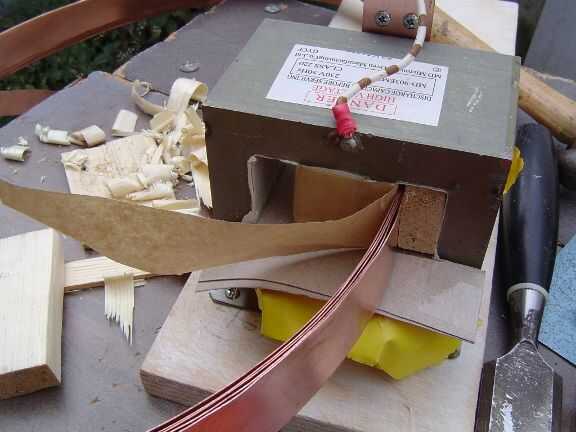

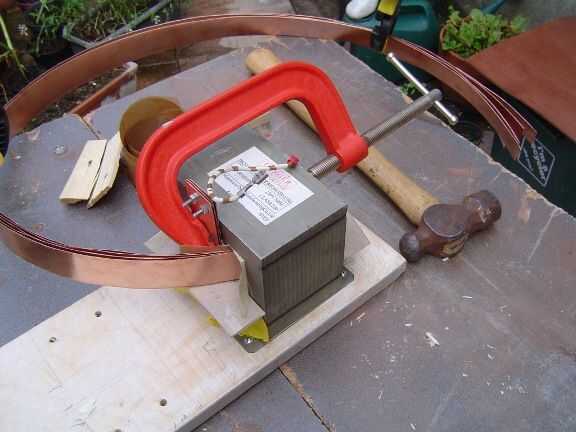

El montón de tiras a un lado de la base, con una capa de aislamiento debajo de ellos, la alimentación y la pierna a ras contra el centro de la abrazadera. Cuña firmemente las tiras hacia el lado con alguna madera plana (esto es importante para evitar el arquear de las vueltas) y las tiras, uno a la vez, por el otro lado de la alimentación. Quite la abrazadera (la madera debe mantener el cobre en su lugar) y empezar a estirarlas firmemente contra la base donde salen. Alimentación por el otro lado de la base y terminar la curva apretada que empezaste, martillando suavemente la bobina hacia abajo.

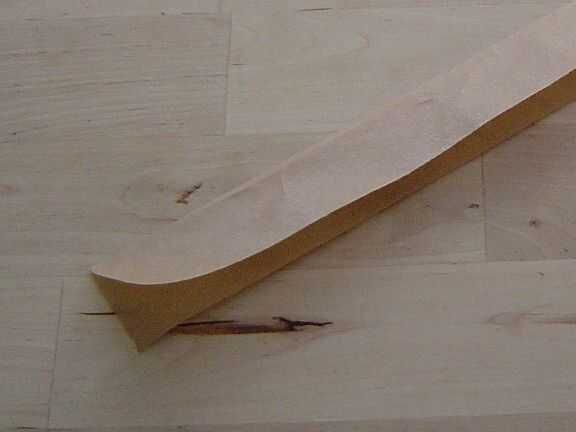

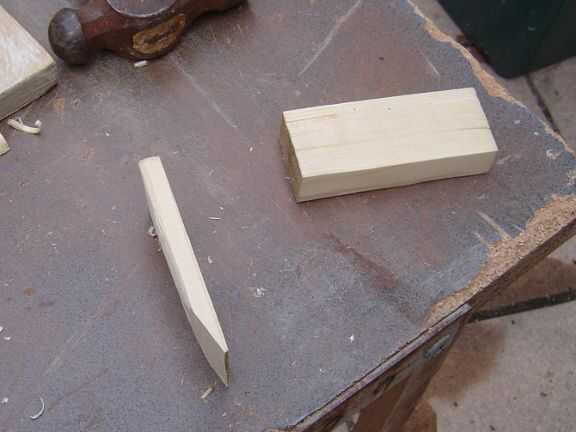

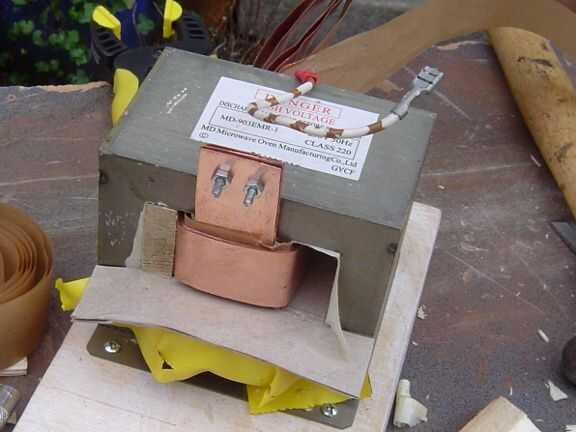

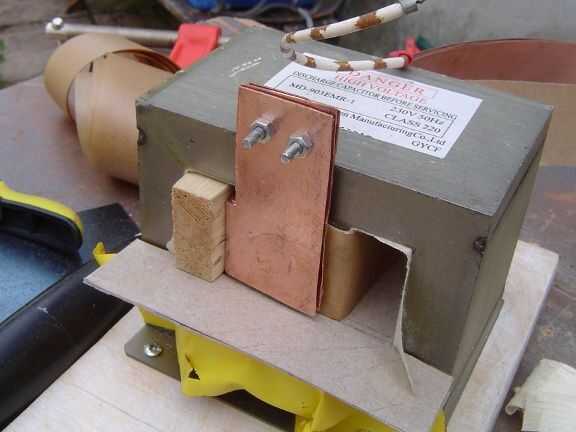

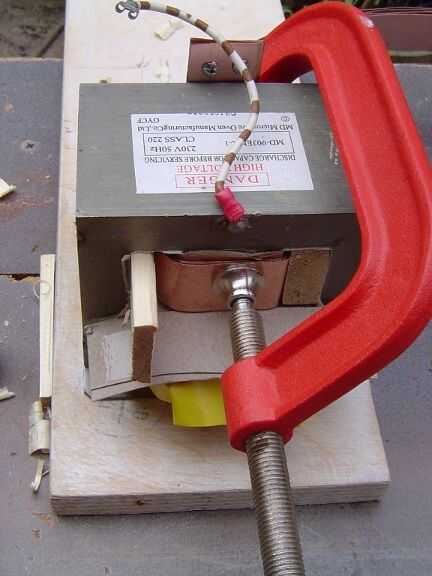

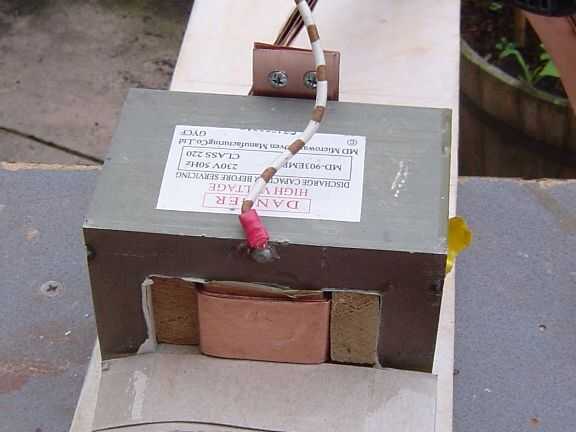

Hacer una segunda cuña plana y champher un extremo de uno de los extremos a 45 grados y esto disminuya contra las bobinas para aplanar abajo. Usted será probablemente necesita comenzar con una cuña más delgada, conducirlo en, después seguir a través con el más grueso. Una vez más, debe ser un ajuste apretado. Esto debe causar una curva apretada donde el cobre remonta en. La bobina del martillo un poco a la forma de la curva. Golpee la primera cuña hacia fuera, y doblar el cobre sobre la parte en forma de L donde empezó y la alimentación y el aislamiento hasta la primera cara, otra vez suavemente la percusión en forma. Abrazadera de la cuerda delgada otra vez, tu primera cuña por el grosor de la bobina y champher y coche nuevo en - otra vez, puede que necesite utilizar una cuña más fina primero. Forma de la curva ligeramente con un martillo. Una vez finalizada esta primera vuelta, no debe ser necesidad de utilizar la pinza. Seguir repitiendo el proceso hasta que tenga tantas vueltas como usted necesita, agregando capas de aislamiento según sea necesario.

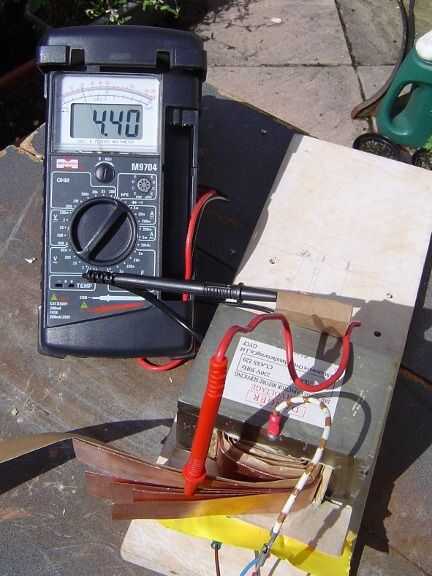

Es una buena idea probar el transformador de cortocircuitos después de cada vuelta o media vuelta. Para ello, conectar a la red. Si ronronea muy fuerte y se calienta, tiene un corto. Deshacer la vuelta o media vuelta simplemente lo hizo y prueba otra vez hasta que se haya anulado el devanado en cortocircuito. Verificar el aislamiento e insertar una pieza extra, Dónde está el agujero e investigar el cobre bordes afilados que habremos cortado y apagado.
Si usted necesita agregar longitud a su bobina, recorte las piezas para que la Junta terminará en el exterior ya que es muy abultada. Idealmente se les de la soldadura, pero tenga cuidado de no quemar el aislamiento - que necesite un disipador térmico.
