Paso 7: Haga los electrodos
Hice los electrodos de un pedazo de varilla de latón que Obtenido de un viejo martillo de bola. Barra de cobre sería mejor, pero es probablemente más difícil de obtener - de forma gratuita, de todos modos. La barra era apenas lo suficientemente gruesa como para tomar un hilo M8 superficial, usé tuercas M8 para sujetar el cable. El cable se mantiene en forma por una tuerca de retención, que está bloqueada contra una pieza de cobre soldado a la varilla.
Hice las tuercas de retención para el cable usando trozos de tubería de cobre de 15mm de corte, tubería más gruesa aunque pudo haber sido mejor.
Experiencia ha demostrado que los electrodos de latón desgasten y deforman bastante rápido, así que algo mejor es necesario. Elconite estaría bien. Mientras tanto, voy a intentar montar puntas acero a mis electrodos.
Barras de

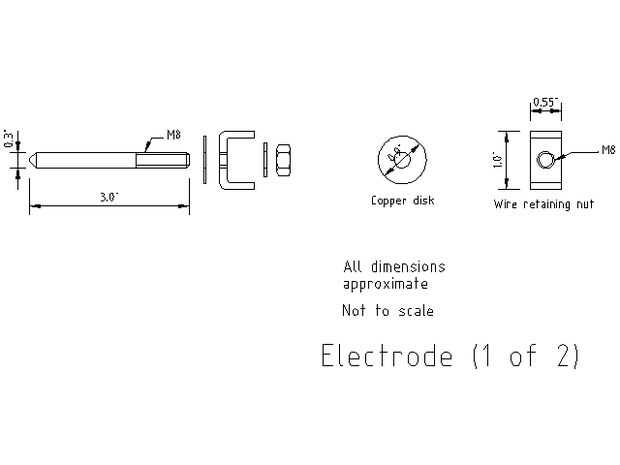

Para cada electrodo, permitir suficiente caña llegar a un poco más de a mitad de camino entre las mordazas (para permitir el desgaste), más el espesor del acero de la tubería, además de al menos 15mm para realizar la conexión. No cortar la varilla aún aunque - luego si lío usted minimizar la cantidad de residuos.
Corte un hilo M8 (o cualquier tamaño que usted está usando) de unos 15mm en el extremo de la varilla. Cortar dos arandelas de cobre con un agujero que le dará un buen ajuste de la varilla - idealmente debe poder a tornillo en la rosca que se corta. Encajar cada pieza de cobre en una varilla, haz agradable y nivel y soldadura en lugar usando un soplete, si usas plomería soldadura y flujo (como hice yo), asegúrese de que usted lava el flujo completamente ya que es corrosivo. Usted podría perder la arandela de cobre y cortar un hilo más largo y el tornillo en una tuerca que realizan la misma función, sin embargo este método utiliza más de la barra.
Retrospectivo, sería mejor hacer la conexión en el punto donde el electrodo emerge de la mandíbula, por lo que la corriente tiene menos electrodo para recorrer.
Tuercas de sujección
Haz un poco corto de cobre tubo de 2 pulgadas de largo y darle una buena limpieza con un cepillo de alambre o lana de alambre por lo que es agradable y brillante. Martillo plano pero sin arrugar los bordes. Marque una línea del centro hacia abajo de su longitud, luego doblar por la mitad hacia abajo de esta línea, otra vez martilleo plano, hendido duro esta vez. Este será el cable tuerca de retención.
Marca una porción de unos 15mm de largo, en el centro de esta pieza y doblarse los extremos. Encontrar el centro de la sección media y perfore un hilo de rosca del agujero y corte un M8 (o lo que usted está usando).
Sujete la varilla contra el tubo y marcar donde usted necesita cortar, luego corte el electrodo que acaba de hacer. Presentar el extremo cortado de una forma cónica corta (o ronda), luego ajuste la pieza en la mandíbula de un taladro y archivo mientras está convirtiendo a incluso hacia fuera la forma. Tratar de obtener una forma redondeada en la parte formada es bastante rechoncha, pero la zona de contacto será pequeña.

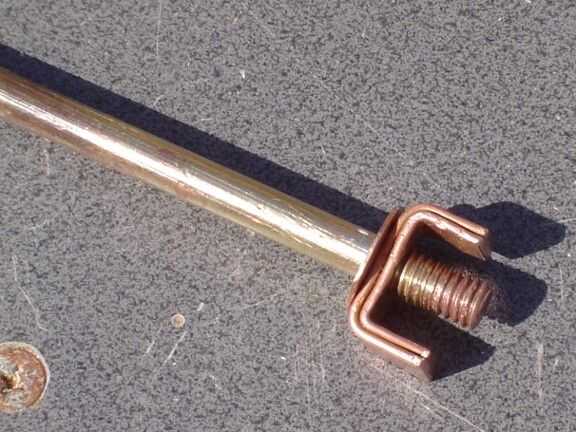

Atornille el cable tuerca en que hace en la varilla así que es agradable y firmemente contra la pieza de que soldar. Corte los extremos de la tuerca así que vienen justo debajo del extremo de la barra y el archivo de las brocas afiladas.
(Alternativamente, usted podría encajar el cable sin la tuerca de retención, ajuste la tuerca en la parte superior, dientes y atornillar el electrodo, luego utilice una tuerca estándar como una tuerca de seguridad, sin embargo no estoy seguro de que esto sería resistente suficiente utilizando los materiales descrito.)
