Soldador portátil (10 / 11 paso)

Paso 9: Escudo de gas para soldadura Mig

Todas las soldadoras DC varios que encontré en línea eran específicamente para fundente soldadura del alambre base, que no requiere el uso de un gas protector.  Estoy usando ambos un Lincoln gas habilitado Spoolgun y conector de bloque, añadiendo soporte para MIG completo soldadura con gas protector era muy sencilla.

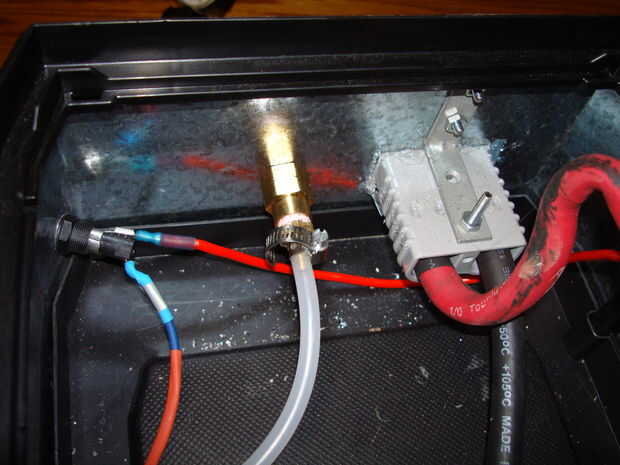

Era sólo cuestión de encontrar un conector hembra gas que encajaría en el regulador de gas que vino con mi original AC powered soldador. Para mí fue un 3/8" conector hembra de FIP que comprar en el Departamento de fontanería de Lowes.  Mejor toma tu regulador en Lowes con usted y encontrar el conector hembra se adapta. Ya que yo me este montaje en la pared lateral de la caja de herramientas, he comprado un conector de 3/8" FIP hembra, con un conector macho de 3/8" en el otro extremo, por lo que podría utilizar un conector hembra/hembra dentro de la caja de herramientas para colocar el conector firmemente a la pared lateral.  Luego compra un hombre-2-lengüeta de montaje y utiliza una aerolínea semirrígida que también comprar de Lowes.

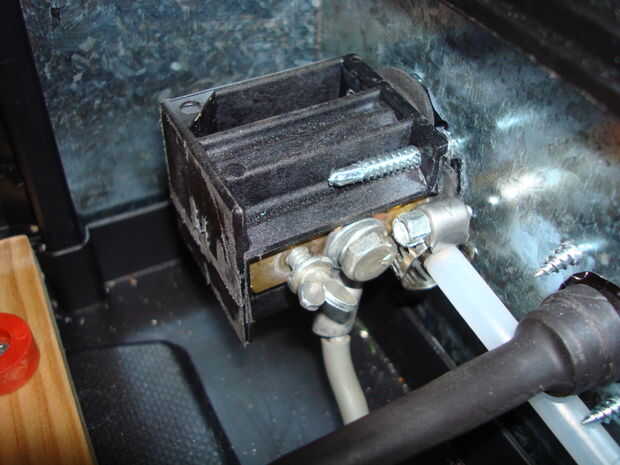

El otro extremo de la manguera conecta en el pezón que se atornilla directamente en el bloque de conector de Lincoln.  He utilizado pequeñas abrazaderas para todo apriete.  El PSI en la conexión no es alta.

NOTAS:

• Si no tienes un regulador, se puede comprar por separado, pero no voy a cubrirlos.  Encantados de responder cualquier pregunta, pero fuera del alcance de este instructable.
• Estas piezas no aparecen en mi lista porque van a ser de encargo a cualquier regulador tienes.
• El gas será Siempre encendido.  No voy al problema de la adición de una válvula de gas eléctrica conectada con el gatillo, por lo que tiene que girar el gas encendido en el tanque.  Yo probablemente hará sobre todo flujo núcleo de soldadura, para agregar un valor de gas eléctrico habría sido demasiado para mí.  Si usted planea hacer sobre todo de aluminio de la soldadura, entonces puede considerar la adición de dicha válvula por lo que tienes que controlar manualmente el flujo de gas.
• MIG soldadura (usando un gas de protección), el "cable a tierra" debe conectarse al poste negativo, y el bloque conductor conectado al poste positivo; la inversa de las conexiones para soldar con alambres de fundente.
