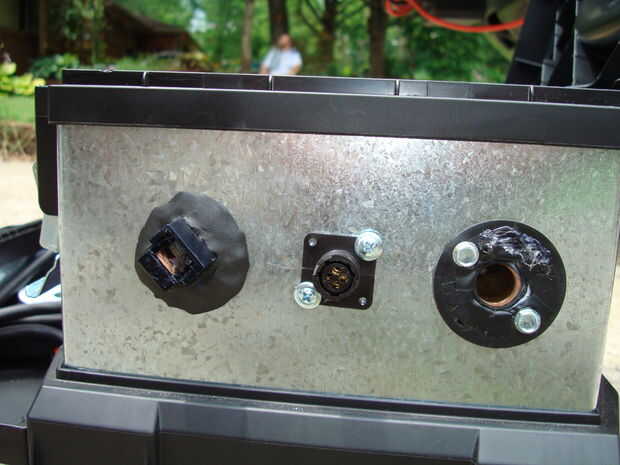

Paso 6: Conectores Spoolgun
- El conector del cable de "masa".
- El conector de disparo/motor.
- El conector del bloque de spoolgun conductor.
1. Si lo hice otra vez, sólo utilizaría otro conector SB175, en vez del único conector PP120. La razón de ser que el cobre interno entra en contacto con para el PP120 son no del mismo tamaño como los contactos para SB175, que significaba que tenía que moler abajo el contacto para que se ajuste. El conector se llama la "tierra", pero no siempre lleva una carga negativa. Con el alambre flujo-quitado el corazón, el cable de "masa" en realidad lleva una carga positiva, mientras que la punta de spoolgun lleva una carga negativa. Con el no-flujo-quitado el corazón [Mig] alambre, utilizando un gas protector, la polaridad está invertida. Esto cubriremos más cuando te muestro el cableado interno. Montara el PP120 por taladrar un agujero redondo grande justo lo suficiente para apretar el PP120, entonces sellado todo con Sugru™.
2. el conector de disparo/motor se monta a través de un pequeño agujero redondo perforado en el flanco, que luego se fija con algunos tornillos autorroscantes. Usar un perno con una cabeza más pequeña si lo hice otra vez.
3. a cubrir el bloque conductor con más detalle en el siguiente paso, pero usted querrá cortar el agujero en la pared lateral un buen poco más grande que el tamaño del orificio del bloque conductor. Te recomiendo aislar el bloque conductor por lo que no está haciendo contacto con la pared de lado del metal de la caja de herramientas. Traté de montar el bloque un par de maneras antes de que encontre uno que me gustó; la forma más fácil de hacer el agujero en el lado de la pared unos tamaños más grandes entonces el bloque conductor y utilizar arandelas de goma y cinta aislante para aislar.

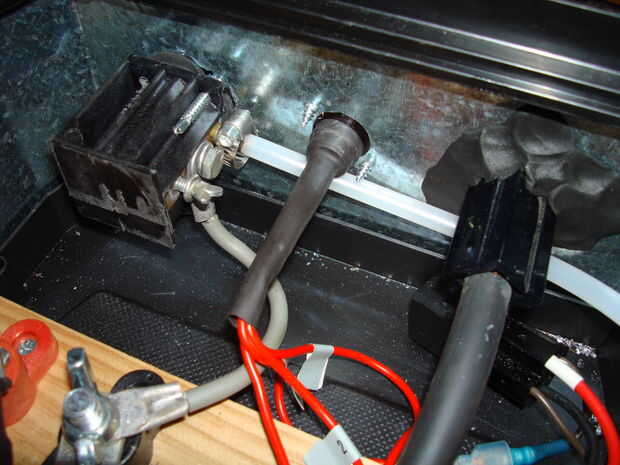

Estas conexiones se ven de malas en esta imagen de saltar, pero en realidad ven IRL bastante aseado.

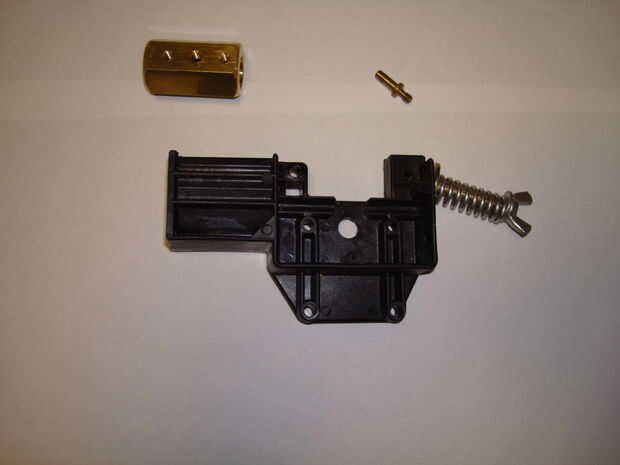

La tercera imagen representa la mayor parte de las piezas que necesita su pedido directamente a Lincoln Electric (a través de un distribuidor como weldingsupply.com). El tornillo no se muestra en la imagen; a ver instalado en la segunda imagen. Yo no ordené el perno medio usado para conectar el cable eléctrico al bloque conductor, como tuve que encajaría. Es un 1/4-20 x.375 perno, arandela y arandela de seguridad.
Corte todo, desde el soporte de montaje excepto el cubo que se desliza el bloque conductor hacia. Utilizar unas arandelas de goma/espuma [puerto carga - artículo 67667] para aislar el metal del bloque del metal de la pared lateral. Usé una arandela de goma dura, del tipo utilizado para sellar una manguera de jardín, así como algunas de las arandelas más grandes de la espuma. Para mayor protección, usé cinta aislante para cubrir el "borde" del agujero que corte en la pared lateral de la caja de herramientas, sólo para asegurarse de que no habría ningún contacto. Con DC, si el bloque conductor fueron a ponerse en contacto con el metal de la caja de herramientas no duele nada, yo estaba siendo muy prudente.
Luego atornillados a través desde el exterior en el "cubo" con la parte expuesta del bloque conductor hacia el frente de la caja de herramientas de montaje de plástico. Usted verá un detalle de esto en la cuarta imagen.
