Paso 1: Materiales, herramientas y archivos necesarios

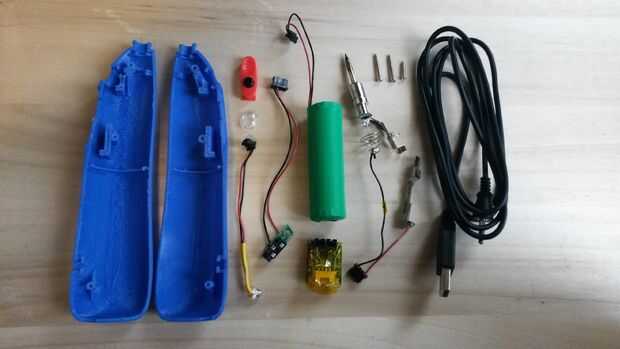

Aquí está una lista de los materiales, herramientas y archivos necesarios.
MATERIALES:
Descripción

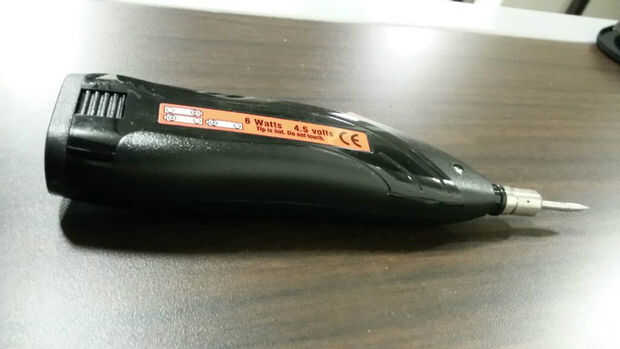

1 soldador de BP645 Weller
1 de iones de litio carga controlador de circuito (esquemático, archivos Gerber, etc. se puede descargar en http://www.solarcyclepower.com/index/Open_Source.html los principales componentes de IC son el controlador de carga máxima MAX8903G y MAX1790 DC-DC convertidor elevador de tensión circuitos)
1 NCR18650B 3350mAh bateria de Ion de litio de Panasonic sin protección www.ebay.com (si menor costo es necesario, probar con la batería de Panasonic NCR18650A con menos capacidad de 3070mAh. Asegúrese de que se ha desprotegido y comprobar cuidadosamente la batería número de parte. Las baterías protegidas han añadido longitud con un circuito integrado, que puede afectar al rendimiento. Referencia http://industrial.panasonic.com/www-cgi/jvcr13pz.cgi?E+BA+3+ACI4002+NCR-18650B+7+EU otras marcas de baterías no se recomiendan porque el controlador de carga para la batería puede ser tan alto como 2000mA y la química Panasonic NCR18650 puede manejarlo. Si usted necesita utilizar otras marcas, asegúrese de que cumplen con las mismas especificaciones, química y puede manejar hasta 2 amperios de la corriente de carga. Uso de pilas que no cumplen estas especificaciones puede conducir a daños peligrosos batería.)
1 verde 5mm LED de sombrero de paja www.ebay.com
2 conector de 2 pines de Hirose DF3-2S - 2C http://www.digikey.com/product-detail/en/DF3-2S-2C/H2083-ND/141479
2 conector de 4 pines de Hirose DF3-4S - 2C http://www.digikey.com/product-detail/en/DF3-4S-2C/H2085-ND/141485
Hirose 8 toma 24-28 AWG doble Pin DF3-2428SCC http://www.digikey.com/product-detail/en/DF3-2428SCC/H1501-ND/269904
1 5' USB macho-1/8 "un Cable de tipo auriculares Jack USB 2.0
Conector hembra de 1 1/8" salida de auriculares conectados a un pequeño PCB con un. 16" agujero para montaje
1 1" rollo de cinta de Kapton amplia http://www.mcmaster.com/#7648a715/=qu5807
2 1" Kapton cinta disco http://www.mcmaster.com/#77595a35/=qu586k
1 1" diámetro pieza del encogimiento del calor de la tubería 2,7" largo
2 1/16" pedazo de encogimiento de calor de tubos 1.0" largo
1 rollo de alambre de la soldadura
1 caso impreso 3D (archivos disponibles en la página anterior. Estos archivos están diseñados para impresoras FDM donde los agujeros están sobredimensionados para compensar el cierre de los orificios. Si imprimir en SLS u otros tipos de máquinas, los orificios pueden ser demasiado grandes y los tornillos sólo pueden caerse).
Varias longitudes 26 AWG estándar rojo y negro trenzado 4 Amp máximo alambre listados a continuación: http://www.mcmaster.com/#catalog/119/798/=qu7rf6
El otro extremo de la tira 1 6,10" cable negro.06 tira un extremo.20
El otro extremo de la tira 1 8,00" cable rojo.06 tira un extremo.20
El otro extremo de la tira 2 3,00" cable negro.06 tira un extremo.20
El otro extremo de la tira 1 3,00" cable rojo.06 tira un extremo.20
El otro extremo de la tira 1 1,50" cable rojo.06 tira un extremo.20
El otro extremo de la tira 1 4,10" cable negro.06 tira un extremo.20
El otro extremo de la tira 1 4,10" cable rojo.06 tira un extremo.20
HERRAMIENTAS:
Descripción
1 destornillador pequeño
1 energía base batería artefacto https://www.shapeways.com/shops/Solarcycle
1 pelacables gama de calibre 24-26
Arrugador del alambre 1 rango de calibre de 20-24
1 cinta métrica
1 tercera mano para soldar abrazadera
1 soldador
Pistola de 1 calor
1 Tijeras
