Paso 3: Montaje de Cable

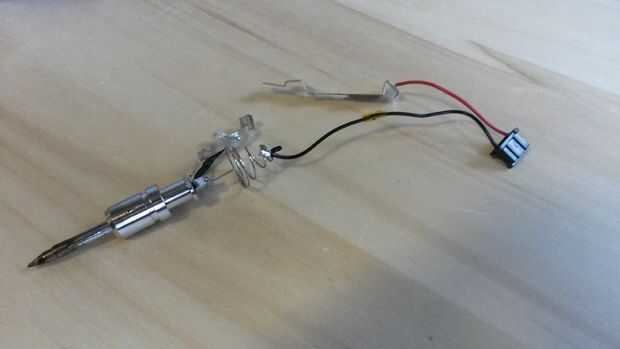

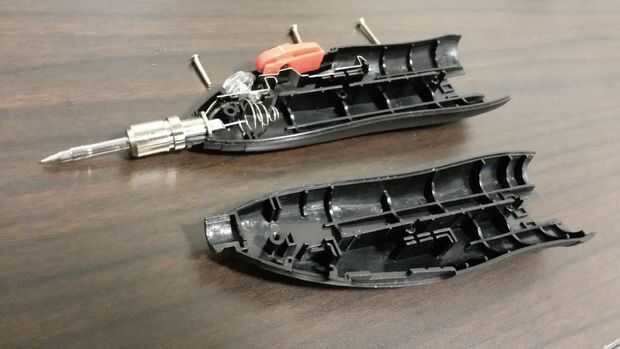

Desatornille el soldador Weller y retire todas las piezas. Soldar el cable negro de 3" con el cable en espiral en el elemento de calefacción. Luego suelde el cable rojo de 1.5" para el resorte del metal donde tocaría la batería AA. Engarce el conector en el otro extremos del cable y conecte el conector de 4 pines de Hirose a los cables como se indica a continuación:
Pin del cable rojo al puerto 1
Perno cable negro al puerto 4

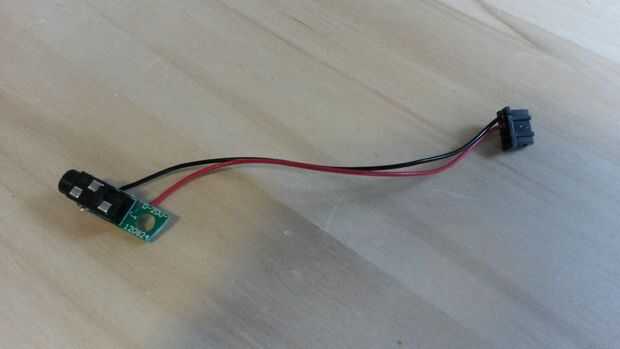

Ahora soldar el cable de 3" de negro a la terminal de jack de auriculares femenino que corresponde a donde sería la base del gato macho. Luego suelde el alambre 3" rojo a la terminal de jack de auriculares femenino que corresponde a donde sería la base del gato macho. Engarce el conector en el otro extremos del cable y conecte el conector de 4 pines de Hirose a los cables como se indica a continuación:
Perno cable rojo al puerto 2
Pin del cable negro al puerto 1

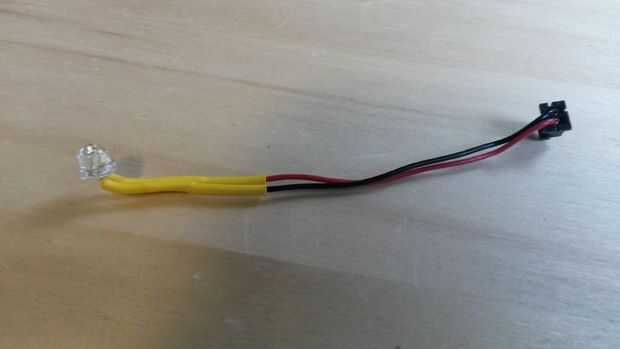

Por último, la soldadura el. 20" despojado el extremo del cable negro corto a la pata corta del LED (cátodo) y la soldadura el. 20" despojado extremo del cable rojo corto en la pierna más larga del LED (ánodo). Deslice el tubo del encogimiento del calor 1/16 de pulgada sobre las patas del LED y utilizar una pistola de calor para reducir el tamaño del tubo. Doble el pasador de Hirose a los extremos de los cables. Conecte el conector de 2 pines de Hirose con el cable de Red al puerto 2 y el cable negro al puerto 1. Curva 90 º de los LED.
PUENTE EL CONVERTIDOR DC-DC PARA TEMPERATURA 700ºF!

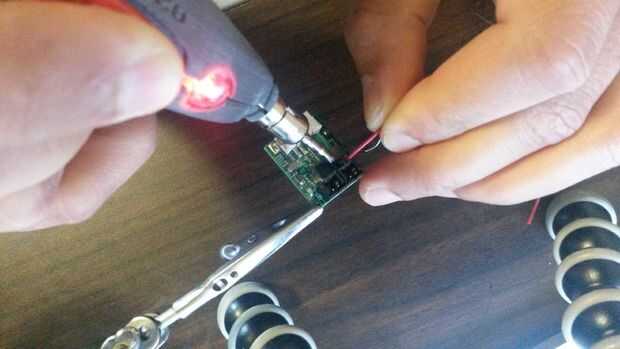

Puede ejecutar Solderdoodle en una temperatura más alta soldando el cable de salida rojo para el condensador C4, que está conectado a los pines 23 y 24 en el chip Maxim. Esto puentea el convertidor DC-DC y funciona en una energía más alta porque los convertidores DC-DC no eficientes con cargas de baja resistencia.
