Paso 4: soldador montaje

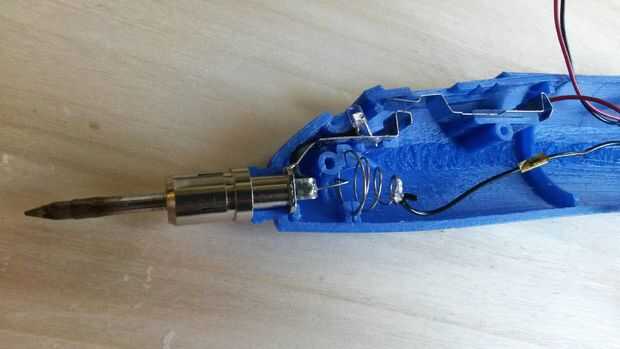

Después de imprimir el nuevo caso de cautín, toma una mitad del caso y la resistencia, resorte del metal, LED y auriculares jack en los lugares indicados en la imagen.

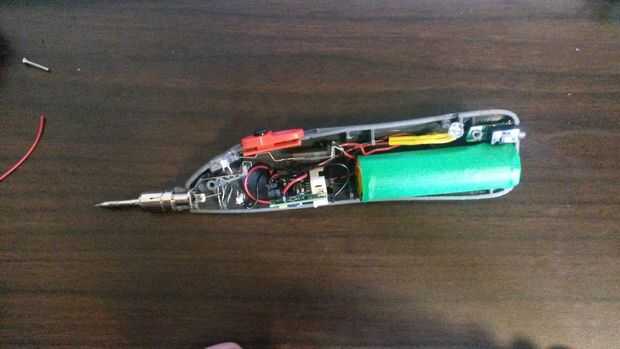

Coloque la batería en la parte trasera de la caja.
Envolver un trozo de cinta del Kapton alrededor del circuito para asegurarse de que no toca cualquier metal y corto.
Conecte la calefacción cable de elemento en el puerto USBOUT en el circuito.
Conecte el cable de jack de auriculares en el puerto USB IN6V el circuito.
Conecte el cable al puerto del palo en el circuito.
Conectar el LED al puerto de LED en el circuito.
Meta los cables en lejos cualquier protuberancias por lo que no Haz trituradas cuando las dos mitades de la caja se atornillan juntos.
Ahora añadir la ventanilla y cambiar en los lugares indicados en la imagen.
Coloque la otra mitad de la caja en la parte superior mirando hacia dentro para asegurarse de que los cables no son ser aplastados.

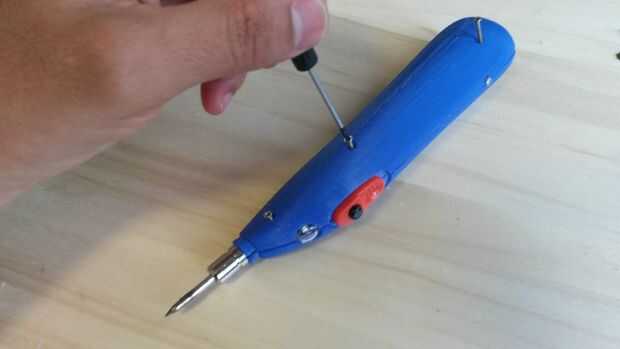

Coloque los dos tornillos largos en los orificios de tornillo trasero y el tornillo corto en el orificio del tornillo cerca del elemento de calefacción. Atornillar los tornillos con un destornillador.

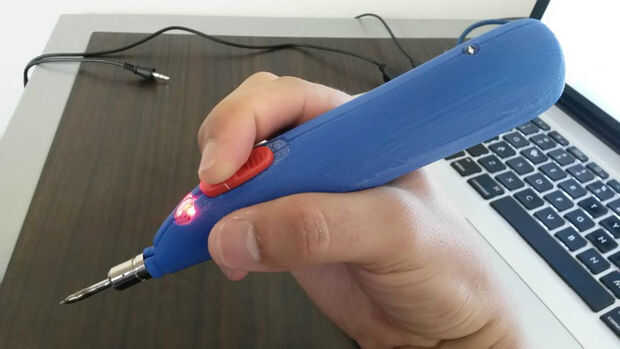

Prueba para asegurarse de que la alimentación se enciende cuando el interruptor se activa y carga correctamente cuando está conectado a un puerto USB.
¡ FELICIDADES! Listo edificio el Solderdoodle!
