Paso 3: Añadir los LEDs
Para cada mitad de cada flip-flop, habrá cuatro LEDs soldadas en serie (en una fila) con una resistencia limitadora actual. He utilizado LEDs de 3mm de color rojo en este ejemplo, y el resistor limitador actual se calculó en cerca de 150 ohmios. Esto conduce bastante brillantes.
Hay calculadoras de resistor del LED en la web para ayudarle a encontrar el resistor limitador actual mejor para tus LEDs. Aquí está uno que también tiene buena información general. Tenga en cuenta que para el LED azul o blanco, la batería de 9v puede no ser suficiente para conducir 4 LEDs. Los LEDs rojo, verdes y amarillo son más o menos intercambiables.

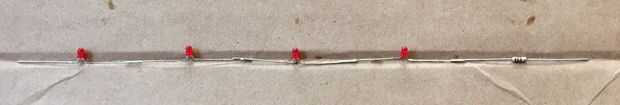

Para cada conjunto de cuatro luces LED, soldarlos extremos con los cables largos (ánodos, o +) a los cables cortos (cátodo o -). Por lo tanto, empezar con un cable largo por sí mismo y el segundo LED en el extremo corto del primer LED y el extremo largo de la segunda de soldadura. Hacerlo dos veces más para obtener una cadena de cuatro LEDs. Luego suelde la resistencia limitante actual para la corta final de la cadena (el lado negativo del circuito).

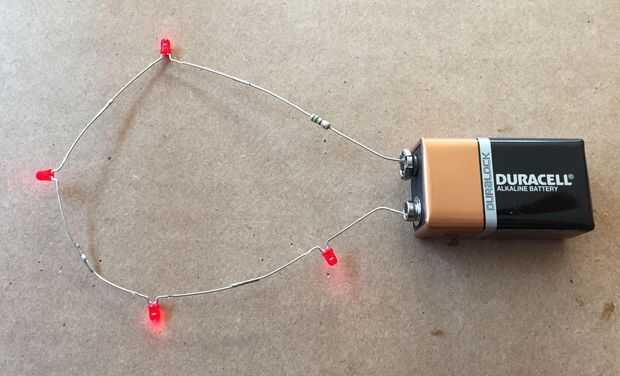

Asegúrese de probar cada conjunto de cuatro luces LED con una batería de 9v para asegurarse de que están trabajando!

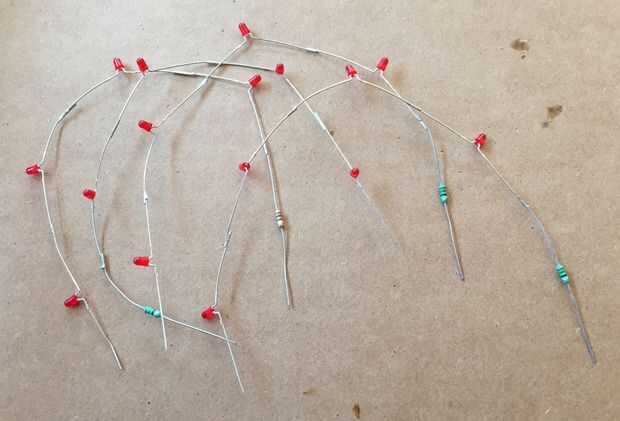

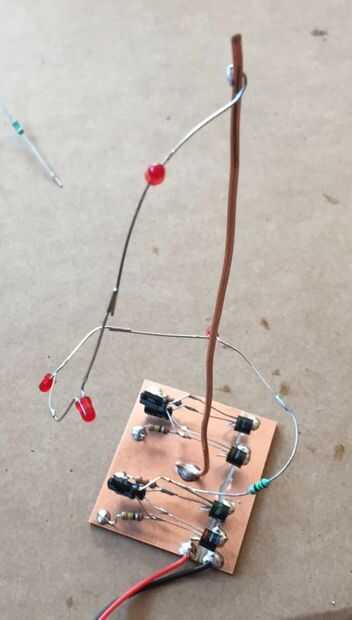

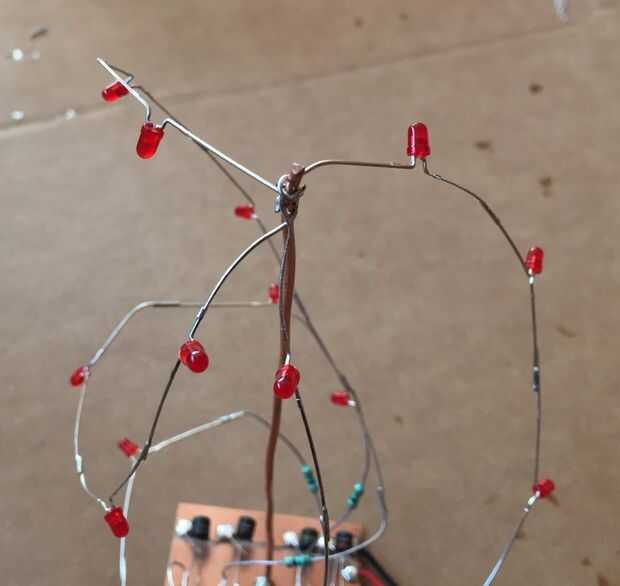

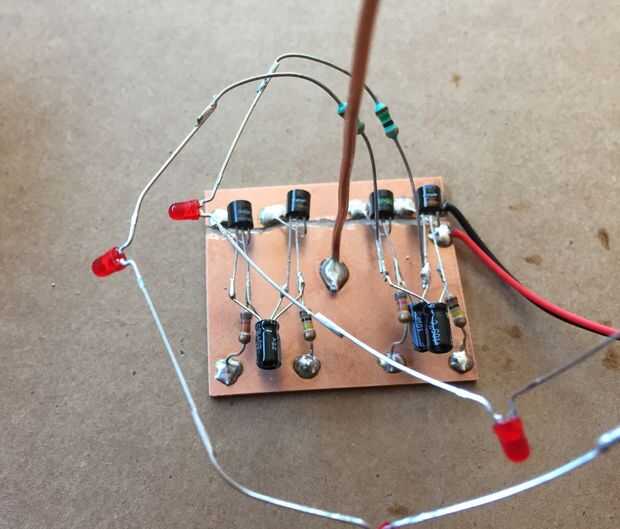

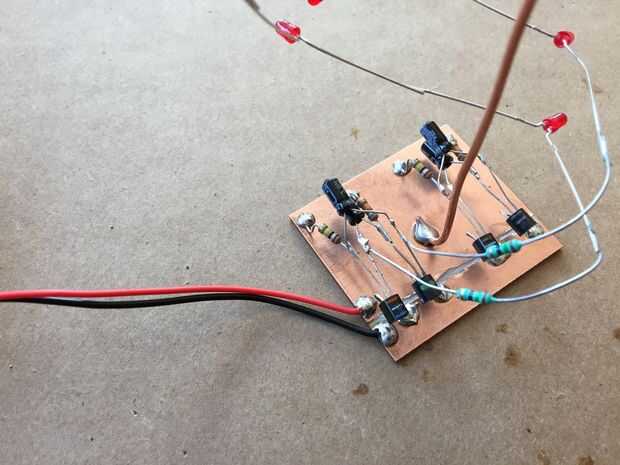

Una vez que cuatro cadenas de cuatro LEDs, puede soldar a los transistores. Utilice el extremo de la resistencia de cada cadena de LEDs. Comience con uno de los internos para que sea más fácil más adelante - estos se sueldan a los colectores de los transistores - generalmente en el lado opuesto a los emisores, y los que tienen solamente un capacitor soldado a ellos. Los LEDs de la curva en forma de espiral hasta el árbol y hacer un pequeño bucle con nariz de alicates en la parte superior para sujetarlo a la parte superior del árbol. Luego de la soldadura de la siguiente cadena de LED, flexión alrededor de uno. Terminan en forma de hélice alrededor de la otra. Esta es un área donde puede ser mucho más creativos. Sólo asegúrese de que ninguno de los alambres toquen. Como se señaló antes, si el LED no tiene cables largos, siempre puede acortar el árbol.

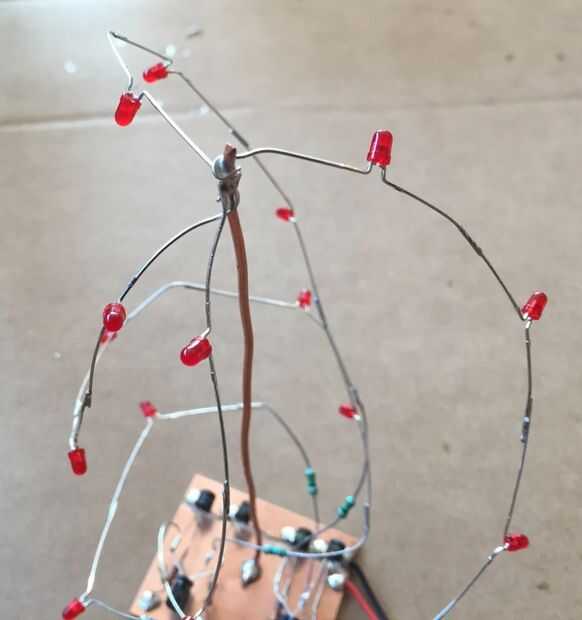

Eso es todo! Si tienes suerte, se enciende al primer intento. Ya que los LEDs se probaron antes, deben aceptar. Si sólo algunos de los LEDs encienden, entonces usted puede tener un condensador al revés, o tocando algo o mal soldado. Si no se enciende, tal vez hay un error muy común allí.
Diviértete y publicar las fotos de tus creaciones!
